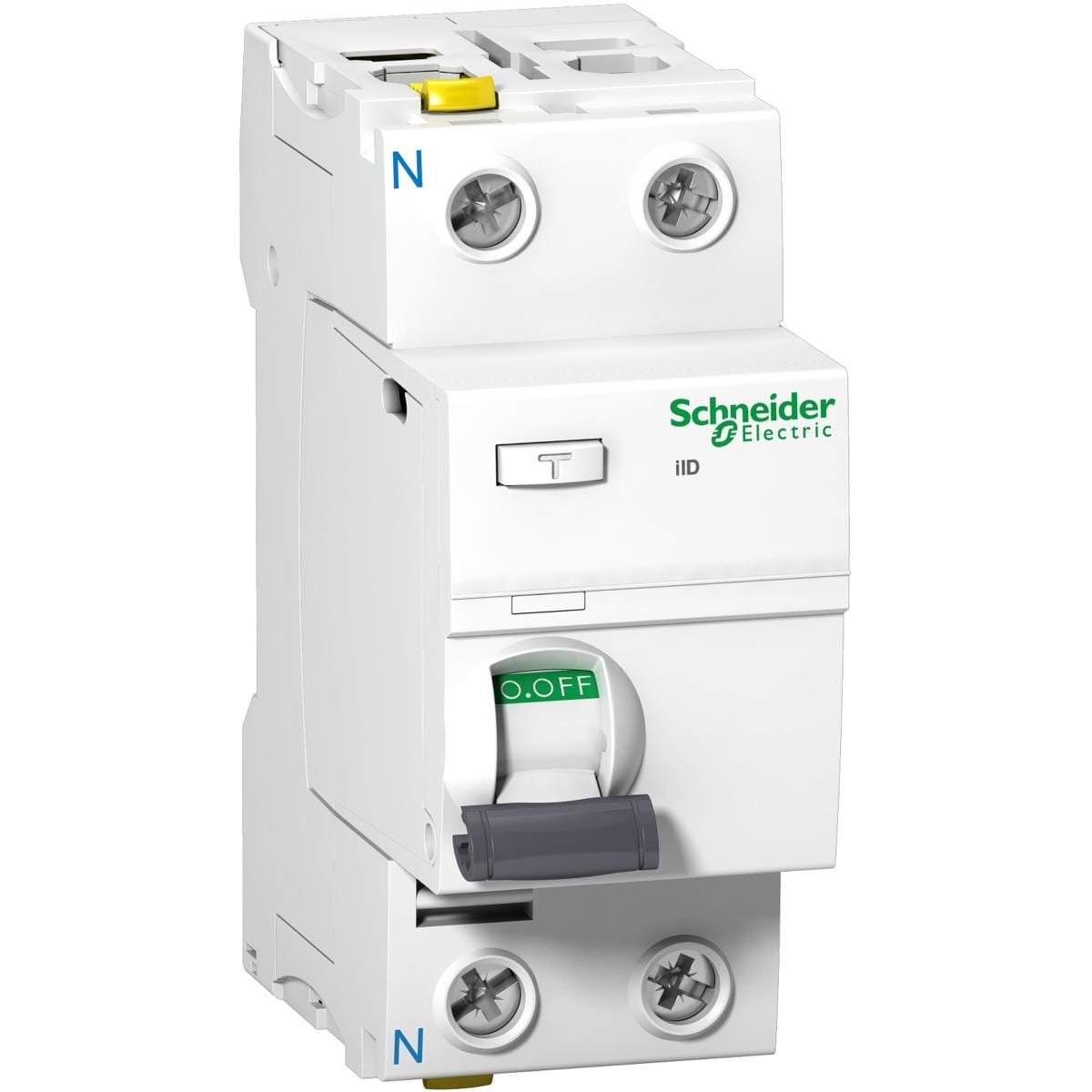

Schneider Electric A9Z24225 Acti9 iID Fehlerstromschutzschalter, 2-polig, 25A , 300mA, Typ A

Fehlerstromschutzschalter Acti 9 iID, 1,5 kA (IEC/EN 61008-1). 2-polig, Nennstrom 25 A, Erdschlussempfindlichkeit 300 mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (? 30 mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (? 100mA, ? 300mA). Fehlerschutz in Baustromverteilern (500 mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.

Produktmerkmale:

• Produktname: Acti9 iID
• Produkt- oder Komponententyp: Fehlerstrom-Schutzschalter (FI)
• Kurzbezeichnung des Geräts: IID
• Beschreibung der Pole: 2P
• Neutralposition: links
• [In] Bemessungsstrom: 25 A
• Netzwerktyp: AC
• Erdschlussempfindlichkeit: 300 mA
• Erdschlussschutz Zeitverzögerung: unverzögert
• Erdschluss-Schutzklasse: Typ A
• Netzwerkfrequenz: 50/60 Hz
• [Ue] Betriebsbemessungsspannung: 220 - 240 V AC 50/60 Hz
• Fehlerstrom-Auslösetechnik: spannungsunabhängig
• Bemessungsbruchkraft und Bemessungsleistung:
  • Idm 1500 A
  • Im 1500 A
• Bedingter Bemessungs-Kurzschlussstrom: 10 kA
• [Ui] Bemessungs-Isolationsspannung: 500 V AC 50/60 Hz
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
• Kontaktstellungsanzeige: ja
• Kontrolltyp: Kippschalter
• Montagemodus: aufsteckbar
• Montagehalterung: DIN-Schiene
• 9-mm-Raster: 4
• Höhe: 91 mm
• Breite: 36 mm
• Tiefe: 73 mm
• Gewicht: 0,21 kg
• Farbe: weiß
• Mechanische Lebensdauer: 20000 Zyklen
• Elektrische Lebensdauer: AC-1: 15000 Zyklen
• Beschreibung der Verriegelungsoptionen: Vorhängeschloss
• Anschlüsse ? Klemmen:
  • Doppelklemme vorne1?35 mm² fest
  • Doppelklemme vorne1?25 mm² flexibel
  • Doppelklemme vorne1?25 mm² flexibel mit Aderendhülse
  • Doppelklemme Rückseite1?25 mm² fest
  • Doppelklemme Rückseite1?16 mm² flexibel
  • Doppelklemme Rückseite1?16 mm² flexibel mit Aderendhülse
• Drahtabisolierungslänge: 14 mm für oben oder unten Verbindung
• Anzugsmoment: 3,5 Nm oben oder unten
• Normen: EN/IEC 61008-1
• Schutzart (IP):
  • IP20 entspricht IEC 60529
  • IP40 (modulares Gehäuse) entspricht IEC 60529
• Verschmutzungsgrad: 3
• Elektromagnetische Verträglichkeit: 8/20 µs Impulswiderstand, 250 A entspricht EN/IEC 61008-1
• Umgebungstemperatur bei Betrieb: -25?60 °C
• Umgebungstemperatur bei Lagerung: -40?85 °C
