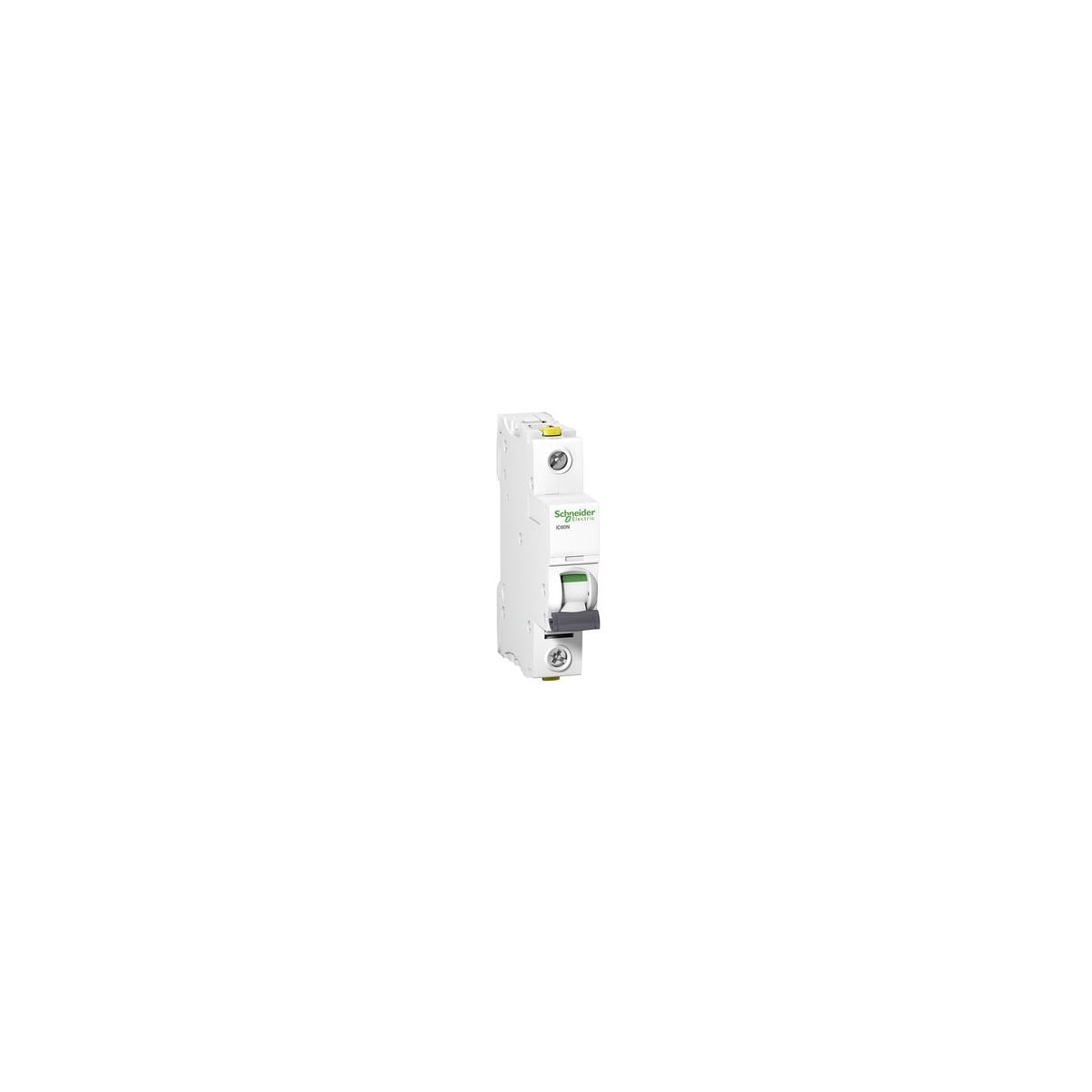

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 50kA (IEC/EN 60947-2). 1-polig, Nennstrom 1A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Produktmerkmale.
- Geräteanwendung: Verteilung
- Baureihe: Acti9
- Produktname: Acti9 iC60
- Produkt- oder Komponententyp: Leitungsschutzschalter
- Beschreibung der Pole: 1P
- Anzahl der geschützten Pole: 1
- [In] Bemessungsstrom: 1 A
- Netzwerktyp:
- Auslöser-Technologie: thermomagnetisch
- Kurvenscheibe: C
- Ausschaltvermögen:
- 6000 A Icn bei 230 V AC 50/60 Hz entspricht EN/IEC 60898-1
- 50 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 50 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 50 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 10 kA Icu bei 60 - 72 V DC entspricht EN/IEC 60947-2
- 15 kA Icu bei 12 - 60 V DC entspricht EN/IEC 60947-2
- Nutzungskategorie:
- Kategorie A entspricht EN 60898-1
- Kategorie A entspricht IEC 60898-1
- Eignung für Isolation:
- Ja entspricht EN 60898-1
- Ja entspricht EN 60947-2
- Ja entspricht IEC 60898-1
- Ja entspricht IEC 60947-2
- Normen:
- IEC 60947-2
- EN 60898-1
- EN 60947-2
- IEC 60898-1
- Netzwerkfrequenz: 50/60 Hz
- Magnetische Auslösegrenze: 8 x In +/- 20 %
- [Ics] Bemessungsbetriebs-Ausschaltvermögen:
- 50 kA 100 % entspricht EN 60947-2 - 12 - 60 V AC 50/60 Hz
- 50 kA 100 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz
- 50 kA 100 % entspricht IEC 60947-2 - 12 - 60 V AC 50/60 Hz
- 50 kA 100 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz
- 50 kA 100 % entspricht IEC 60947-2 - 100 - 133 V AC 50/60 Hz
- 50 kA 100 % entspricht EN 60947-2 - 100 - 133 V AC 50/60 Hz
- 6000 A 100 % entspricht EN 60898-1 - 230 V AC 50/60 Hz
- 6000 A 100 % entspricht IEC 60898-1 - 230 V AC 50/60 Hz
- 10 kA 100 % entspricht EN 60947-2 - 72 V DC
- 10 kA 100 % entspricht IEC 60947-2 - 72 V DC
- 15 kA 100 % entspricht EN 60947-2 - 12 - 60 V DC
- 15 kA 100 % entspricht IEC 60947-2 - 12 - 60 V DC
- Begrenzungsklasse:
- 3 entspricht EN 60898-1
- 3 entspricht IEC 60898-1
- [Ui] Bemessungs-Isolationsspannung:
- 500 V AC 50/60 Hz entspricht EN 60947-2
- 500 V AC 50/60 Hz entspricht IEC 60947-2
- [Uimp] Bemessungs-Stoßspannungsfestigkeit:
- 6 kV entspricht EN 60947-2
- 6 kV entspricht IEC 60947-2
- Kontaktstellungsanzeige: ja
- Kontrolltyp: Kippschalter
- Lokale Signalisierung: Auslöseanzeige
- Montagehalterung: DIN-Schiene
- 9-mm-Raster: 2
- Höhe: 91 mm
- Breite: 18 mm
- Tiefe: 78,5 mm
- Gewicht: 0,125 kg
- Mechanische Lebensdauer: 20000 Zyklen
- Elektrische Lebensdauer: 10000 Zyklen
- Anschlüsse ? Klemmen:
- Doppelklemme (oben oder unten) 1?25 mm² fest
- Doppelklemme (oben oder unten) 1?16 mm² flexibel
- Drahtabisolierungslänge: 14 mm für oben oder unten Verbindung
- Anzugsmoment: 2 Nm oben oder unten
- Erdschlussschutz: ohne
- Schutzart:
- IP20 entspricht IEC 60529
- IP20 entspricht EN 60529
- Verschmutzungsgrad: 3
- Überspannungskategorie: IV
- Überspannungskategorie: 2
- Relative Feuchtigkeit: 95 % bei 55 °C
- Umgebungstemperatur bei Betrieb: -35?70 °C
- Umgebungstemperatur bei Lagerung: -40?85 °C
| Bemessungsstrom [A] | 15kA |
| Nennstrom[A] | 1A |
