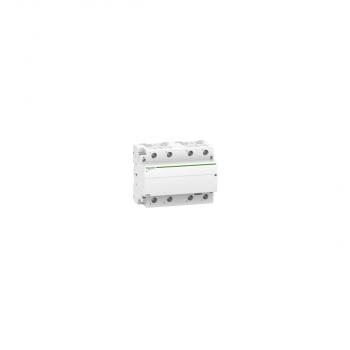

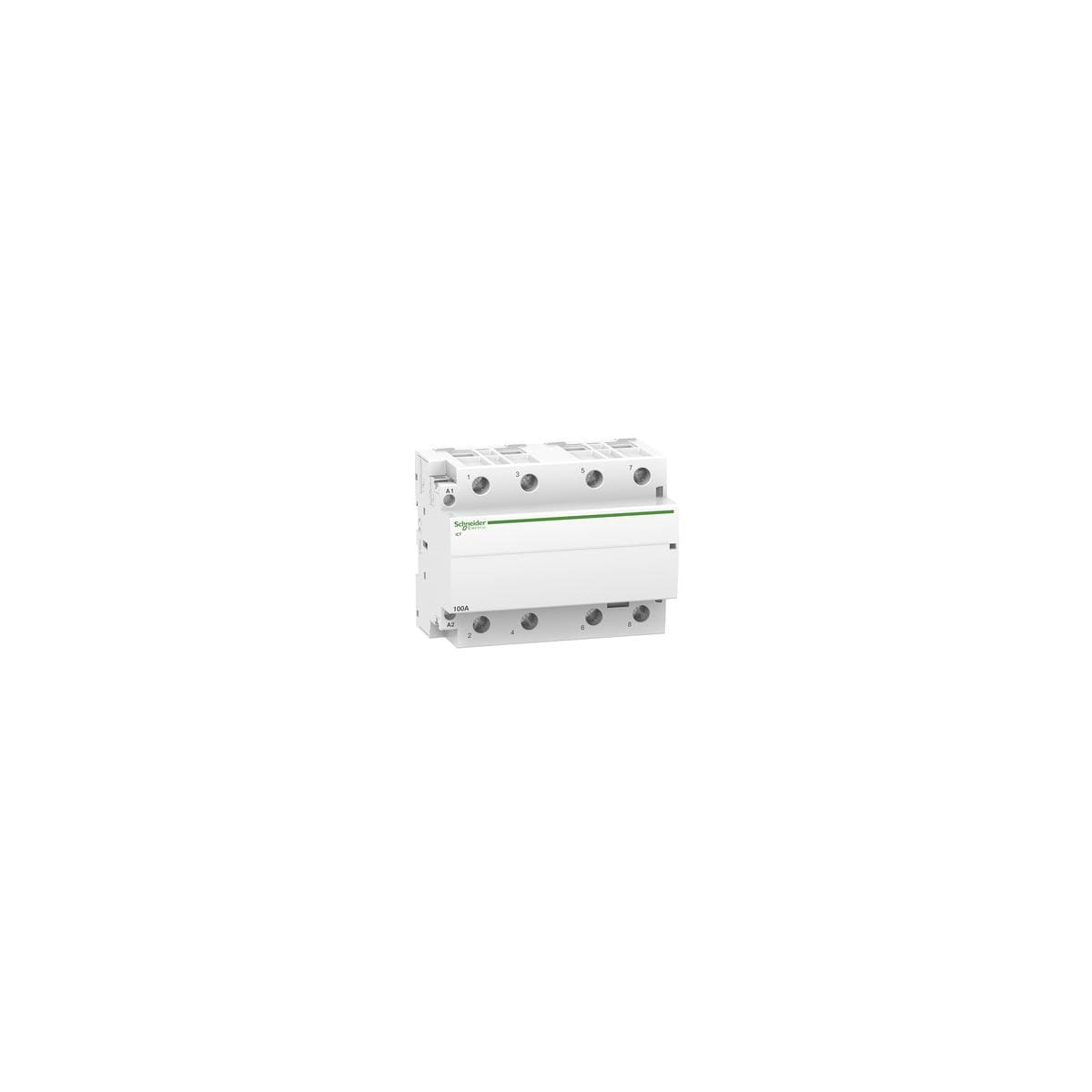

Installationsschütz Acti 9 iCT. Nennstrom 100A, 4S, Steuerspannung 220/240V, 50Hz, Isolationsspannung (Ui) 500V AC. Schalten von Stromkreisen bis 100A. Klemmen IP 20. Geräuscharmes Schalten. Mechanische Schaltstellungsanzeige. Installationsschützen mit Vorwahl verfügen über einen frontseitigen Betriebsartenwahlschalter mit vier Schaltstellungen. Kompatibel mit der gesamten Produktreihe Acti 9. Der iCT-Installationsschütz erfüllt folgende Normen- EN 61095 und IEC 1095. Des Weiteren ist diese Baureihe VDE zertifiziert.
Produktmerkmale:
- Produktname: Acti9 iCT
- Produkt- oder Komponententyp. Schütz
- Geräteanwendung: Heiz-niedrige induktive Last
- Bezeichnung der Pole: 4P
- Nennbetriebsstrom le: 100 A AC-7A
- Zusammensetzung des Polkontakts: 4 S
- Netzwerktyp: AC
- Nutzungskategorie:
- AC-1 entspricht EN 60947-4-1
- AC-7A entspricht EN 61095
- AC-7A entspricht IEC 61095
- AC-7A entspricht UTE C 61-481
- AC-1 entspricht IEC 60947-4-1
- Kontrolltyp: Fernsteuerung
- [Uc] Steuerkreisspannung: 220 - 240 V AC 50 Hz
- Netzwerkfrequenz: 50 Hz
- [Ue] Betriebsbemessungsspannung: 400 V AC 50 Hz
- Max. Leistung: AC-7A: 4,2 W bei 400 V AC 50 Hz
- [Ui] Bemessungs-Isolationsspannung: 500 V AC 50 Hz
- [Uimp] Bemessungs-Stoßspannungsfestigkeit: 4 kV
- Typ des Steuersignals: gewartet
- Taktfrequenz: 100 Schaltvorgänge/Tag
- Lokale Signalisierung: Aktionsanzeige
- Halteleistungsaufnahme in VA: 13 VA
- Anzugsleistung in VA: 106 VA
- Montagemodus: aufsteckbar
- Montagehalterung: 35 mm symmetrische DIN-Schiene
- 9-mm-Raster: 12
- Höhe: 85 mm
- Breite: 108 mm
- Tiefe: 60 mm
- Farbe: weiß
- Elektrische Lebensdauer:
- 30000 Zyklen EN 61095 400 V 16 A AC 50 Hz AC-7A
- 30000 Zyklen UTE C 61-481 400 V 6 A AC 50 Hz AC-7A
- 30000 Zyklen IEC 61095 400 V AC 50 Hz AC-7A
- Anschlüsse ? Klemmen:
- Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest
- Steuerkreis: Tunnelklemmen1 Kabel 1,5?2,5 mm² fest
- Steuerkreis: Tunnelklemmen2 Kabel 1,5?2,5 mm² flexibel
- Stromkreis: Tunnelklemmen1 Kabel 6?35 mm² starr oder flexibel
- Anzugsdrehmoment:
- Stromkreis: 3,5 Nm
- Steuerkreis: 0,8 Nm A1 / A2
- Produktkompatibilität:
- Normen:
- EN 61095
- IEC 61095
- UTE C 61-481
- Geräuschpegel: 30 dB
- Wärmeabgabe: 4,2 W bei 50/60 Hz
- Schutzart (IP):
- IP20 entspricht IEC 60529
- IP40 (modulares Gehäuse) entspricht IEC 60529
- Verschmutzungsgrad: 2
- Tropentauglichkeit: 2 entspricht EN 60947-4-1
- Relative Feuchtigkeit: 95 % bei 55 °C
- Betriebshöhe: 2.000 m
- Umgebungstemperatur bei Betrieb: -5?60 °C
- Umgebungstemperatur bei Lagerung: -40?70 °C
| Produkttyp | Installationsschütz |
| Anzahl Pole | - |
| Nennstrom | 100A |
| Kontaktart | 4S |
