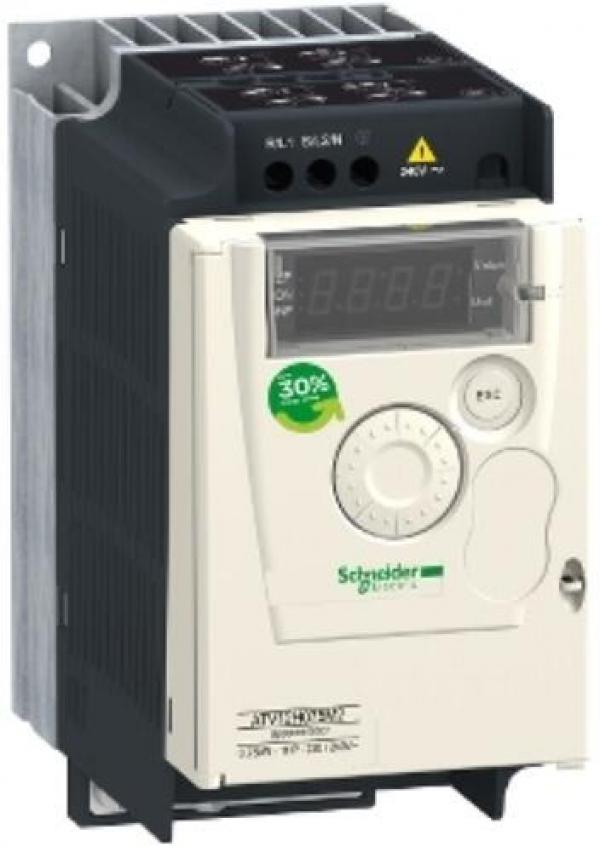

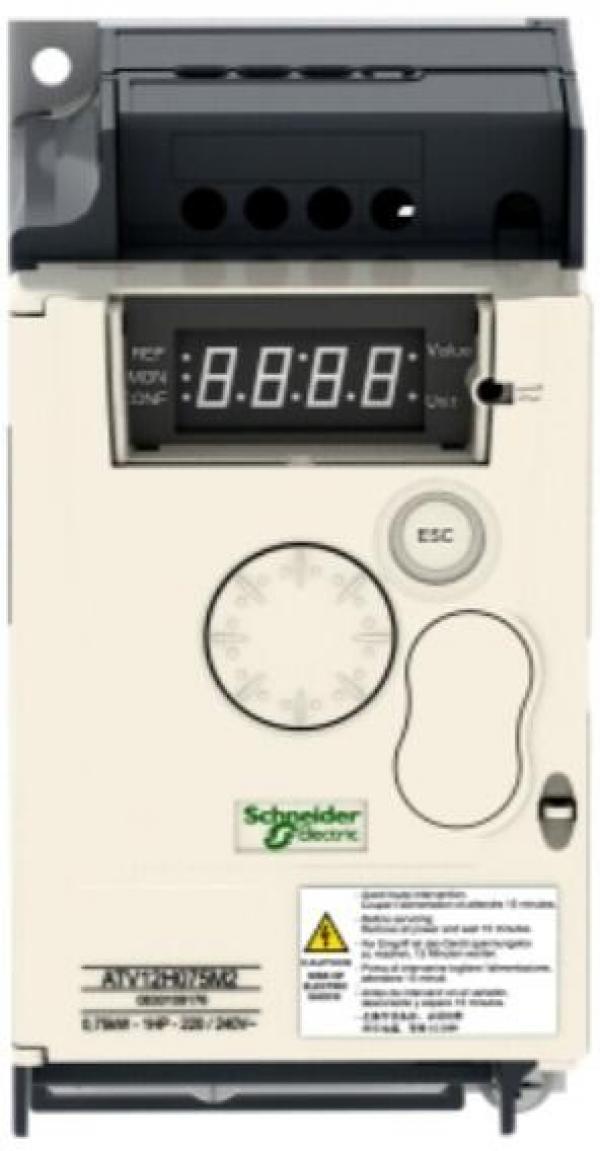

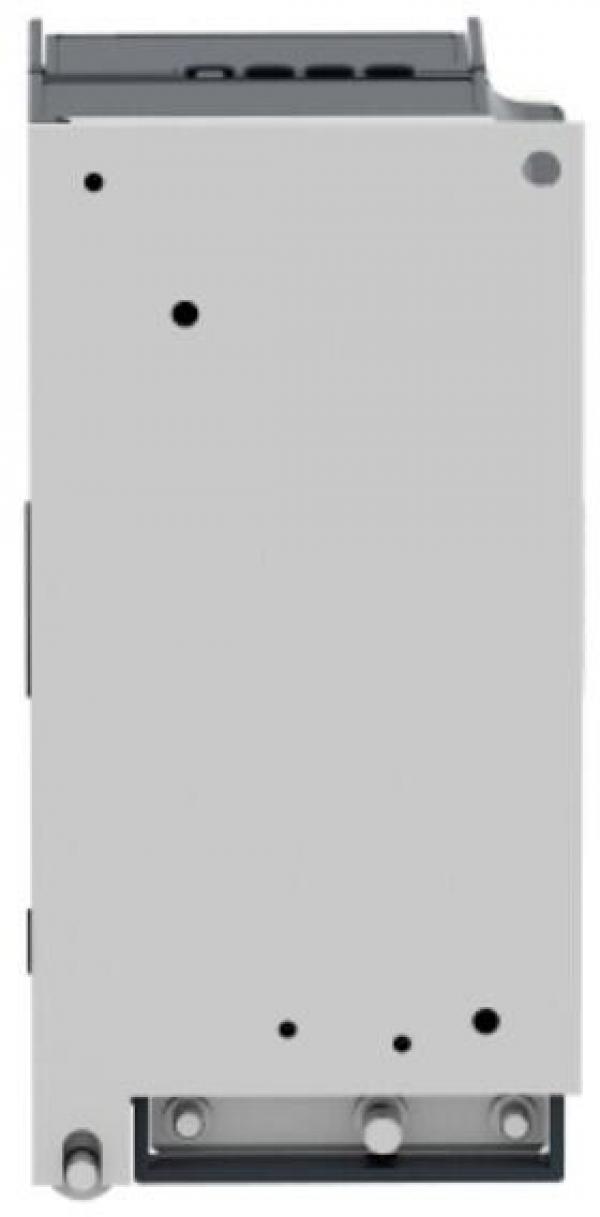

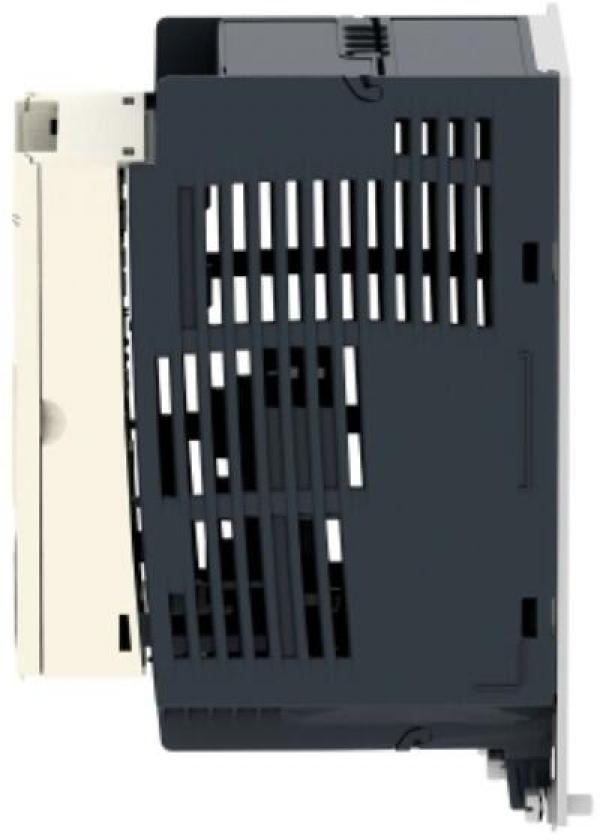

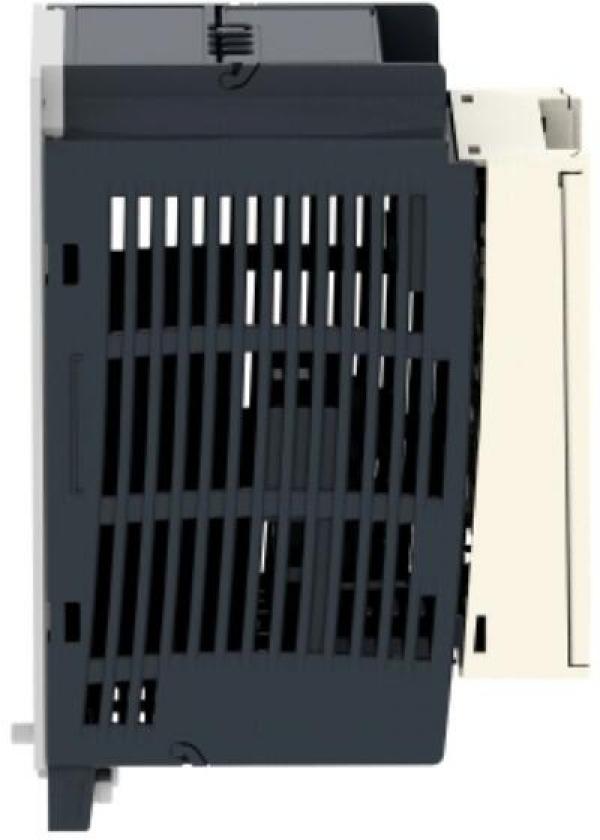

Altivar Machine ATV12 ist ein Angebot an drehzahlvariablen Antrieben für gewerbliche Geräte und einfache Maschinen. Er arbeitet mit einer Nennleistung von bis zu 0,75 kW / 1 PS und einer Nennspannung von 200 V bis 240 V AC. Es ist mit einem Kühlkörper für normale Umgebungen und einem lüftergekühlten Gehäuse ausgestattet. Er verfügt über erweiterte PID- und Catch-on-the-Fly-Funktionen, eine einfache Verkabelung und eine einfache Einstellung der Motorsteuerung. Je nach Bedarf kann er ohne Kühlkörper, mit integriertem EMV-Filter oder als Standardversion geliefert werden. Der Altivar 12-Antrieb ist standardmäßig mit dem Modbus-Kommunikationsprotokoll ausgestattet. Dieser Altivar Machine ATV12 ist für einfache Anwendungen in der Industrie, in gewerblichen Maschinen und in HLK-Maschinen wie Förderbänder, Pumpen, Absauganlagen, Zugangsschranken und Laufbänder konzipiert. Es entspricht IEC, UL und anderen internationalen Normen. Die Kompatibilität mit der SoMove-Software ermöglicht das Speichern und Übertragen von Konfigurationen auf ein Ersatzlaufwerk, was die Ausfallzeiten bei der Wartung reduziert. Er zeichnet sich durch eine optimierte Anwendung von Leistung und Drehmoment für Lüftungs- und Pumpanwendungen aus, wodurch bis zu 30% Energie eingespart werden kann.
Technische Daten
Hauptmerkmale
- Baureihe: Altivar 12
- Produkt- oder Komponententyp: Antrieb mit variabler Geschwindigkeit
- Produktspezifische Anwendung: Einfache Maschine
- Montagemodus: Montage im Schaltschrank
- Kommunikationsprotokoll: Modbus
- Netzfrequenz: 50/60 Hz +/-5 %
- Nennbetriebsspannung [U,nom]: 200-240 V -15 - +10 %
- Nennausgangsstrom: 4,2 A
- Motorleistung (HP): 1 hp
- Motorleistung (kW): 0,75 kW
- Motorleistung (HP): 1 hp
- EMV-Filter: Ohne EMV-Filter
- IP-Schutzart: IP20
Zusatzmerkmale
- Diskrete Eingangsnummer: 4
- Diskrete Ausgangsnummer: 2
- Anzahl der Analogeingänge: 1
- Anzahl der Analogausgänge: 1
- Relaisausgangsnummer: 1
- Physikalische Schnittstelle: 2-Draht- RS 485
- Anschlusstyp: 1 RJ45
- Ausgangs Bemessungsstrom: 4,2 A bei 4 kHz
- Zugriffsmethode: Server Modbus, seriell
- Ausgangsfrequenz: 0,5?400 Hz
- Drehzahlstellbereich: 1?20
- Abtastdauer: 20 ms, Toleranz +/- 1 ms für Logikeingang, 10 ms für Analogeingang
- Linearitätsfehler: +/- 0,3 % des Maximalwerts für Analogeingang
- Frequenzauflösung: Analog-Eingang: A/D-Wandler, 10 Bit
- Anzeigeeinheit: 0,1 Hz
- Zeitkonstante: 20 ms +/- 1 ms für Referenzänderung
- Übertragungsgeschwindigkeit: 9,6 Kbit/s, 19,2 Kbit/s, 38,4 Kbit/s
- Übertragungsrahmen: RTU
- Anzahl der Adressen: 1?247
- Datenformat: 8 Bits, einstellbar auf ungerade, gerade oder keine Parität
- Kommunikations-Service: Halteregister lesen (03) 29 Worte
- Schreiben Single Register (06) 29 Worte: Schreiben mehrere Register (16) 27 Worte
- Lesen / schreiben mehrere Register (23) 4/4 Worte: Lesen Geräte-Identifikation (43)
- Polarisierungsart: Keine Impedanz
- 4 quadrant operation possible: Falsch
- Typ Motorsteuerung Asynchronmotor: Vektororientierte Flussregelung ohne Geber
- Spannung/Frequenz Modus (U/f): Quadratische U/f-Kennlinie
- Max. Ausgangsfrequenz: 4 kHz
- kurzzeitiges Überlastmoment: 150?170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
- Hoch und Auslauframpen: Linear von 0-999,9 s, S, U
- Schlupfkompensation Motor: Werkseinstellung, Einstellbar
- Taktfrequenz: 2 - 16 kHz einstellbar, 4 - 16 kHz mit Leistungsminderungsfaktor
- Bemessungs Taktfrequenz: 4 kHz
- Bremsen bis Stillstand: Durch Gleichstromeinspeisung
- Brake chopper integrated: Falsch
- Netzstrom: 6,3 A bei 100 V (Schwerlastbetrieb), 5,3 A bei 120 V (Schwerlastbetrieb)
- Max. Eingangsstrom: 5,3 A
- Maximum output voltage: 240 V
- Scheinleistung: 2,2 kVA bei 240 V (Schwerlastbetrieb)
- maximaler Spitzenstrom: 6,3 A während 60 s (Schwerlastbetrieb), 6,9 A während 2 s (Schwerlastbetrieb)
- Netzwerkfrequenz: 50 - 60 Hz
- Relative symmetric network frequency tolerance: 5 %
- Netzkurzschlussstrom Ik: 5 kA
- Base load current at high overload: 4,2 A
- Verlustleistung in W: Natürlich: 41,0 W
- mit Sicherheitsfunktion Safely Limited Speed (SLS): Falsch
- mit Sicherheitsfunktion Safe brake management (SBC/SBT): Falsch
- mit Sicherheitsfunktion Safe Operating Stop (SOS): Falsch
- mit Sicherheitsfunktion Safe Position (SP): Falsch
- mit Sicherheitsfunktion Safe programmable logic: Falsch
- mit Sicherheitsfunktion Safe Speed Monitor (SSM): Falsch
- mit Sicherheitsfunktion Safe Stop 1 (SS1): Falsch
- mit Sicherheitsfunktion Safe Stop 2 (SS2): Falsch
- mit Sicherheitsfunktion Safe torque off (STO): Falsch
- mit Sicherheitsfunktion Safely Limited Position (SLP): Falsch
- mit Sicherheitsfunktion Safe Direction (SDI): Falsch
- Schutzfunktionen: Überspannungsschutz Versorgungsspannung
- Unterspannungserkennung Netzspannung: Überstromschutz zwischen Ausgangsphasen und Erde
- Überhitzungsschutz: Kurzschlussschutz zwischen Motorphasen
- Eingangsphasenausfallschutz, dreiphasig: Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
- [M] Anzugsdrehmoment: 0,8 Nm
- Isolation: Elektrisch, zwischen Leistungs- und Steuerungsteil
- Breite: 72 mm
- Höhe: 143 mm
- Tiefe: 131,2 mm
- Produktgewicht: 0,8 kg
Montage
- Betriebshöhe: <= 1.000 m ohne Leistungsminderung, > 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
- Betriebsposition: Senkrecht +/- 10 Grad
- Produktzertifizierungen: NOM, CSA, C-Tick, UL, GOST, RCM, KC
- Normen: UL 508C, UL 618000-5-1, IEC 61800-5-1, IEC 61800-3
- Bauweise: Mit Kühlkörper
- Elektromagnetische Verträglichkeit: Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2: Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3: Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht IEC 61000-4-5, Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- Umweltklasse (während des Betriebs): Klasse 3C3 gemäß IEC 60721-3-3, Klasse 3S2 gemäß IEC 60721-3-3
- Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs): 150 m/s² bei 11 ms
- Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs): 10 m/s² bei 13 - 200 Hz
- Max. Durchbiegung unter schwingender Belastung (während des Betriebs): 1,5 mm bei 2 - 13 Hz
- Überspannungskategorie: Class III
- Regelkreis: Einstellbarer PID-Regler
- elektromagnetische Emission: Strahlungsemissionen Umwelt 1 Klasse C2 entspricht IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
- Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m: Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
- Vibrationsfestigkeit: 1 Gn (f = 13?200 Hz) entspricht IEC 60068-2-6, 1,5 mm Spitze zu Spitze (f = 3?13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht IEC 60068-2-6
- Stoßfestigkeit: 15 Gn entspricht IEC 60068-2-27 für 11 ms
- Relative Feuchtigkeit: 5?95 % Betauung nicht zulässig entspricht IEC 60068-2-3, 5?95 % ohne Tropfwasser entspricht IEC 60068-2-3
- Geräuschpegel: 0 dB
- Verschmutzungsgrad: 2
- Umgebungslufttemperatur beim Transport: -25?70 °C
- Umgebungstemperatur bei Betrieb: -10?40 °C ohne Leistungsminderung, 40?60 °C mit Strom Derating mit 2,2 % je Grad
- Umgebungstemperatur bei Lagerung: -25?70 °C
