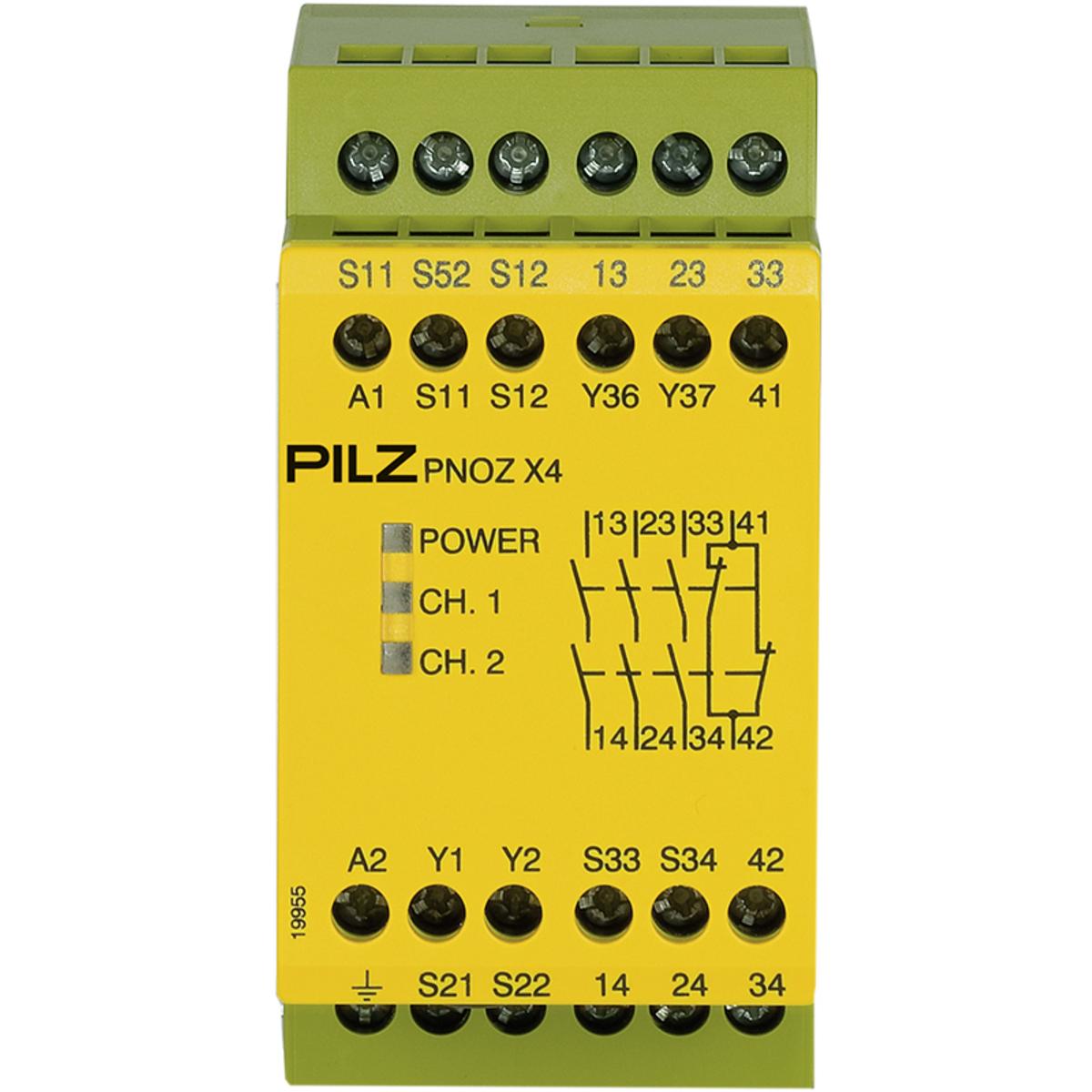

Sicherheitsschaltgerät (standalone), Eingänge: 1/2-kanalige Beschaltung mit/ohne Querschlusserkennung, Ausgänge: 3 S, 1 Ö, automatischer/manueller/überwachter Start, UB = 230 V AC, Breite: 45 mm, Schraubklemmen integriert, Überwachung von Not-Halt, Schutztüren.
Elektrische Daten:
- Versorgungsspannung U1: 230 V
- Art der Versorgungsspannung U1: AC
- Leistungsaufnahme AC U1: 5 VA
Eingänge:
Halbleiterausgänge:
- Anzahl Halbleiterausgänge: 0
Relaisausgänge:
- Gebrauchkat. AC/DC1 Norm: EN 60947-4-1
- Spannung AC1 Sicherheitskont.: 240 V
- Max.Strom AC1 Sicherheitskont.: 8 A
- Spannung DC1 Sicherheitskont.: 24 V
- Max.Strom DC1 Sicherheitskont.: 8 A
- Gebrauchkat. AC15/DC13 Norm: EN 60947-5-1
- Spannung AC15 Sicherheitskont.: 230 V
- Max.Strom AC15 Sicherheitskont: 5 A
- Spannung DC13 Sicherheitskont.: 24 V
- Sicherheitskontakte: AC bei UL: 240 V AC G. P.
- Sicherheitskontakte:Pilot Duty: B300, R300
- Kontaktmaterial Relais: AgSnO2
- zusätz. Kontaktangaben Relais: + 0,2 µm Au
Umweltdaten:
- Klimabeanspruchung nach: EN 60068-2-78
- Umgebungstemperatur: -10 - 55 °C
- Feuchtebeanspruchung Angabe: 93 % r. F. bei 40 °C
- Betauung zulässig?: unzulässig
- EMV nach Norm: EN 60947-5-1, EN 61000-6-2, EN 61326-3-1
- Schwingungen nach Norm: EN 60068-2-6
- Luft- und Kriechstrecken nach: EN 60947-1
- Überspannungskategorie: III / II
- VerschmutzungsgradLuft.Kriech.: 2
- Schutzart Einbauraum: IP54
- Schutzart Gehäuse: IP40
- Schutzart Klemmen: IP20
Mechanische Daten:
- Einbaulage: beliebig
- Gehäusematerial Unterteil: PPO UL 94 V1
- Gehäusematerial Frontplatte: ABS UL 94 V0
- Gehäusematerial Oberteil: PPO UL 94 V1
- Anschlussklemme: Schraubklemme
- Klemmenart: fest
- Flex. 1 Leiter AWG Angabe: 24 - 10 AWG
- Abmessung h: 87 mm
- Abmessung b: 45 mm
- Abmessung t: 121 mm
- Nettogewicht: 370 g
- Bruttogewicht: 380 g
| Produktart | - |
| Schließer | 3 |
| Nennschaltleistung | - |
| Anschlüsse | - |
| Öffner | 1 |
| Wechsler | - |
