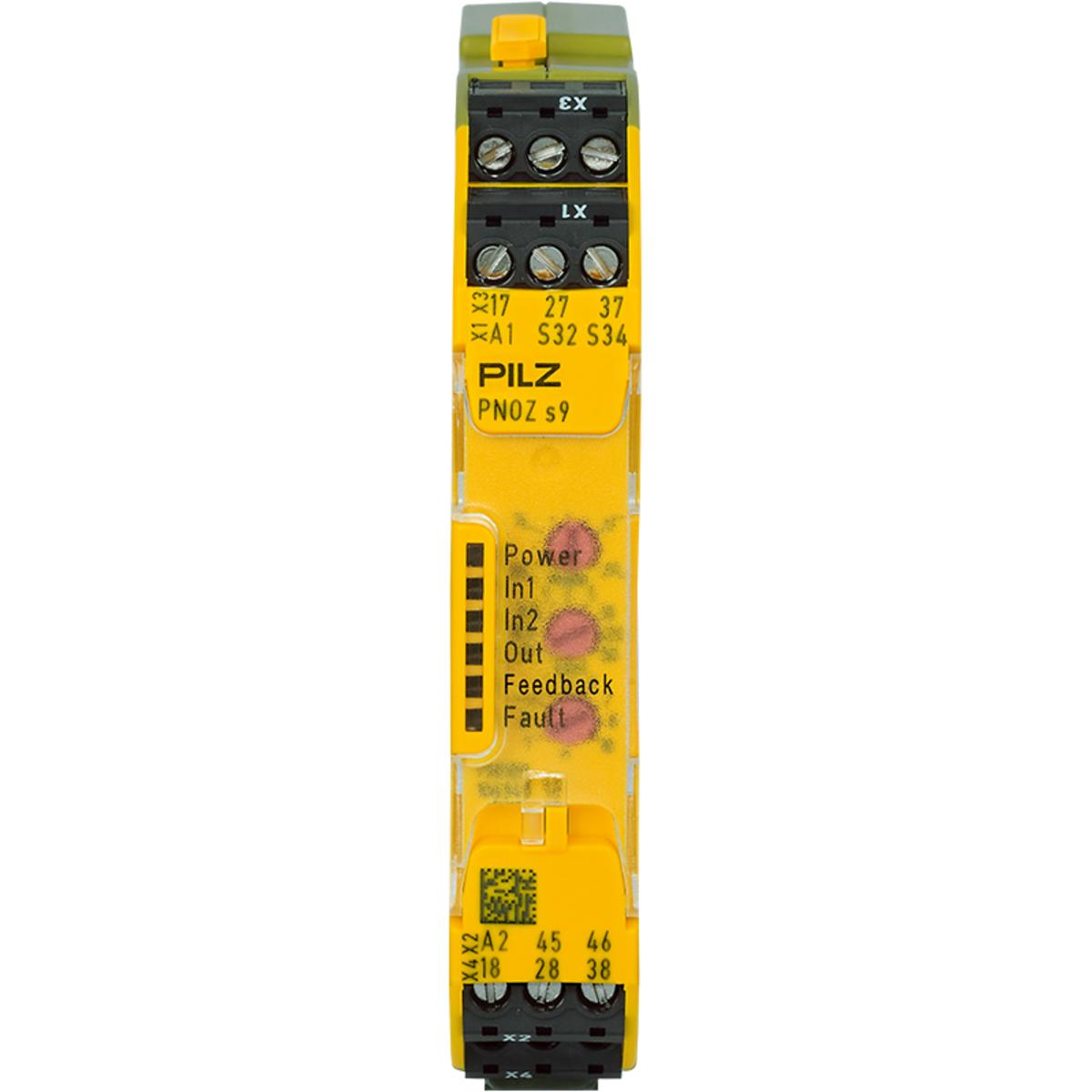

Pilz PNOZ s9 24VDC 3n/o t 1n/c t Sicherheitsschaltgerät (750109)

PNOZsigma Sicherheitsschaltgerät (standalone), Eingänge: 1/2-kanalige Beschaltung, Ausgänge: 3 S, 1 Ö, (t = 0,04 - 300 s), UB = 24 V DC, Breite: 17,5 mm, steckbare Schraubklemmen, Kontaktblock und Zeitrelais zur Kontakterweiterung in Verbindung mit sicherheitsgerichteten Steuerungsteilen oder zum Ablauf einer sicheren Zeitfunktion (Anzug, Rückfall, Wischen).

Elektrische Daten:

• Versorgungsspannung U1: 24 V
• Art der Versorgungsspannung U1: DC
• Leistungsaufnahme DC U1: 2 W

Relaisausgänge:

• Anzahl Hilfskontakte verzögert: 1
• Gebrauchkat. AC/DC1 Norm: EN 60947-4-1
• Spannung AC1 Sicherheitskont.: 240 V
• Max.Strom AC1 Sicherheitskont.: 6 A
• Spannung DC1 Sicherheitskont.: 24 V
• Max.Strom DC1 Sicherheitskont.: 6 A
• Gebrauchkat. AC15/DC13 Norm: EN 60947-5-1
• Spannung AC15 Sicherheitskont.: 230 V
• Max.Strom AC15 Sicherheitskont: 5 A
• Spannung DC13 Sicherheitskont.: 24 V
• Sicherheitskontakte: AC bei UL: 240 V AC G.U. (same polarity)
• Kontaktmaterial Relais: AgCuNi
• zusätz. Kontaktangaben Relais: + 0,2 µm Au

Umweltdaten:

• Klimabeanspruchung nach: EN 60068-2-78
• Umgebungstemperatur: -10 - 55 °C
• Feuchtebeanspruchung Angabe: 93 % r. F. bei 40 °C
• Betauung zulässig?: unzulässig
• EMV nach Norm: EN 60947-5-1, EN 61000-6-2, EN 61000-6-4, EN 61326-3-1
• Schwingungen nach Norm: EN 60068-2-6
• Luft- und Kriechstrecken nach: EN 60947-1
• Überspannungskategorie: III
• VerschmutzungsgradLuft.Kriech.: 2
• Schutzart Einbauraum: IP54
• Schutzart Gehäuse: IP40
• Schutzart Klemmen: IP20

Zeiten - Einstellbare Zeiten:

• 0.7 s
• 0.8 s
• 0.4 s
• 0.2 s
• 0.3 s
• 15 s
• 1.5 s
• 2.5 s
• 25 s
• 35 s
• 0.5 s
• 0.6 s
• 7 s
• 6 s
• 3 s
• 4 s
• 5 s
• 210 s
• 150 s
• 0.1 s
• 0.04 s
• 8 s
• 80 s
• 90 s
• 60 s
• 50 s
• 20 s
• 30 s
• 40 s
• 16 s
• 1 s
• 2 s
• 70 s
• 100 s
• 120 s
• 140 s
• 200 s
• 300 s
• 160 s
• 14 s
• 3.5 s
• 180 s
• 12 s
• 240 s
• 10 s

• Toleranz Tv: +/-1 % + +/-20 ms
• Wiederholgenauigkeit: +/-1 % + +/-20 ms
• Toleranz im Fehlerfall: +/-15 % + +/-20 ms
• Min. Verzögerungszeit Formel: tv - 15 % - 20 ms
• Max. Verzögerungszeit Formelt: v + 15 % + 20 ms

Mechanische Daten:

• Einbaulage: beliebig
• Gehäusematerial Unterteil: PC
• Gehäusematerial Frontplatte: PC
• Gehäusematerial Oberteil: PC
• Anschlussklemme: Schraubklemme
• Klemmenart: steckbar
• Flex. 1 Leiter AWG Angabe: 24 - 12 AWG
• Abmessung h: 98 mm
• Abmessung b: 17.5 mm
• Abmessung t: 120 mm
• Nettogewicht: 175 g
• Bruttogewicht: 185 g
