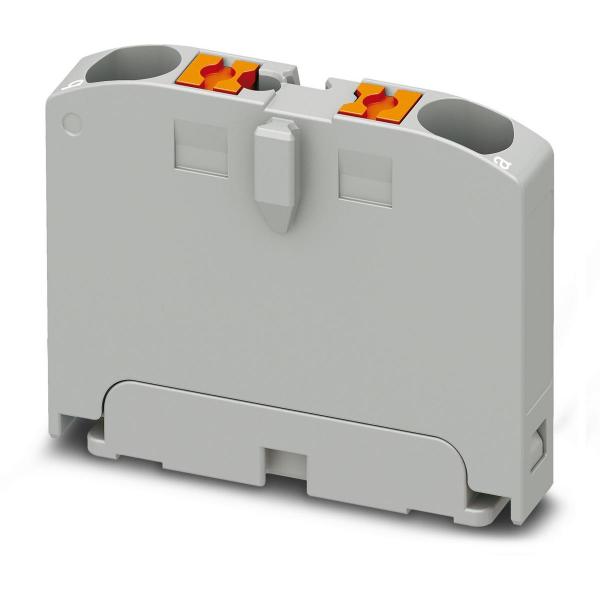

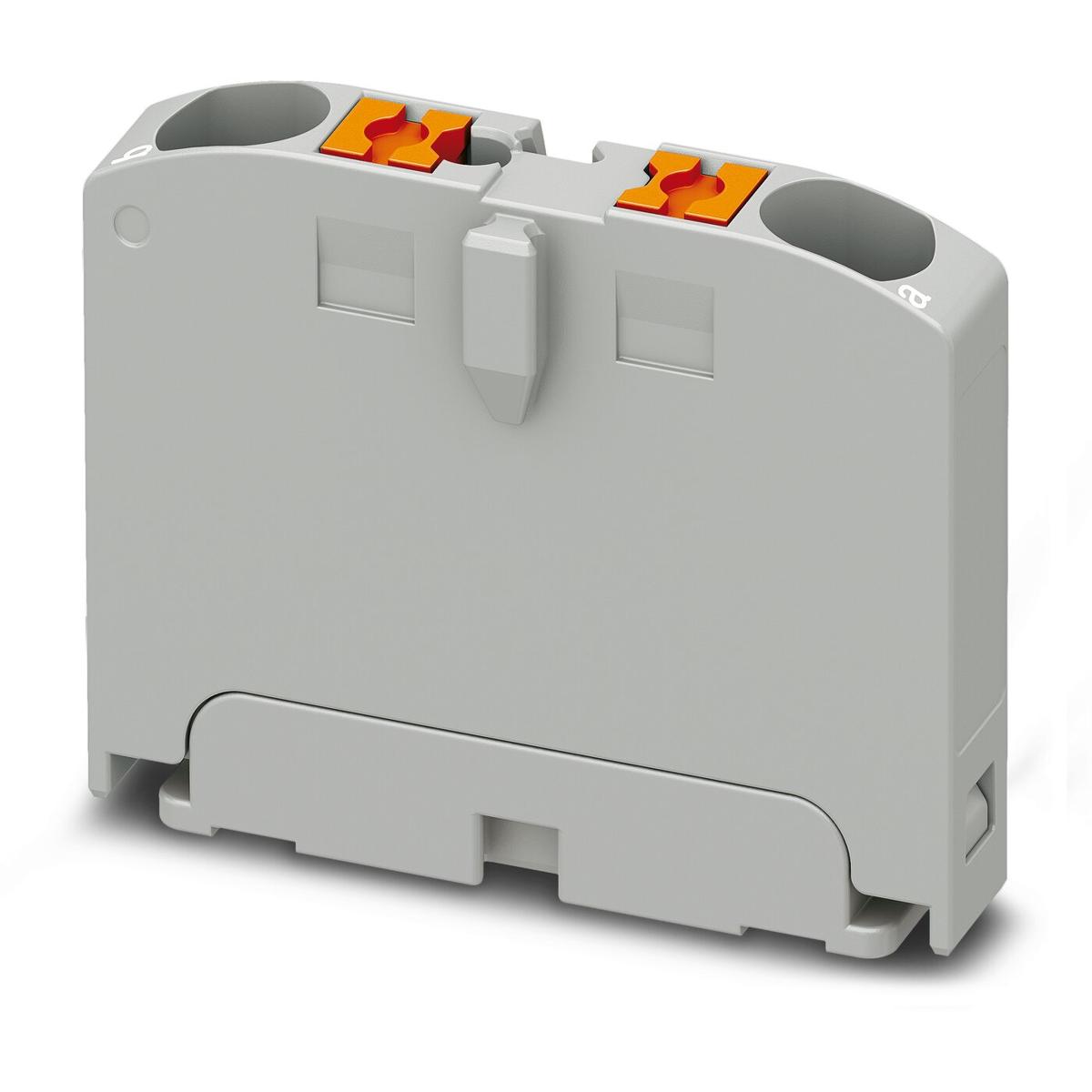

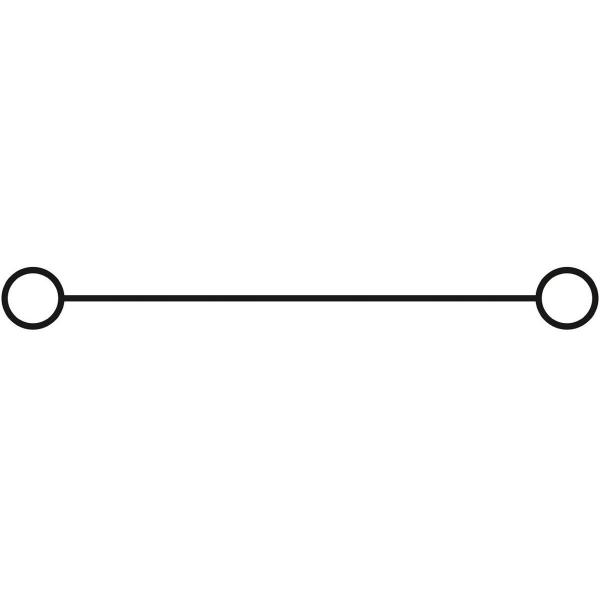

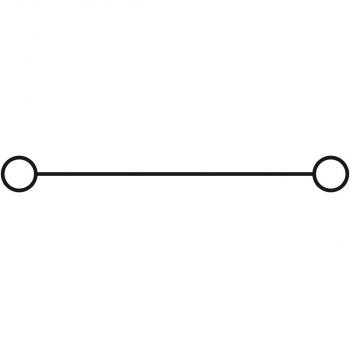

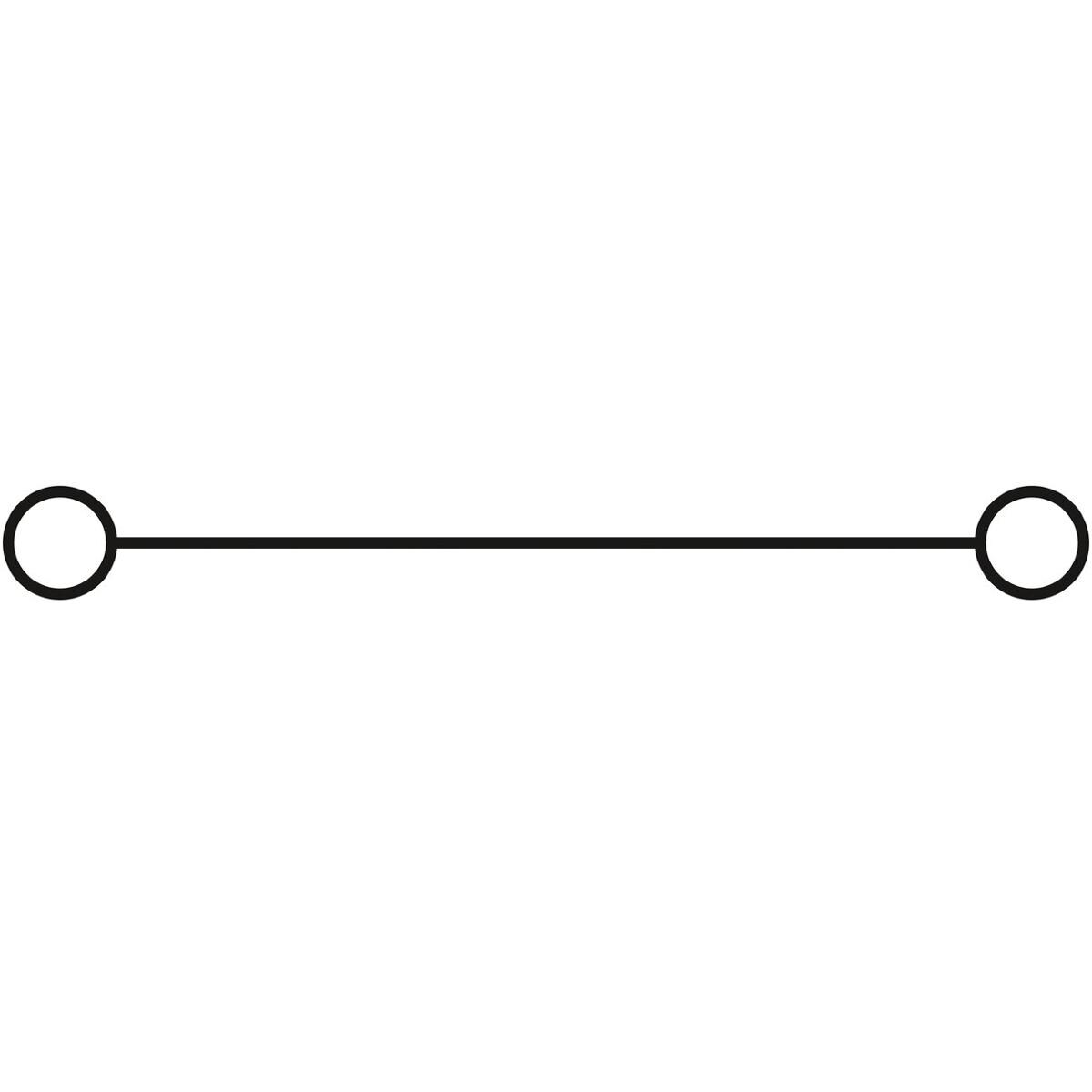

Verteilerblock, Grundklemme, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Querschnitt: 0,14 mm2 - 4 mm2, Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: grau.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Verteilerklemme
- Anzahl der Anschlüsse: 2
- Anzahl der Reihen: 1
- Potenziale: 1
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
Elektrische Eigenschaften
- Bemessungsstoßspannung: 6 kV
- Maximale Verlustleistung bei Nennbedingung: 0,77 W
Anschlussdaten
- Anzahl der Anschlüsse pro Etage: 2
- Nennquerschnitt: 2,5 mm²
- Bemessungsquerschnitt AWG: 12
- Abisolierlänge: 8 mm ... 10 mm
- Lehrdorn: A3
- Leiterquerschnitt starr: 0,14 mm² ... 4 mm²
- Leiterquerschnitt AWG: 26 ... 12
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel [AWG]: 26 ... 12
- Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse): 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse): 0,14 mm² ... 2,5 mm²
- Nennstrom: 24 A
- Belastungsstrom maximal: 27 A
- Nennspannung: 450 V
Anschlussquerschnitte direkt steckbar
- Leiterquerschnitt starr: 0,34 mm² ... 4 mm²
- Leiterquerschnitt starr [AWG]: 24 ... 12
- Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse): 0,34 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse): 0,34 mm² ... 2,5 mm²
Maße
- Breite: 5,2 mm
- Höhe: 21,7 mm
- Länge: 28,6 mm
Materialangaben
- Farbe: grau
- Brennbarkeitsklasse nach UL 94: V0
- Isolierstoffgruppe: I
- Isolierstoff: PA
- Statischer Isolierstoffeinsatz in Kälte: -60 °C
- Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Relativer Isolierstoff Temperatur Index (Elec., UL 746 B): 130 °C
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26: HL 1 - HL 3
- Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354): 28 MJ/kg
- Oberflächen Flammbarkeit NFPA 130 (ASTM E 162): bestanden
- Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662): bestanden
- Rauchgastoxität NFPA 130 (SMP 800C): bestanden
Mechanische Eigenschaften
Mechanische Daten
Umwelt- und Lebensdauerbedingungen
Alterung
- Temperaturzyklen: 192
- Ergebnis: Prüfung bestanden
Nadelflammenprüfung
- Einwirkdauer: 30 s
- Ergebnis: Prüfung bestanden
Schwingen/Breitbandrauschen
- Prüfspezifikation: DIN EN 50155 (VDE 0115-200):2008-03
- Spektrum: Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
- Frequenz: f1 = 5 Hz bis f2 = 250 Hz
- ASD-Pegel: 6,12 (m/s²)²/Hz
- Beschleunigung: 3,12g
- Prüfdauer je Achse: 5 h
- Prüfrichtungen: X-, Y- und Z-Achse
- Ergebnis: Prüfung bestanden
Schocken
- Prüfspezifikation: DIN EN 50155 (VDE 0115-200):2008-03
- Schockform: Halbsinus
- Beschleunigung: 30g
- Schockdauer: 18 ms
- Anzahl der Schocks je Richtung: 3
- Prüfrichtungen: X-, Y- und Z-Achse (pos. und neg.)
- Ergebnis: Prüfung bestanden
Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
- Umgebungstemperatur (Montage): -5 °C ... 70 °C
- Umgebungstemperatur (Betätigung): -5 °C ... 70 °C
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 30 % ... 70 %
Normen und Bestimmungen
- Anschluss gemäß Norm: IEC 60998-2-2
Montage
- Montageart: aufrasten auf Tragschienenadapter
- Direktmontage mit Flansch
- Fliegend
| Produktart | L-Verteilerblock |
| Leiterquerschnitt [mm²] | 4 |
