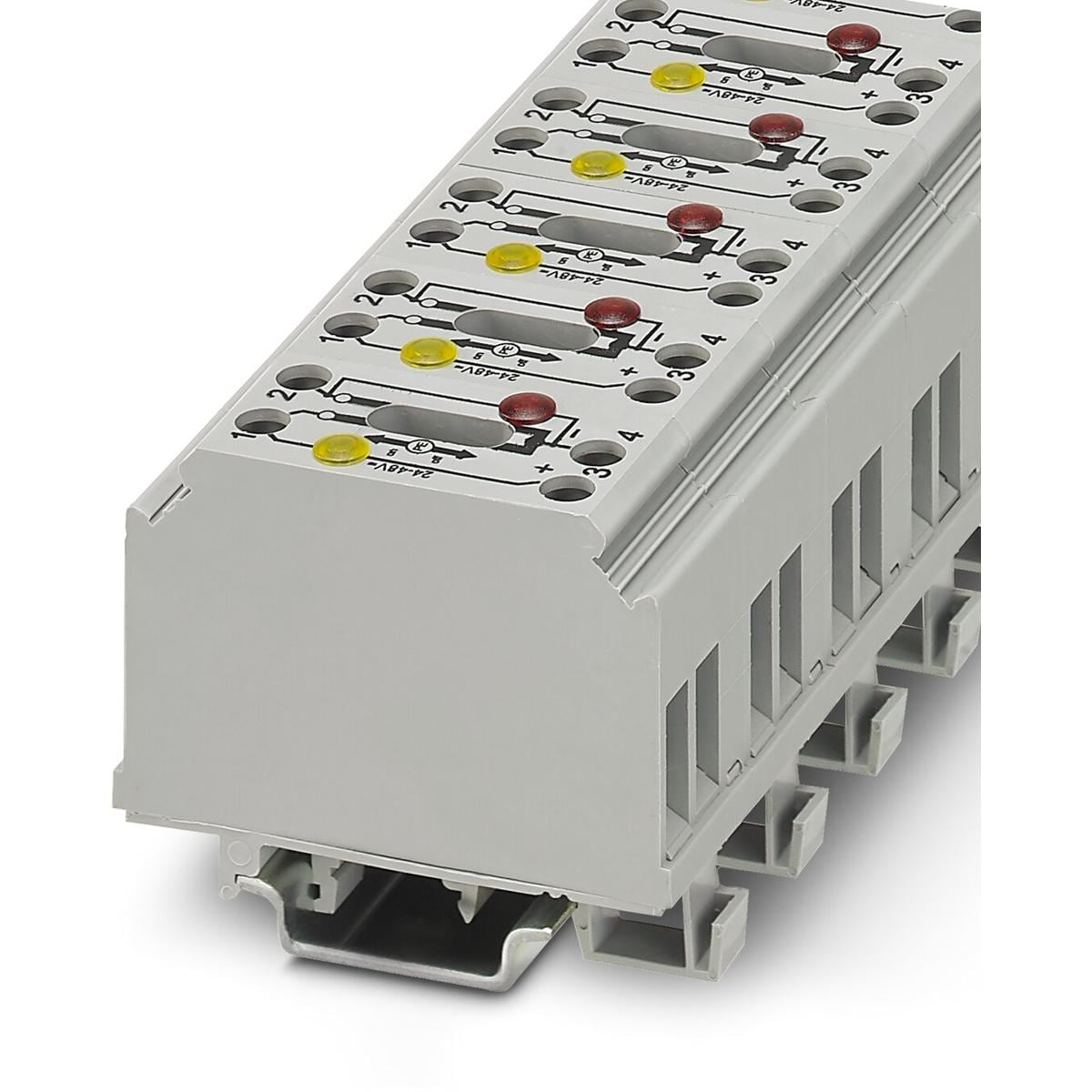

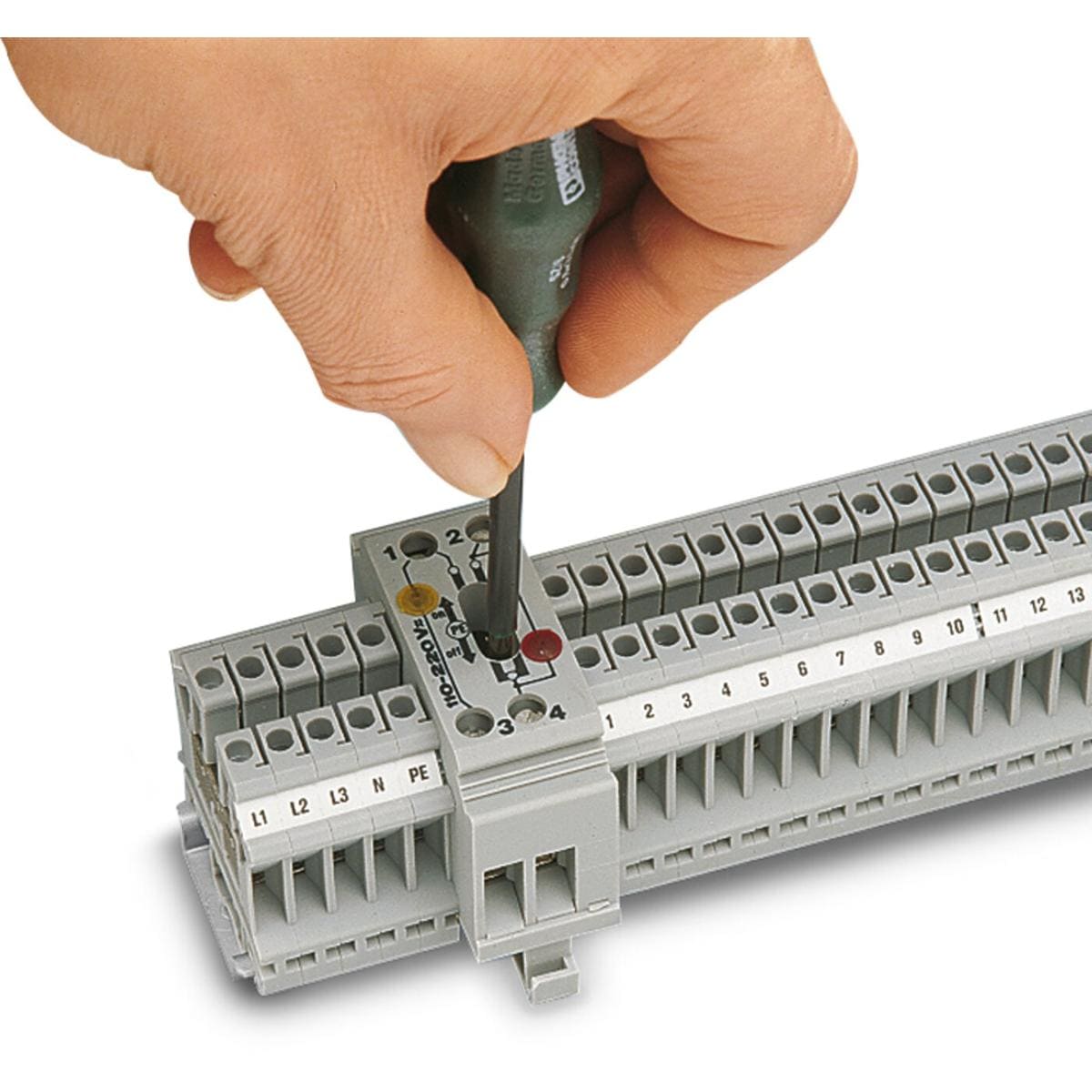

Trennklemme, Nennspannung: 24 V, Nennstrom: 41 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 6 mm2, Querschnitt: 0,5 mm2 - 10 mm2, Montage: NS 35/7,5, NS 35/15, NS 32, Farbe: grau.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Trennklemme
- Anzahl der Anschlüsse: 2
- Anzahl der Reihen: 1
- Potenziale: 1
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
Elektrische Eigenschaften
- Bemessungsstoßspannung: 4 kV
- Maximale Verlustleistung bei Nennbedingung: 1,31 W
- Spannung Leuchtanzeige: 48 V
- Strom Leuchtanzeige: 2 mA
Eingangsdaten
- Spannung Leuchtanzeige: 48 V
Anschlussdaten
- Anzahl der Anschlüsse pro Etage: 2
- Nennquerschnitt: 6 mm²
- Schraubengewinde: M4
- Anzugsdrehmoment: 1,2 ... 1,5 Nm
- Abisolierlänge: 12 mm
- Lehrdorn: A5
- Leiterquerschnitt starr: 0,5 mm² ... 10 mm²
- Leiterquerschnitt AWG: 20 ... 8
- Leiterquerschnitt flexibel: 0,5 mm² ... 6 mm²
- Leiterquerschnitt flexibel [AWG]: 20 ... 10
- Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse): 0,5 mm² ... 10 mm²
- Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse): 0,5 mm² ... 4 mm²
- Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts m. TWIN-Aderendhülse mit Kunststoffhülse): 0,5 mm² ... 4 mm²
- 2 Leiter gleichen Querschnitts starr: 0,5 mm² ... 6 mm²
- 2 Leiter gleichen Querschnitts flexibel: 0,5 mm² ... 6 mm²
- 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse: 0,5 mm² ... 6 mm²
- 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 0,5 mm² ... 4 mm²
- Nennstrom: 41 A
- Belastungsstrom maximal: 57 A (bei 10 mm² Leiterquerschnitt)
- Nennspannung: 24 V
- 48 V
- Nennquerschnitt: 6 mm²
Maße
- Breite: 22,5 mm
- Höhe NS 15: 53,5 mm
- Höhe NS 35/15: 61,5 mm
- Höhe NS 35/7,5: 54 mm
- Höhe: 2,106 "
- Höhe NS 32: 59 mm
- Länge: 64,5 mm
Materialangaben
- Farbe: grau
- Brennbarkeitsklasse nach UL 94: V0
- Isolierstoffgruppe: I
- Isolierstoff: PA
- Statischer Isolierstoffeinsatz in Kälte: -60 °C
- Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Relativer Isolierstoff Temperatur Index (Elec., UL 746 B): 130 °C
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26: HL 1 - HL 3
- Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354): 28 MJ/kg
- Oberflächen Flammbarkeit NFPA 130 (ASTM E 162): bestanden
- Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662): bestanden
- Rauchgastoxität NFPA 130 (SMP 800C): bestanden
Elektrische Prüfungen
Stoßspannungsprüfung
- Ergebnis: Prüfung bestanden
Erwärmungsprüfung
- Anforderung Erwärmungsprüfung: Temperaturerhöhung ? 45 K
- Ergebnis: Prüfung bestanden
- Kurzzeitstromfestigkeit 6 mm²: 0,72 kA
- Ergebnis: Prüfung bestanden
Betriebsfrequente Spannungsfestigkeit
- Prüfspannung Sollwert: 1,89 kV
- Ergebnis: Prüfung bestanden
Mechanische Eigenschaften
Mechanische Daten
Mechanische Prüfungen
- Mechanische Festigkeit
- Ergebnis: Prüfung bestanden
Befestigung auf dem Träger
- Tragschiene/Befestigungsauflage: NS 32/NS 35
- Ergebnis: Prüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
- Rotationsgeschwindigkeit: 10 U/min
- Umdrehungen: 135
- Leiterquerschnitt/Gewicht: 0,5 mm² / 0,3 kg
- 6 mm² / 1,4 kg
- 10 mm² / 2 kg
- Ergebnis: Prüfung bestanden
Umwelt- und Lebensdauerbedingungen
Nadelflammenprüfung
- Einwirkdauer: 30 s
- Ergebnis: Prüfung bestanden
Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
- Umgebungstemperatur (Montage): -5 °C ... 70 °C
- Umgebungstemperatur (Betätigung): -5 °C ... 70 °C
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 30 % ... 70 %
Montage
- Montageart: NS 35/7,5
- NS 35/15
- NS 32
- NS 15
