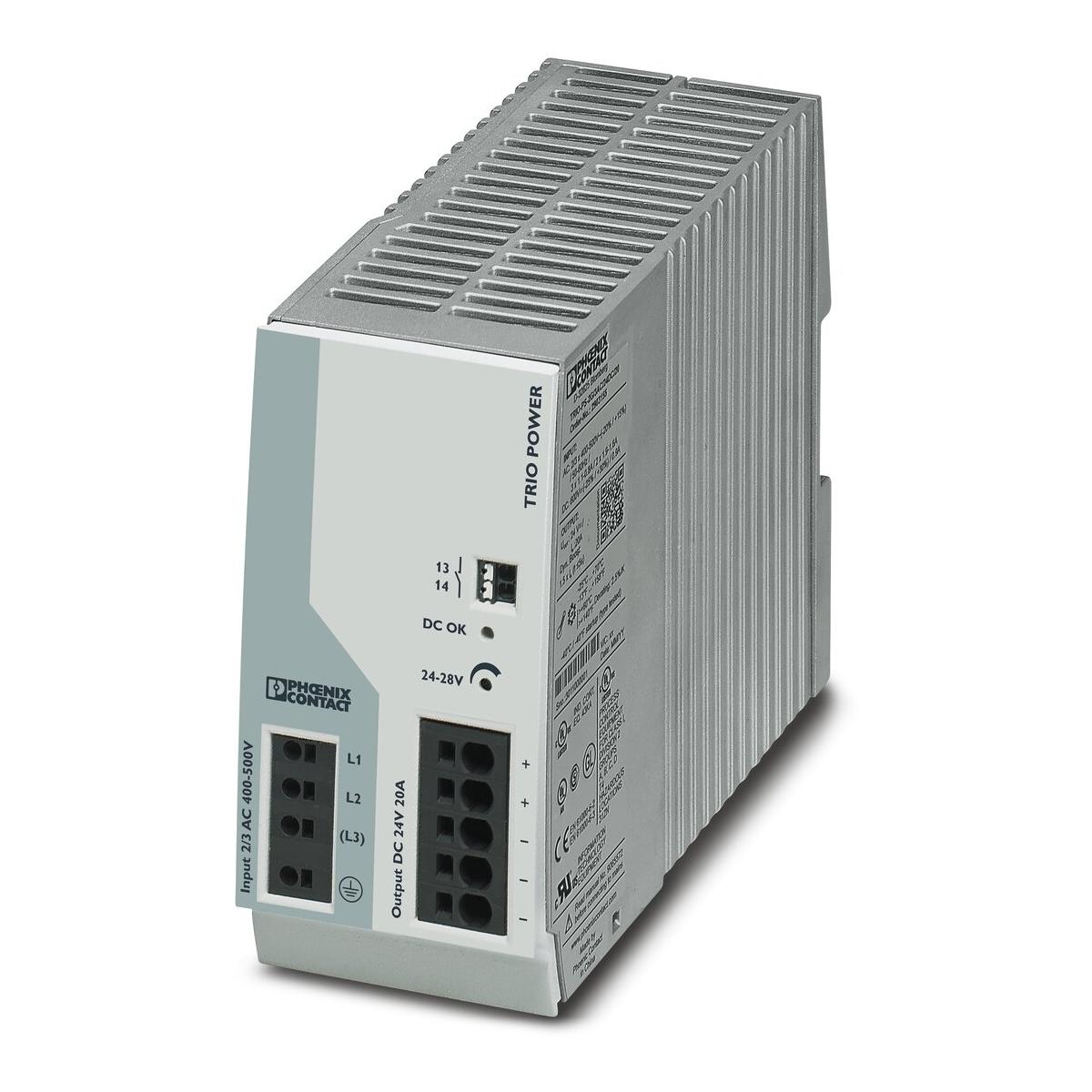

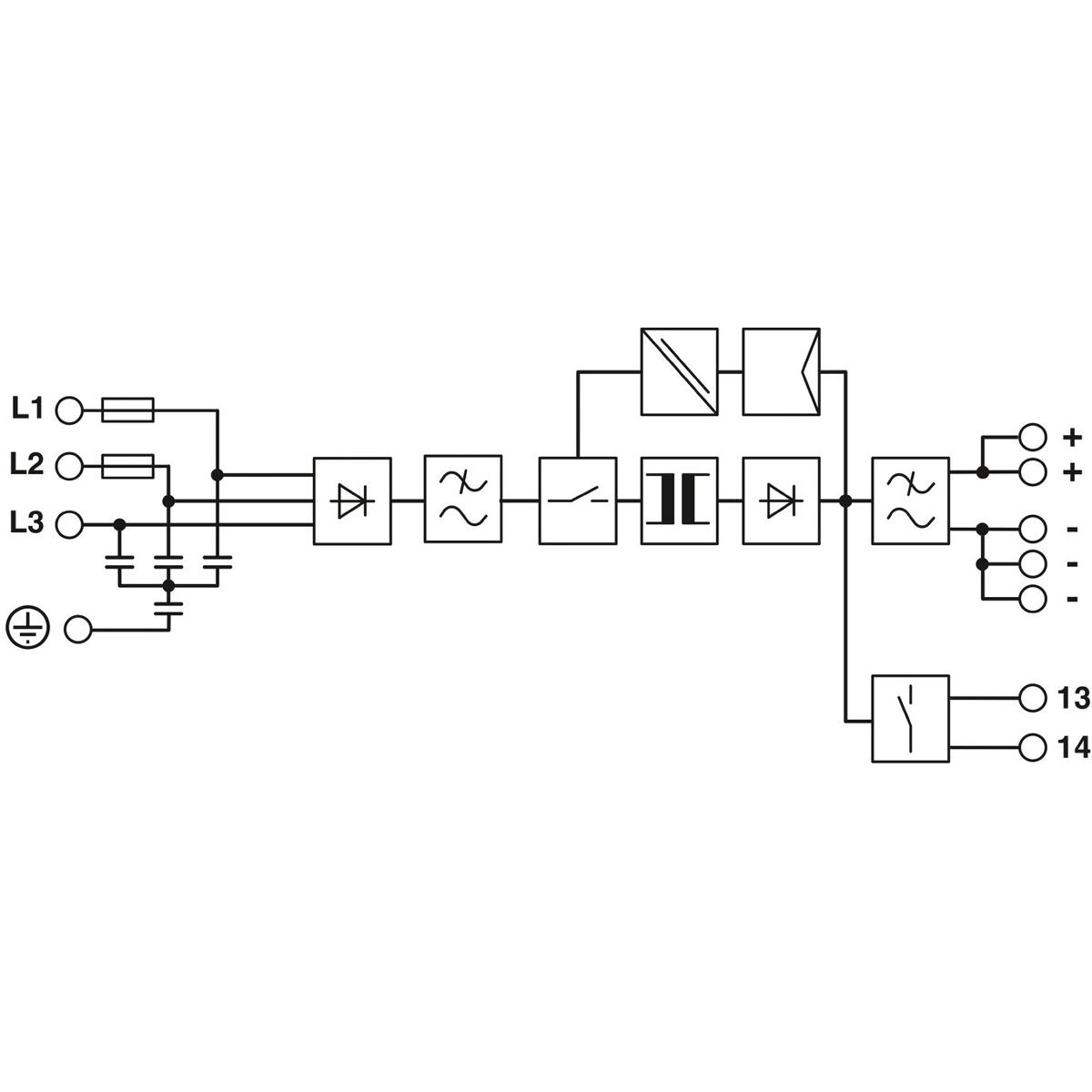

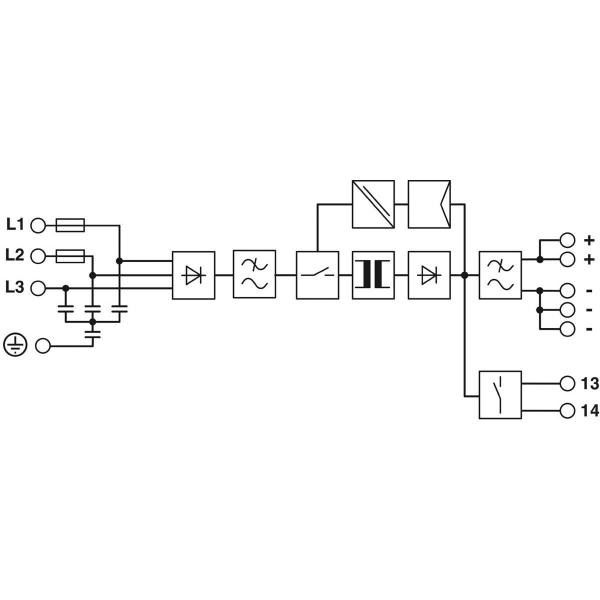

TRIO POWER Stromversorgungen mit Standardfunktionalität
Die Stromversorgungsfamilie TRIO POWER mit Push-in-Anschluss wurde für den Einsatz im Maschinenbau perfektioniert. Alle Funktionalitäten und die platzsparende Bauform der ein- und dreiphasigen Module sind optimal auf die hohen Anforderungen abgestimmt. Unter anspruchsvollen Umgebungsbedingungen stellen die elektrisch und mechanisch extrem robusten Netzteile die zuverlässige Versorgung aller Verbraucher sicher.
Technische Daten:
Artikeleigenschaften
AC-Betrieb
- Netzform: Sternnetz
- Eingangsnennspannungsbereich: 3x 400 V AC ... 500 V AC
- 2x 400 V AC ... 500 V AC
- Eingangsspannungsbereich: 3x 400 V AC ... 500 V AC -20 % ... +15 %
- 2x 400 V AC ... 500 V AC -10 % ... +15 %
- Eingangsspannungsbereich AC: 3x 320 V AC ... 575 V AC
- Landesnetzspannung typisch: 3x 400 V AC
- 3x 480 V AC
- Spannungsart der Versorgungsspannung: AC
- Einschaltstromstoß: ? 22 A (typisch)
- Einschaltstromstoßintegral (I2t): ? 0,5 A2s
- Frequenzbereich AC: 50 Hz ... 60 Hz
- Netzausfallüberbrückungszeit: typ. 10 ms (400 V AC)
- typ. 20 ms (500 V AC)
- Stromaufnahme: 3x 1,2 A (400 V AC)
- 3x 1 A (500 V AC)
- 2x 2,3 A (400 V AC)
- 2x 1,9 A (500 V AC)
- Nennleistungsaufnahme: 822,2 VA
- Schutzbeschaltung: Transientenüberspannungsschutz; Varistor
- Leistungsfaktor (cos phi): 0,63
- Einschaltzeit typisch: < 1 s
- Eingangssicherung: 3,15 A (intern (Geräteschutz), träge)
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K)
- Ableitstrom gegen PE: < 3,5 mA
- < (550 V AC, 60 Hz)
Ausgangsdaten
- Wirkungsgrad: > 93 % (400 V AC)
- 500 V AC
- Ausgangscharakteristik: U/I with dynamic load reserve
- Nennausgangsspannung: 24 V DC ±1 %
- Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 28 V DC (> 24 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 20 A
- Dynamischer Boost (IDyn.Boost): 30 A (5 s)
- Derating: > 60 °C ... 70 °C (2,5 % / K)
- Schutz gegen Überspannung am Ausgang (OVP): ? 30 V DC
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %)
- < 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz)
- < 0,1 % (Eingangsspannungsänderung ±10 %)
- Restwelligkeit: ? 20 mVSS
- Kurzschlussfest: ja
- Leerlauffest: ja
- Ausgangsleistung: 480 W
- 720 W
- Verlustleistung Leerlauf maximal: < 1,2 W (400 V AC)
- Verlustleistung Nennlast maximal: < 38 W (480 V AC)
- Anstiegszeit: ? 120 ms (UOUT (10 % ... 90 %))
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Serienschaltbarkeit: ja
Signal: DC OK
- Dauerlaststrom: 100 mA
- Signal Relais 13/14
- Default: geschlossen
- Digital: 30 V AC 30 V DC 100 mA
Anschlussdaten
LED Signalisierung
- Signalisierungsarten: LED
- Potenzialfreier Signalkontakt
Signalausgang: LED-Statusanzeige
- Benennung Signalisierung: DC OK
- Statusanzeige: LED
- Farbe: grün
Elektrische Eigenschaften
- Anzahl Phasen: 3,00
- Isolationsspannung Eingang/Ausgang: 3 kV AC (Typprüfung)
- 1,5 kV AC (Stückprüfung)
Artikeleigenschaften
- Produkttyp: Stromversorgung
- MTBF (IEC 61709, SN 29500): > 1800000 h (25 °C)
- > 1100000 h (40 °C)
- > 510000 h (60 °C)
Isolationseigenschaften
- Schutzklasse: I (im geschlossenen Schaltschrank)
- Verschmutzungsgrad: 2
Maße
- Breite: 65 mm
- Höhe: 130 mm
- Tiefe: 160 mm
Einbaumaß
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar: horizontal 0 mm (? 40 °C) 10 mm (? 70 °C), vertikal 50 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Ausführung der Gehäuse: Aluminium (AlMg3)
- Ausführung der Haube: Polycarbonat
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Umgebungstemperatur (Startup type tested): -40 °C
- Einsatzhöhe: ? 5000 m (> 2000 m, Derating: 10 %/1000 m)
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei 25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
- 15 Hz ... 150 Hz, 4g, 90 min.
Normen und Bestimmungen
- Bahnanwendungen: EN 50121-4
- Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln: EN 50178/VDE 0160 (PELV)
- Norm - Begrenzung Netz-Oberschwingungsströme: EN 61000-3-2
- Norm - Elektrische Sicherheit: IEC 62368-1 (SELV)
- Norm - Schutzkleinspannung: IEC 62368-1 (SELV) und EN 60204-1 (PELV)
- Norm - Sichere Trennung: DIN VDE 0100-410
- Norm - Sicherheit von Transformatoren: EN 61558-2-16 (nur Luft- und Kriechstrecken)
