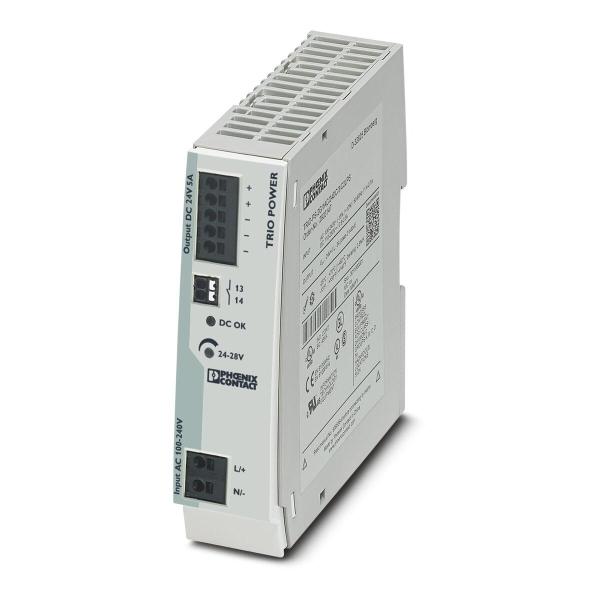

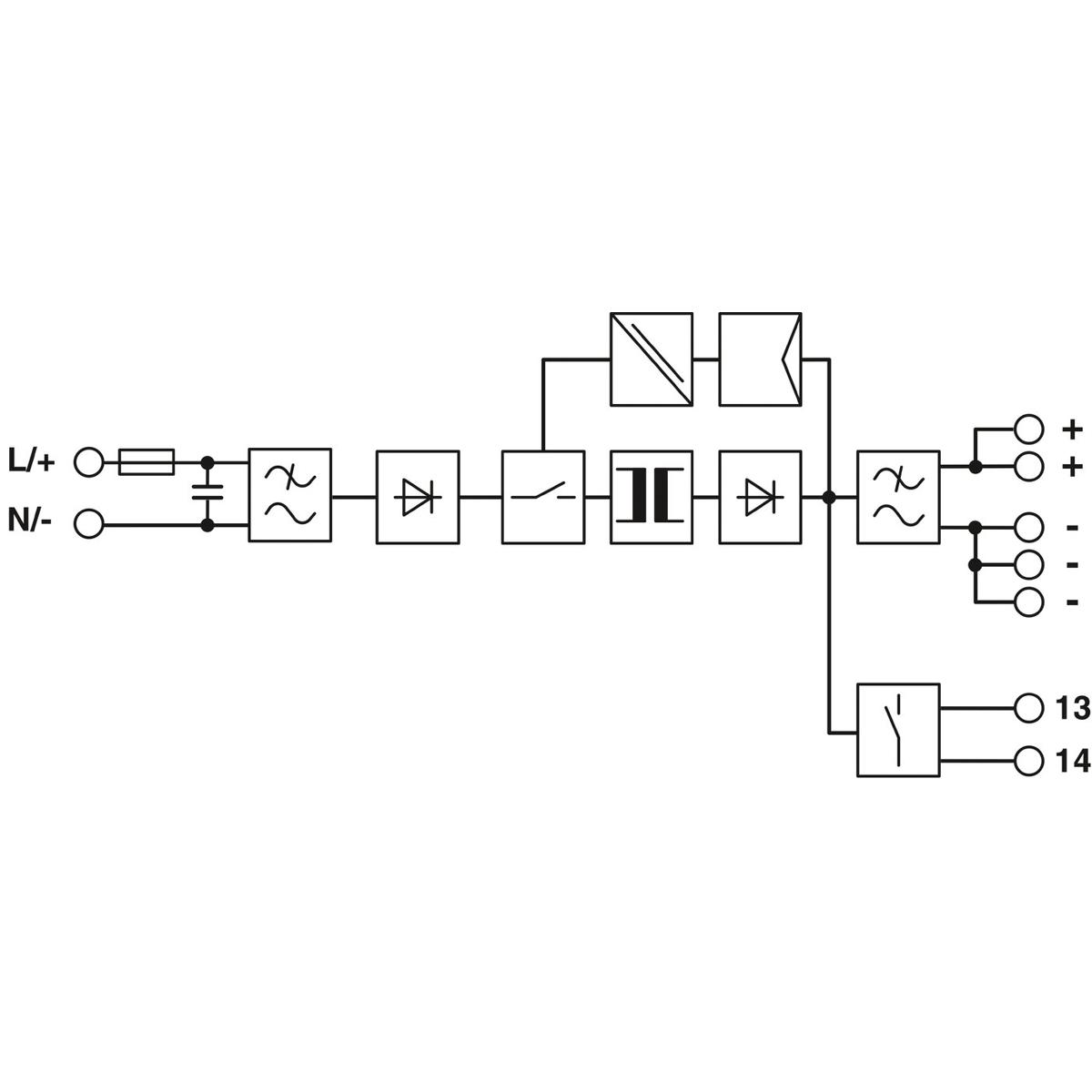

TRIO POWER Stromversorgungen mit Standardfunktionalität
Die Stromversorgungsfamilie TRIO POWER mit Push-in-Anschluss wurde für den Einsatz im Maschinenbau perfektioniert. Alle Funktionalitäten und die platzsparende Bauform der ein- und dreiphasigen Module sind optimal auf die hohen Anforderungen abgestimmt. Unter anspruchsvollen Umgebungsbedingungen stellen die elektrisch und mechanisch extrem robusten Netzteile die zuverlässige Versorgung aller Verbraucher sicher.
Technische Daten:
Eingangsdaten
- AC-Betrieb
- Netzform: Sternnetz
- Eingangsnennspannungsbereich: 100 V AC ... 240 V AC
- Eingangsspannungsbereich: 100 V AC ... 240 V AC -15 % ... +10 %
- Eingangsspannungsbereich AC: 85 V AC ... 264 V AC
- Spannungsfestigkeit max.: ? 300 V AC 15 s
- Landesnetzspannung typisch: 120 V AC
- 230 V AC
- Spannungsart der Versorgungsspannung: AC/DC
- Einschaltstromstoß: ? 16 A (typisch)
- Einschaltstromstoßintegral (I2t): < 0,6 A2s
- Einschaltstromstoßbegrenzung: typ. 16 A (nach 1 ms)
- Frequenzbereich AC: 50 Hz ... 60 Hz ±10 %
- Netzausfallüberbrückungszeit: typ. 20 ms (120 V AC)
- typ. 100 ms (230 V AC)
- Stromaufnahme: 2,2 A (100 V AC)
- 1,9 A (120 V AC)
- 1,1 A (230 V AC)
- 1,1 A (240 V AC)
- Nennleistungsaufnahme: 272 VA
- Schutzbeschaltung: Transientenüberspannungsschutz; Varistor
- Leistungsfaktor (cos phi): 0,5
- Einschaltzeit typisch: < 1 s
- Eingangssicherung: 6,3 A (intern (Geräteschutz))
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K)
- Ableitstrom gegen PE: < 0,25 mA
DC-Betrieb
- Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
- Eingangsspannungsbereich: 99 V DC ... 275 V DC
- Einschaltspannung: ? 88 V DC
- Abschaltspannung: < 60 V DC
- Spannungsart der Versorgungsspannung: AC/DC
- Netzausfallüberbrückungszeit: > 100 ms (230 V AC)
- Stromaufnahme: 1,4 A (110 V DC)
- 0,6 A (250 V DC)
Ausgangsdaten
- Wirkungsgrad: > 90 % (bei 230 V AC und Nennwerten)
- Ausgangscharakteristik: U/I with dynamic load reserve
- Nennausgangsspannung: 24 V DC ±1 %
- Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 28 V DC (> 24 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 5 A
- Dynamischer Boost (IDyn.Boost): 7,5 A (5 s)
- Derating: > 60 °C ... 70 °C (2,5 % / K)
- Rückspeisefestigkeit: ? 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ? 30 V DC
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %)
- < 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz)
- < 0,1 % (Eingangsspannungsänderung ±10 %)
- Restwelligkeit: < 50 mVSS (bei Nennwerten)
- Ausgangsleistung: 120 W
- 180 W
- Verlustleistung Leerlauf maximal: < 1 W
- Verlustleistung Nennlast maximal: < 16 W
- Anstiegszeit: ? 12 ms (UOUT (10 % ... 90 %))
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Serienschaltbarkeit: ja
Signal: DC OK
- Schaltspannung maximal: 30 V AC/DC
- Dauerlaststrom: 100 mA
Anschlussdaten
LED Signalisierung
- Signalisierungsarten: LED
Potenzialfreier Signalkontakt
- Signalausgang: LED-Statusanzeige
- Benennung Signalisierung: DC OK
- Statusanzeige: LED "DC OK"
- Farbe: grün
Elektrische Eigenschaften
- Anzahl Phasen: 1,00
- Isolationsspannung Eingang/Ausgang: 3 kV AC (Typprüfung)
- 1,5 kV AC (Stückprüfung)
Artikeleigenschaften
- Produkttyp: Stromversorgung
- MTBF (IEC 61709, SN 29500): > 3380000 h (25 °C)
- > 1970000 h (40 °C)
- > 900000 h (60 °C)
Isolationseigenschaften
- Schutzklasse: II (im geschlossenen Schaltschrank)
- Verschmutzungsgrad: 2
Maße
- Breite: 35 mm
- Höhe: 130 mm
- Tiefe: 115 mm
Einbaumaß
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar: horizontal 0 mm (? 40 °C) 10 mm (? 70 °C), vertikal 50 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Kunststoff
- Ausführung der Gehäuse: Polycarbonat
- Ausführung der Haube: Polycarbonat
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Umgebungstemperatur (Startup type tested): -40 °C
- Einsatzhöhe: ? 5000 m (> 2000 m, Derating: 10 %/1000 m)
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei 25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
- 15 Hz ... 150 Hz, 4g, 90 min.
