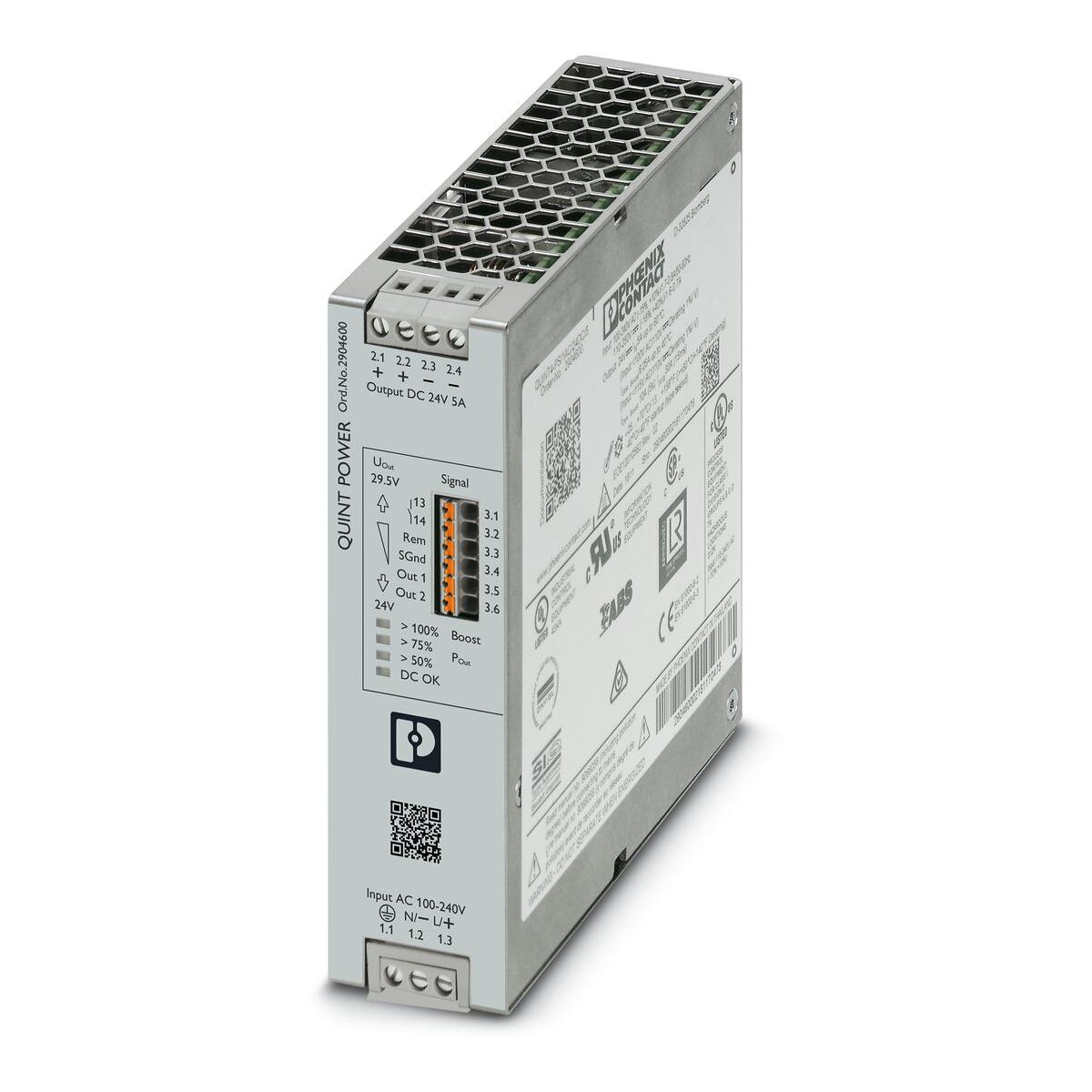

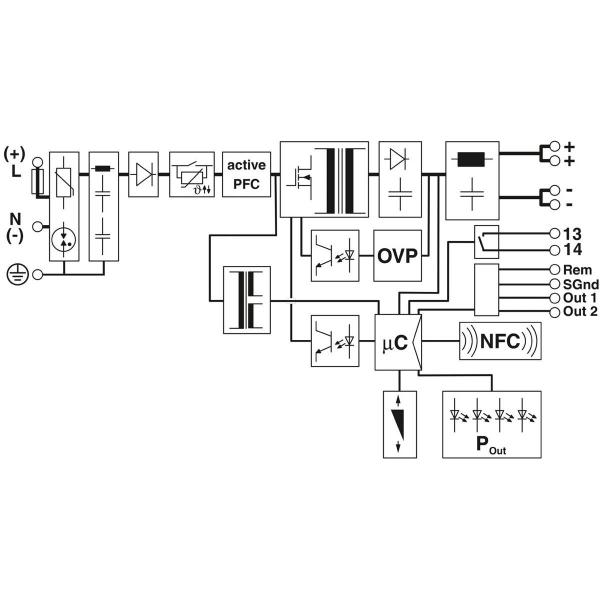

Primär getaktete Stromversorgung QUINT POWER mit wählbarer Ausgangskennlinie, SFB Technology (Selective Fuse Breaking) und NFC-Schnittstelle, Eingang: 1-phasig, Ausgang: 24 V DC / 5 A.
Technische Daten:
Eingangsdaten
- Steuereingang (konfigurierbar) Rem: Ausgangsleistung EIN/AUS (SLEEP MODE)
- Default: Ausgangsleistung EIN (>40 k?/24 V DC/offene Brücke zwischen REM und SGnd)
AC-Betrieb
- Netzform: Sternnetz
- Eingangsnennspannungsbereich: 100 V AC ... 240 V AC
- Eingangsspannungsbereich: 100 V AC ... 240 V AC -15 % ... +10 %
- Derating: < 100 V AC (1 %/V)
- Spannungsfestigkeit max.: 300 V AC 60 s
- Landesnetzspannung typisch: 120 V AC
- 230 V AC
- Spannungsart der Versorgungsspannung: AC
- Einschaltstromstoß: typ. 14 A (bei 25 °C)
- Einschaltstromstoß: integral (I2t)< 0,3 A2s
- Einschaltstromstoßbegrenzung: 14 A (nach 1 ms)
- Frequenzbereich AC: 50 Hz ... 60 Hz -10 % ... +10 %
- Frequenzbereich (fN): 50 Hz ... 60 Hz -10 % ... +10 %
- 16,7 Hz (nach EN 50163)
- Netzausfallüberbrückungszeit: typ. 28 ms (120 V AC)
- typ. 38 ms (230 V AC)
- Stromaufnahme: 1,7 A (100 V AC)
- 1,5 A (120 V AC)
- 0,9 A (230 V AC)
- 0,8 A (240 V AC)
- Nennleistungsaufnahme: 163 VA
- Schutzbeschaltung: Transientenüberspannungsschutz; Varistor, Gasableiter
- Leistungsfaktor (cos phi): 0,82
- Einschaltzeit: < 500 ms
- Einschaltzeit typisch: 300 ms (aus dem SLEEP MODE)
- Eingangssicherung: 6,3 A (träge, intern)
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
- Ableitstrom gegen PE: < 3,5 mA
- 1,1 mA (264 V AC, 60 Hz)
- DC-Betrieb
- Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
- Eingangsspannungsbereich: 110 V DC ... 250 V DC -18 % ... +40 %
- Derating: < 110 V DC (1 %/V)
- Spannungsart der Versorgungsspannung: DC
- Stromaufnahme: 1,6 A (110 V DC)
- 0,7 A (250 V DC)
Ausgangsdaten
- Wirkungsgradtyp.: 88,8 % (120 V AC)
- typ. 89,2 % (230 V AC)
- Ausgangscharakteristik: U/I Advanced
- Smart HICCUP
- FUSE MODE
- Nennausgangsspannung: 24 V DC
- Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 29,5 V DC (leistungskonstant)
- Nennausgangsstrom (IN): 5 A
- Statischer Boost (IStat.Boost): 6,25 A
- Dynamischer Boost (IDyn.Boost): 10 A (5 s)
- Selective Fuse Breaking (ISFB): 30 A (15 ms)
- Magnetische Sicherungsauslösung: A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
- Derating: > 60 °C ... 70 °C (2,5 % / K)
- Rückspeisefestigkeit: ? 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ? 32 V DC
- Regelabweichung: < 0,5 % (Laständerung statisch 10 % ... 90 %)
- < 4 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz))
- < 0,25 % (Eingangsspannungsänderung ±10 %)
- Restwelligkeit: < 30 mVSS (bei Nennwerten)
- Kurzschlussfest: ja
- Leerlauffest: ja
- Ausgangsleistung: 120 W
- 150 W
- 240 W
- Scheinleistung: 180 VA (120 V, UOUT = 24 V, IOUT = stat. Boost)
- 198 VA (230 V, UOUT = 24 V, IOUT = stat. Boost)
- Verlustleistung Leerlauf maximal: < 3 W (120 V AC)
- < 3 W (230 V AC)
- Verlustleistung Nennlast maximal: < 17 W (120 V AC)
- < 16 W (230 V AC)
- Verlustleistung SLEEP MODE: < 3 W (120 V AC)
- < 3 W (230 V AC)
- Crest Faktortyp. 1,55 (120 V AC)
- typ. 1,78 (230 V AC)
- Anstiegszeit: 50 ms (UOut = 10 % ... 90 %)
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Serienschaltbarkeit: ja
Signal
- Signalerde SGnd: Bezugspotenzial für Out1, Out2 und Rem
Signal Out 1 (konfigurierbar)
- Digital: 24 V DC 20 mA
- Default: 24 V DC 20 mA 24 V DC für UOut > 0,9 x USet
Signal Out 2 (konfigurierbar)
- Digital: 24 V DC 20 mA
- Analog: 4 mA ... 20 mA ±5 % (Bürde ?400 ?)
- Default: 24 V DC 20 mA 24 V DC für POut < PN
- Signal Relais 13/14 (konfigurierbar)
- Default: geschlossen (UOut > 0,9 USet)
- Digital: 24 V DC 1 A
- 30 V AC/DC 0,5 A
Anschlussdaten
Eingang
- Anschlussart: Schraubanschluss
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.: 0,25 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.: 2,5 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.: 0,25 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.: 2,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Abisolierlänge: 6,5 mm
- Anzugsdrehmoment min: 0,5 Nm
- Anzugsdrehmoment max: 0,6 Nm
Ausgang
- Anschlussart: Schraubanschluss
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.: 0,25 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.: 2,5 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.: 0,25 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.: 2,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Abisolierlänge: 6,5 mm
- Anzugsdrehmoment min: 0,5 Nm
- Anzugsdrehmoment max: 0,6 Nm
Signal
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 1 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 1,5 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.: 0,2 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.: 0,75 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.: 0,2 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.: 1,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 16
- Abisolierlänge: 8 mm
LED Signalisierung
- Signalisierungsarten: LED
- Potenzialfreier Signalkontakt
- Aktiver Signalausgang Out1 (digital, konfigurierbar)
- Aktiver Signalausgang Out2 (digital, analog, konfigurierbar)
Remote-Kontakt
Signalausgang
- POut: > 100 % (LED leuchtet gelb, Ausgangsleistung > 120 W)
- UOut: > 0,9 x USet (LED leuchtet grün)

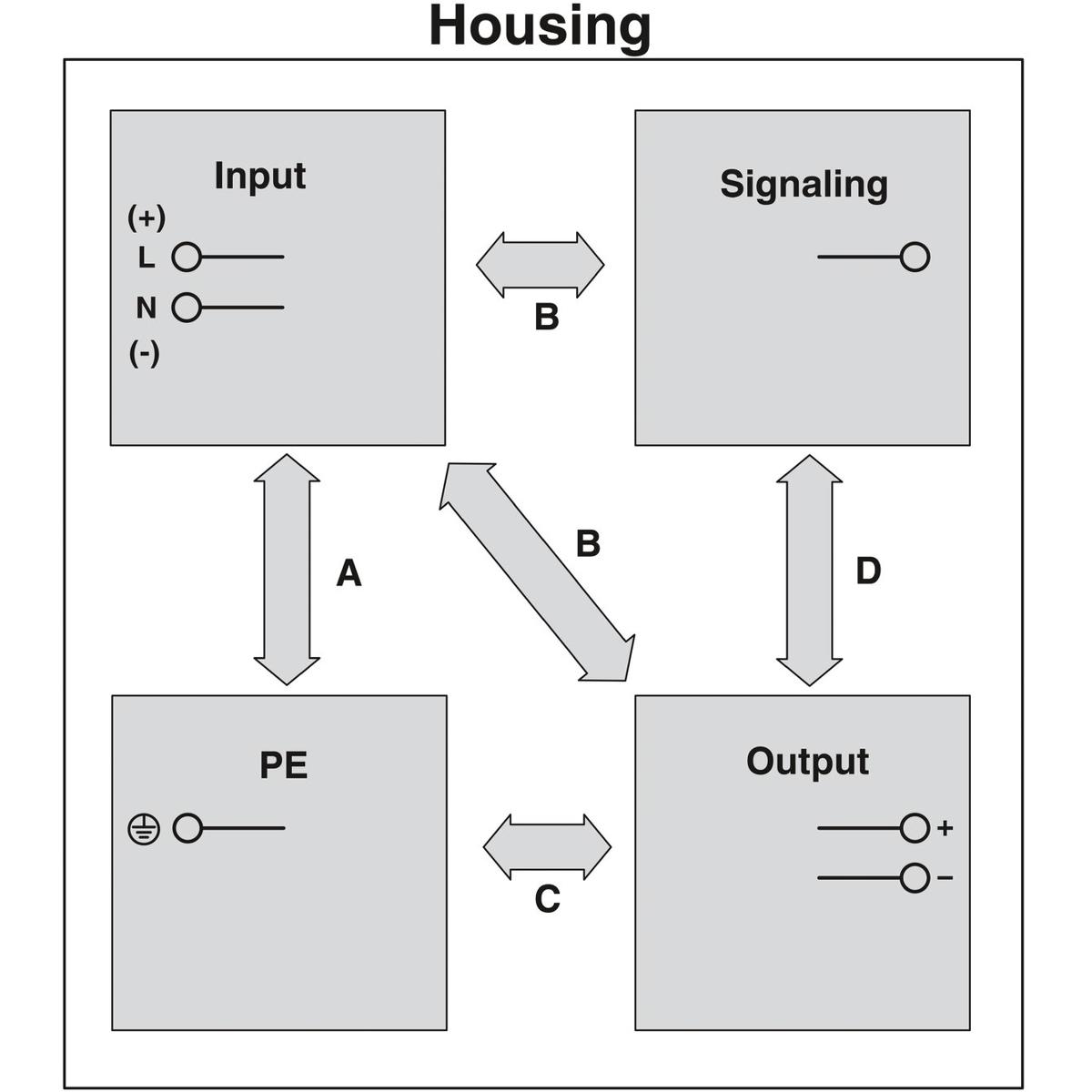

Elektrische Eigenschaften
- Anzahl Phasen: 1,00
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung)
- 2 kV AC (Stückprüfung)
- Isolationsspannung Ausgang/PE: 0,5 kV DC (Typprüfung)
- 0,5 kV DC (Stückprüfung)
- Isolationsspannung Eingang/PE: 3,5 kV AC (Typprüfung)
- 2,4 kV AC (Stückprüfung)
- Schaltfrequenz: 90 kHz ... 110 kHz (Hilfswandler-Stufe)
- 50 kHz ... 235 kHz (Hauptwandler-Stufe)
- 55 kHz ... 625 kHz (PFC-Stufe)
Artikeleigenschaften

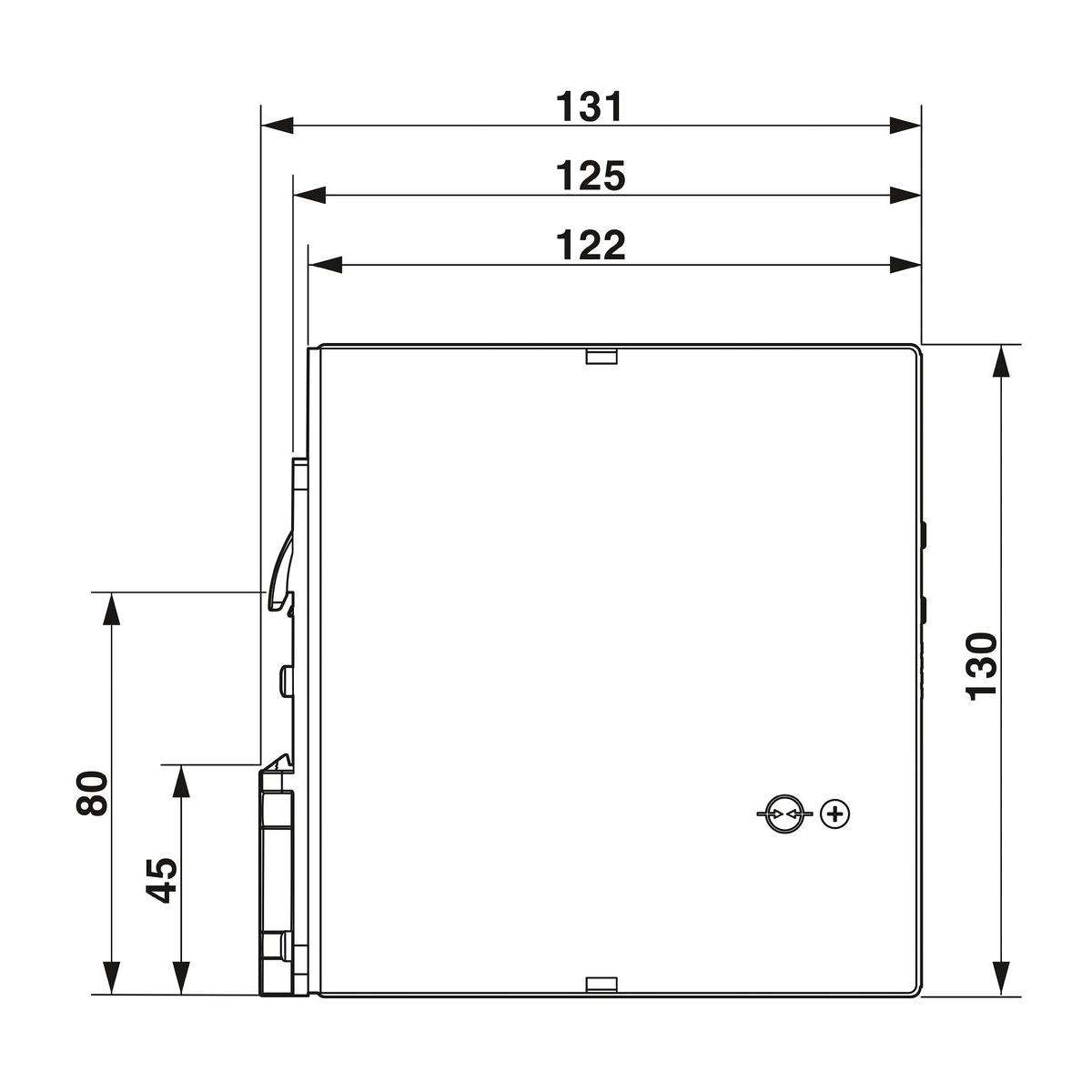

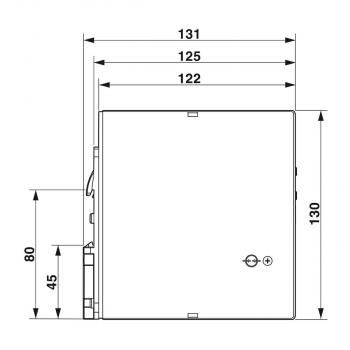

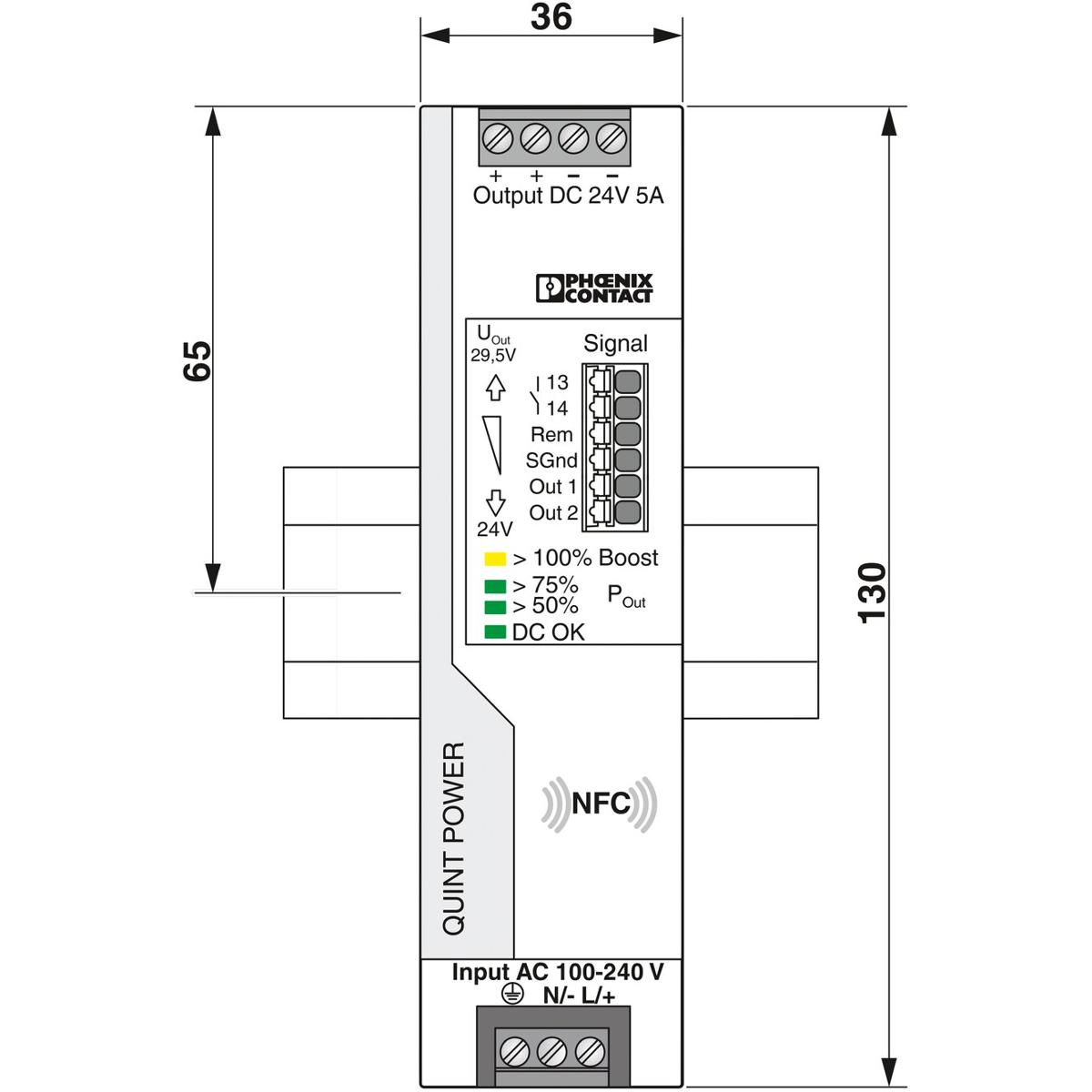

Maße
- Breite: 36 mm
- Höhe: 130 mm
- Tiefe: 125 mm
Einbaumaß
- Einbauabstand rechts/links: 5 mm / 5 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
Alternative Montage
- Breite: 122 mm
- Höhe: 130 mm
- Tiefe: 39 mm
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar: PN ?50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
- anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Ausführung der HaubeRostfreier Stahl X6: Cr17
- Ausführung der Seitenteile: Aluminium
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Umgebungstemperatur (Startup type tested): -40 °C
- Einsatzhöhe: ? 5000 m (> 2000 m, Derating beachten)
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei 25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- Vibration (Betrieb): 5 Hz ... 100Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C)
