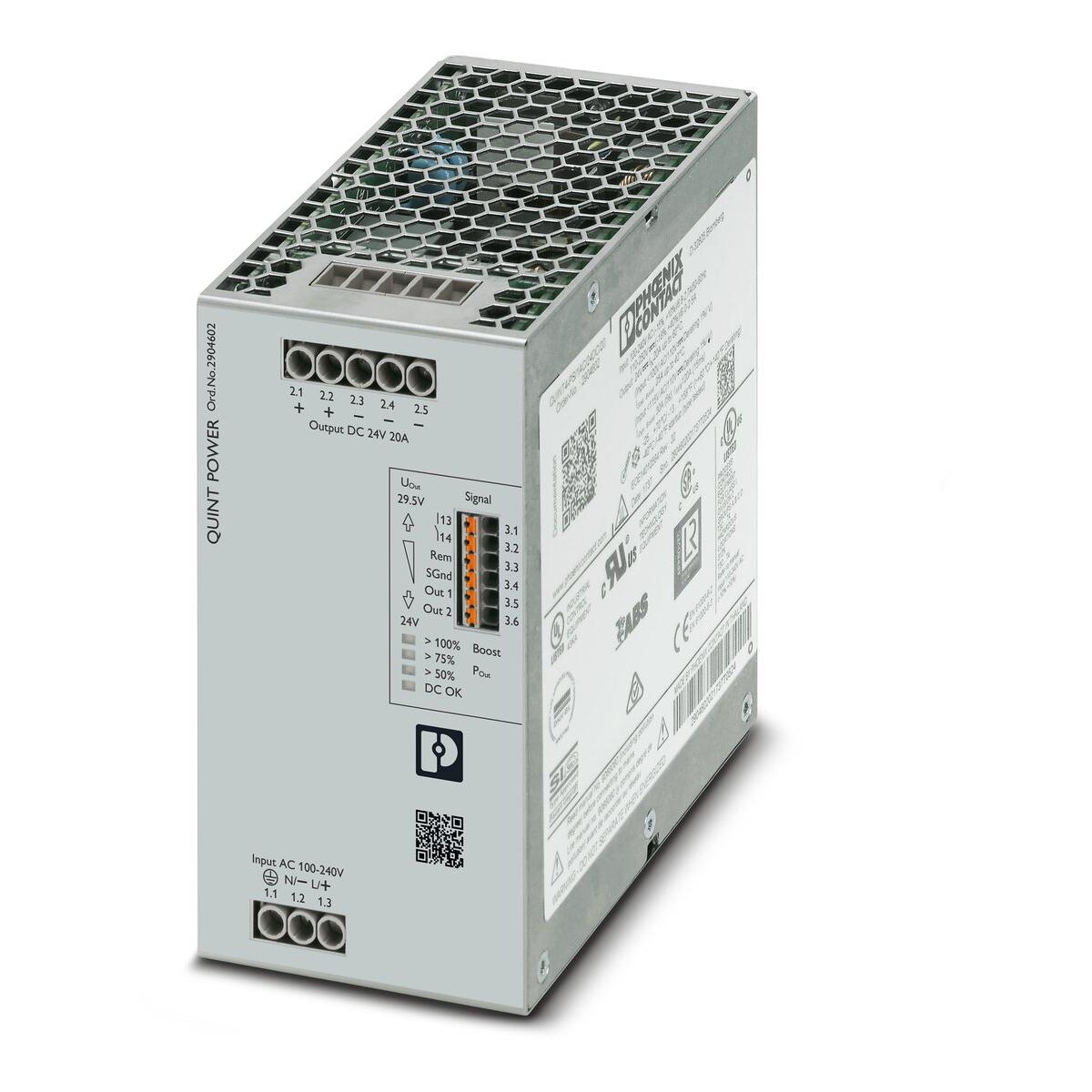

Die vierte Generation der leistungsstarken Stromversorgungen QUINT POWER sorgt mit neuen Funktionen für höchste Anlagenverfügbarkeit. Meldeschwellen und Kennlinien können über die NFC- Schnittstelle individuell angepasst werden.
Die einmalige SFB Technology und die präventive Funktionsüberwachung der Stromversorgung QUINT POWER erhöhen die Verfügbarkeit Ihrer Applikation.
Technische Daten:
Eingangsdaten
- Steuereingang (konfigurierbar) Rem: Ausgangsleistung EIN/AUS (SLEEP MODE)
- Default: Ausgangsleistung EIN (>40 k?/24 V DC/offene Brücke zwischen REM und SGnd)
AC-Betrieb
- Netzform: Sternnetz
- Eingangsnennspannungsbereich: 100 V AC ... 240 V AC
- Eingangsspannungsbereich: 100 V AC ... 240 V AC -15 % ... +10 %
- Derating: < 100 V AC (1 %/V)
- Spannungsfestigkeit max.: 300 V AC 60 s
- Landesnetzspannung typisch: 120 V AC
- 230 V AC
- Spannungsart der Versorgungsspannung: AC
- Einschaltstromstoß: typ. 11 A (bei 25 °C)
- Einschaltstromstoßintegral (I2t): < 0,4 A2s
- Einschaltstromstoßbegrenzung: 11 A (nach 1 ms)
- Frequenzbereich AC50 Hz ... 60 Hz -10 % ... +10 %
- Frequenzbereich (fN)50 Hz ... 60 Hz -10 % ... +10 %
- 16,7 Hz (nach EN 50163)
- Netzausfallüberbrückungszeit: typ. 28 ms (120 V AC)
- typ. 29 ms (230 V AC)
- Stromaufnahme: 6,8 A (100 V AC)
- 5,5 A (120 V AC)
- 2,8 A (230 V AC)
- 2,7 A (240 V AC)
- Nennleistungsaufnahme: 520 VA
- Schutzbeschaltung: Transientenüberspannungsschutz; Varistor, Gasableiter
- Leistungsfaktor (cos phi): 0,98
- Einschaltzeit: < 1 s
- Einschaltzeit typisch: 300 ms (aus dem SLEEP MODE)
- Eingangssicherung: 12 A (träge, intern)
- Auswahl geeigneter Sicherung für den Eingangsschutz: 10 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
- Ableitstrom gegen PE: < 3,5 mA
- 1,7 mA (264 V AC, 60 Hz)
DC-Betrieb
- Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
- Eingangsspannungsbereich: 110 V DC ... 250 V DC -18 % ... +40 %
- Derating: < 110 V DC (1 %/V)
- Spannungsart der Versorgungsspannung: DC
- Stromaufnahme: 6 A (110 V DC)
- 2,5 A (250 V DC)
Ausgangsdaten
- Wirkungsgrad: typ. 92,4 % (120 V AC)
- typ. 94 % (230 V AC)
- Ausgangscharakteristik: U/I Advanced
- Smart HICCUP
- FUSE MODE
- Nennausgangsspannung: 24 V DC
- Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 29,5 V DC (leistungskonstant)
- Nennausgangsstrom (IN): 20 A
- Statischer Boost (IStat.Boost): 25 A
- Dynamischer Boost (IDyn.Boost): 30 A (5 s)
- Selective Fuse Breaking (ISFB): 120 A (15 ms)
- Magnetische Sicherungsauslösung: A1...A16 / B2...B13 / C1...C6 / Z1...Z16
- Derating: > 60 °C ... 70 °C (2,5 % / K)
- Rückspeisefestigkeit: ? 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ? 32 V DC
- Regelabweichung: < 0,5 % (Laständerung statisch 10 % ... 90 %)
- < 4 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz))
- < 0,25 % (Eingangsspannungsänderung ±10 %)
- Restwelligkeit: < 50 mVSS (bei Nennwerten)
- Kurzschlussfest: ja
- Leerlauffest: ja
- Ausgangsleistung: 480 W
- 600 W
- 720 W
- Scheinleistung: 660 VA (120 V, UOUT = 24 V, IOUT = stat. Boost)
- 644 VA (230 V, UOUT = 24 V, IOUT = stat. Boost)
- Verlustleistung Leerlauf maximal: < 5 W (120 V AC)
- < 5 W (230 V AC)
- Verlustleistung Nennlast maximal: < 40 W (120 V AC)
- < 32 W (230 V AC)
- Verlustleistung SLEEP MODE: < 5 W (120 V AC)
- < 5 W (230 V AC)
- Crest Faktor: typ. 1,55 (120 V AC)
- typ. 1,65 (230 V AC)
- Anstiegszeit: < 1 s (UOut = 10 % ... 90 %)
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Serienschaltbarkeit: ja
Signal
- Signalerde SGnd: Bezugspotenzial für Out1, Out2 und Rem
Signal Out 1 (konfigurierbar)
- Digital: 24 V DC 20 mA
- Default: 24 V DC 20 mA 24 V DC für UOut > 0,9 x USet
Signal Out 2 (konfigurierbar)
- Digital: 24 V DC 20 mA
- Analog: 4 mA ... 20 mA ±5 % (Bürde ?400 ?)
- Default: 24 V DC 20 mA 24 V DC für POut < PN
- Signal Relais 13/14 (konfigurierbar)
- Defaultgeschlossen (UOut > 0,9 USet)
- Digital: 24 V DC 1 A
- 30 V AC/DC 0,5 A
Anschlussdaten
LED Signalisierung
- Signalisierungsarten: LED
- Potenzialfreier Signalkontakt
- Aktiver Signalausgang Out1 (digital, konfigurierbar)
- Aktiver Signalausgang Out2 (digital, analog, konfigurierbar)
- Remote-Kontakt
- Signalerde SGnd
Signalausgang
- POut> 100 % (LED leuchtet gelb, Ausgangsleistung > 480 W)
- UOut> 0,9 x USet (LED leuchtet grün)

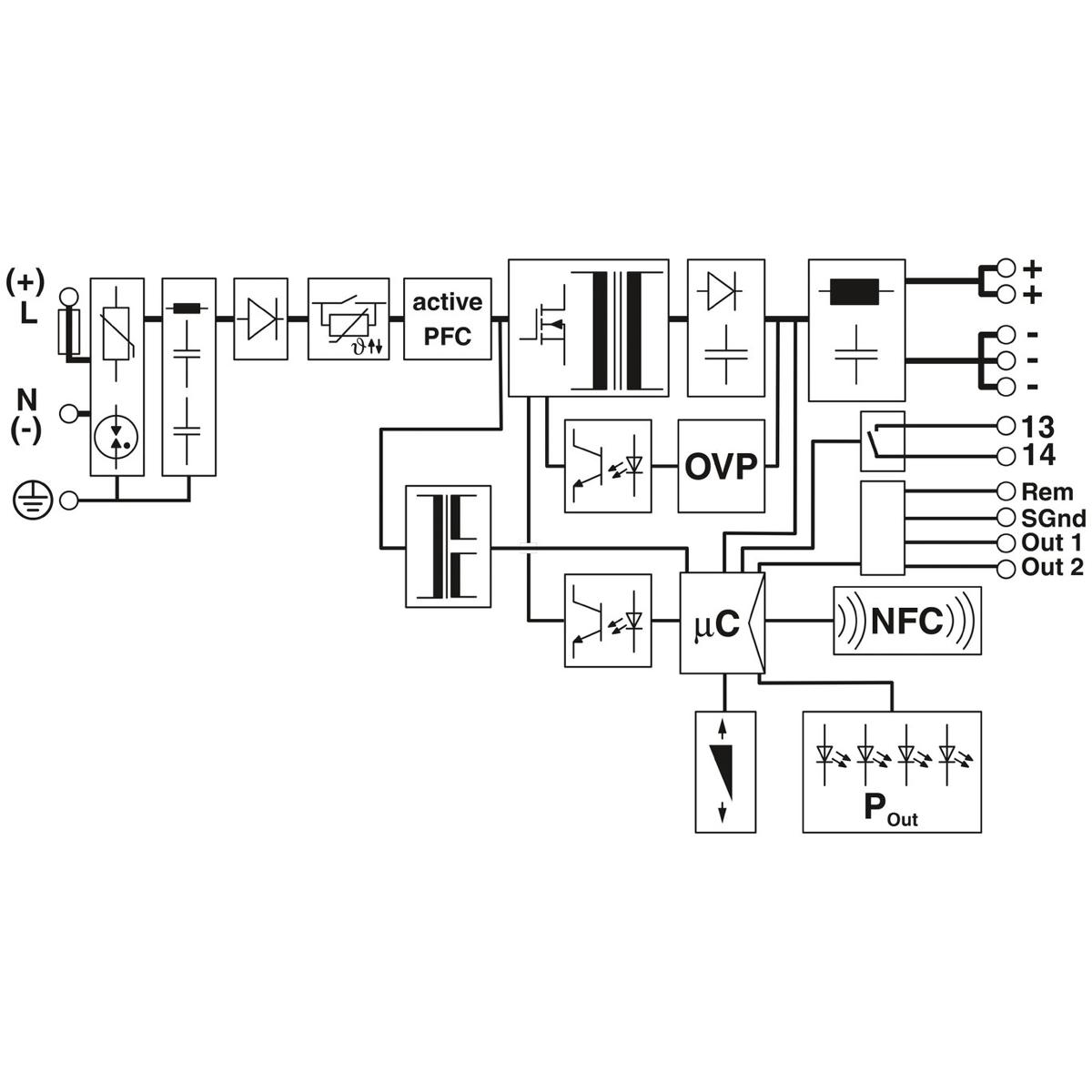

Elektrische Eigenschaften
- Anzahl Phasen: 1,00

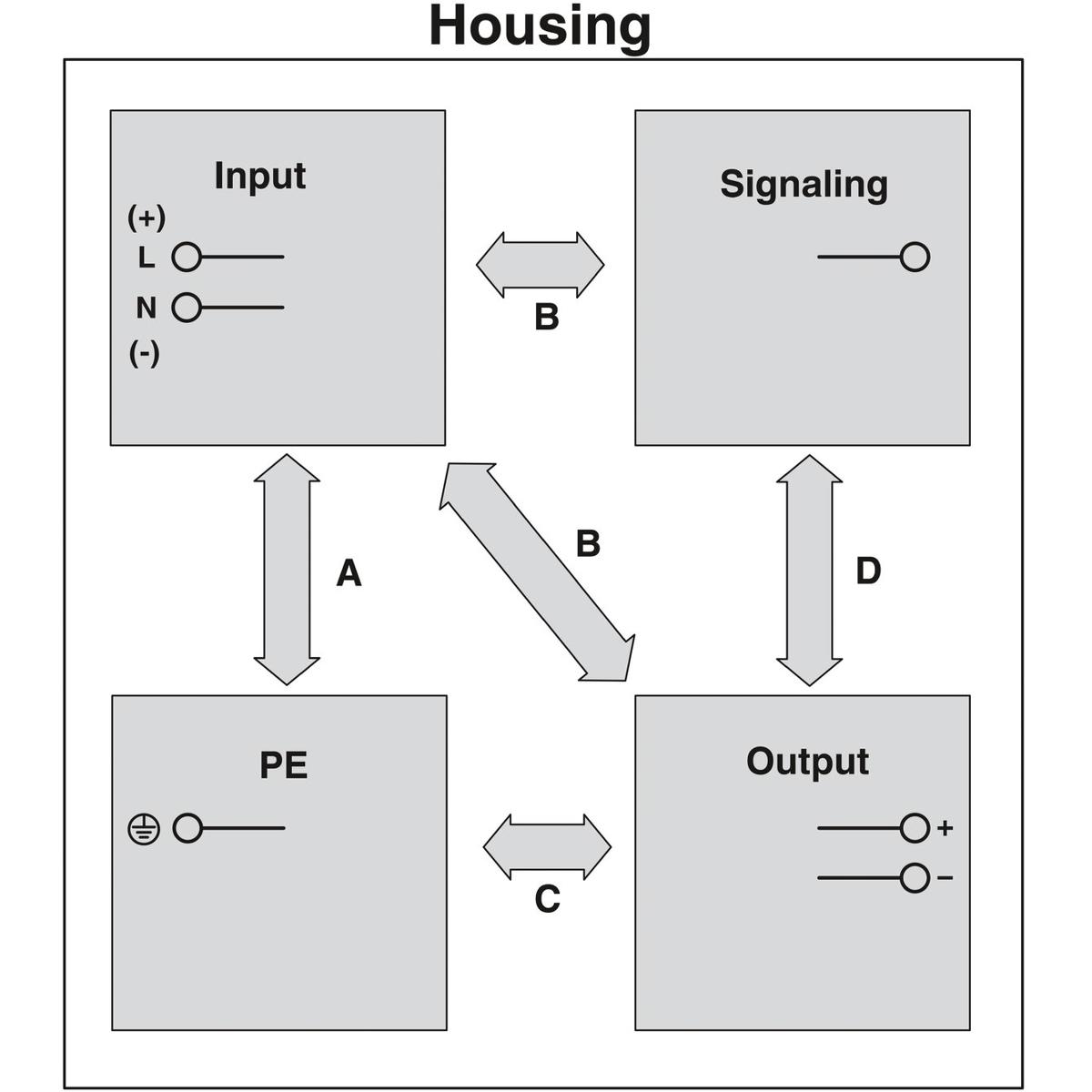

- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung)
- 2 kV AC (Stückprüfung)
- Isolationsspannung Ausgang/PE: 0,5 kV DC (Typprüfung)
- 0,5 kV DC (Stückprüfung)
- Isolationsspannung Eingang/PE: 2,5 kV AC (Typprüfung)
- 2,4 kV AC (Stückprüfung)
- Schaltfrequenz: 90 kHz ... 110 kHz (Hilfswandler-Stufe)
- 70 kHz ... 330 kHz (Hauptwandler-Stufe)
- 50 kHz ... 70 kHz (PFC-Stufe)
Artikeleigenschaften

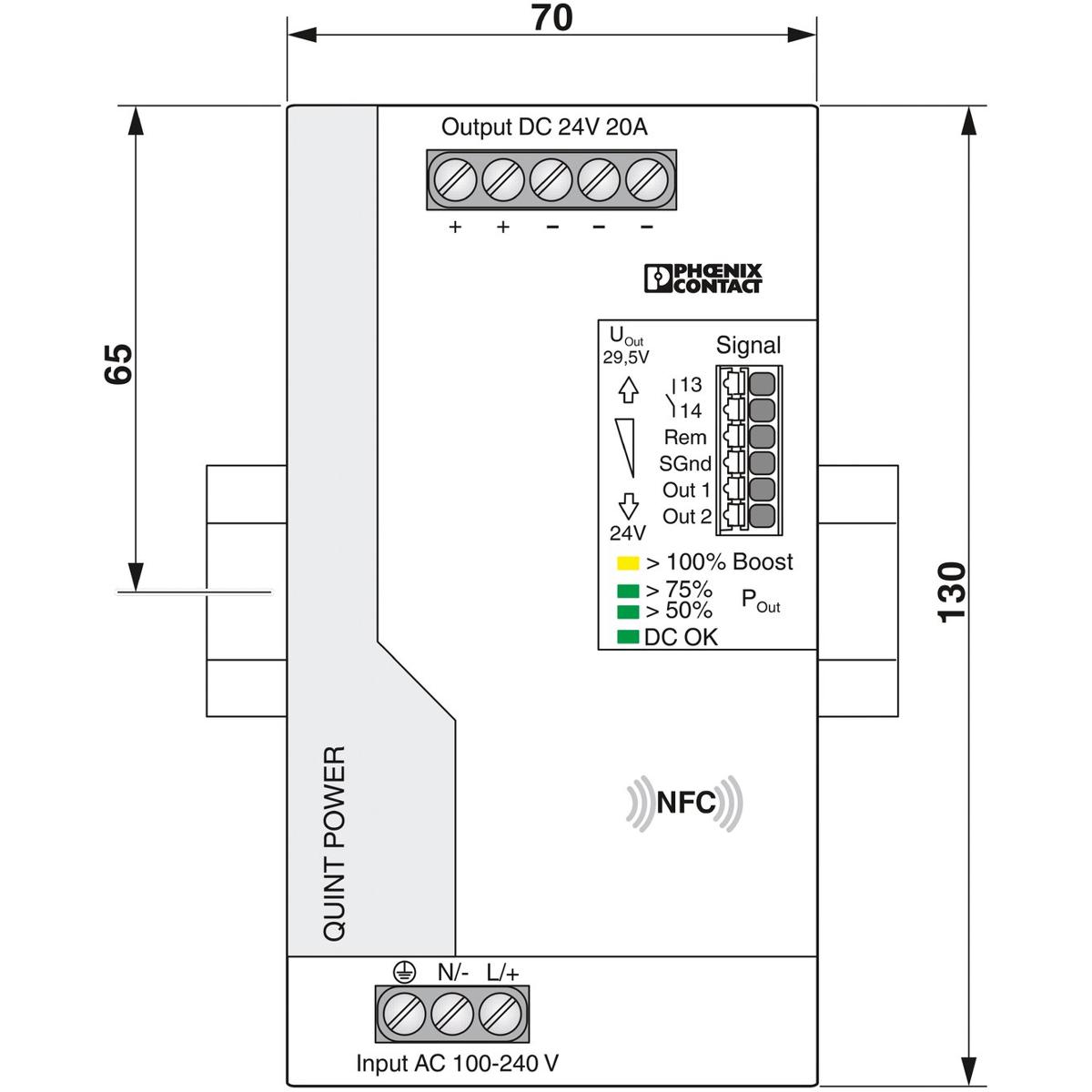

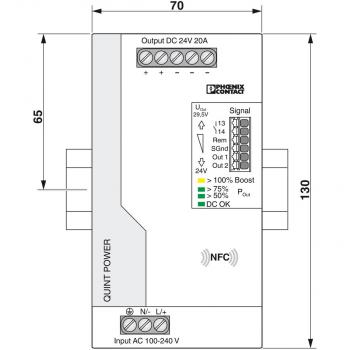

Maße
- Breite: 70 mm
- Höhe: 130 mm
- Tiefe: 125 mm
Einbaumaß
- Einbauabstand rechts/links: 5 mm / 5 mm
- Einbauabstand oben/unten: 50 mm / 50 mm

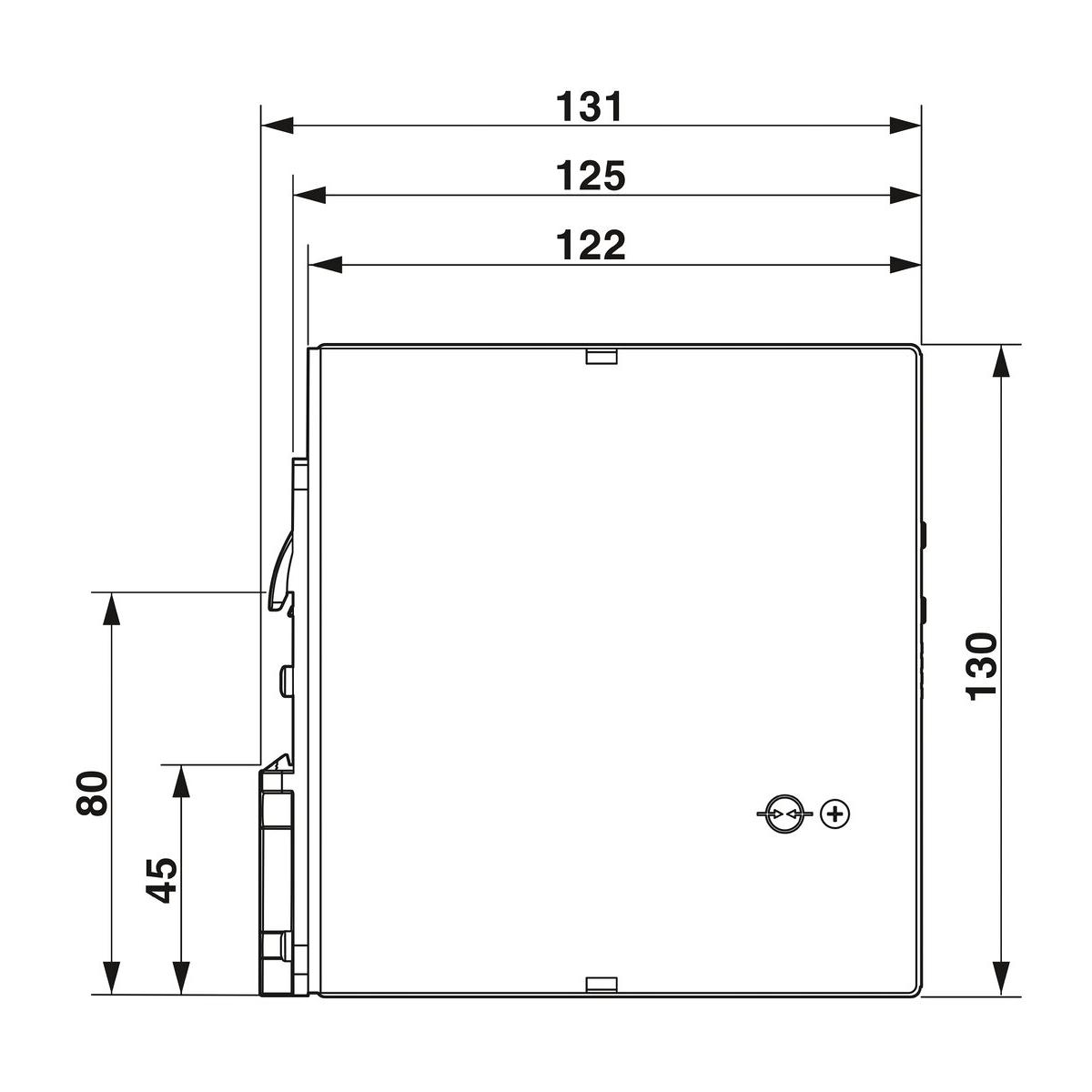

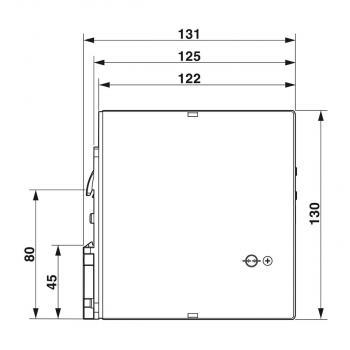

Alternative Montage
- Breite: 122 mm
- Höhe: 130 mm
- Tiefe: 73 mm
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar: PN ?50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
- anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Ausführung der Haube: Rostfreier Stahl X6Cr17
- Ausführung der Seitenteile: Aluminium
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Umgebungstemperatur (Startup type tested): -40 °C
- Einsatzhöhe: ? 5000 m (> 2000 m, Derating beachten)
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei 25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- Vibration (Betrieb): 5 Hz ... 100Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C)
