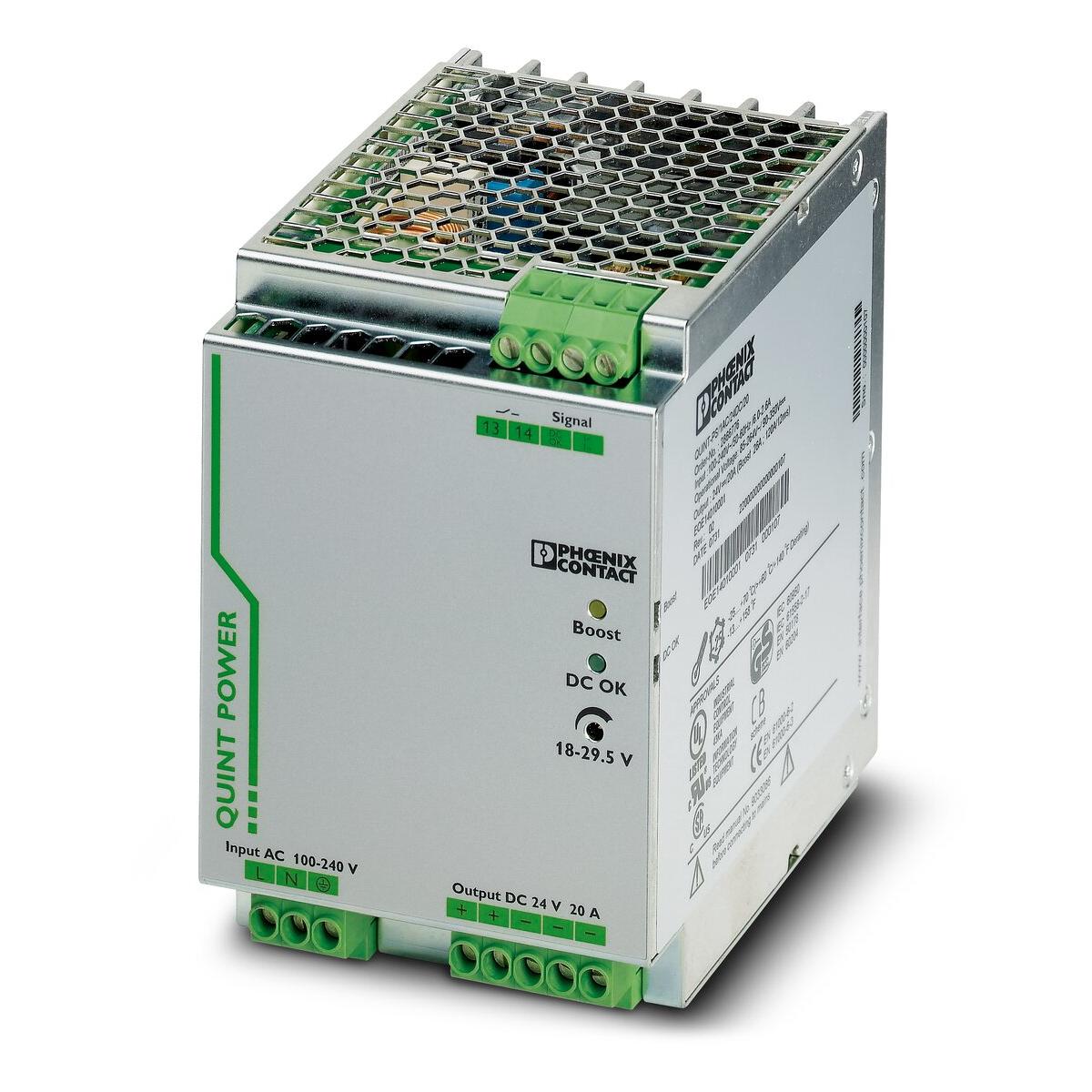

QUINT POWER Stromversorgungen mit höchster Funktionalität
Für die selektive und damit wirtschaftliche Absicherung von Anlagen löst QUINT POWER Leitungsschutzschalter mit 6-fachem Nennstrom magnetisch und damit schnell aus. Die hohe Anlagenverfügbarkeit wird zudem durch die präventive Funktionsüberwachung sichergestellt, die kritische Betriebszustände meldet, bevor Fehler auftreten.
Das zuverlässige Starten schwieriger Lasten erfolgt mittels der statischen Leistungsreserve POWER BOOST. Dank der einstellbaren Spannung sind alle Bereiche von 5 V DC ... 56 V DC abgedeckt.
Technische Daten:
Artikeleigenschaften
AC-Betrieb
- Eingangsnennspannungsbereich: 100 V AC ... 240 V AC
- Eingangsspannungsbereich: 85 V AC ... 264 V AC
- 90 V DC ... 350 V DC
- Eingangsspannungsbereich AC: 85 V AC ... 264 V AC
- Eingangsspannungsbereich DC: 90 V DC ... 350 V DC
- Spannungsfestigkeit max.: 300 V AC
- Spannungsart der Versorgungsspannung: AC/DC
- Einschaltstromstoß: < 20 A
- Einschaltstromstoßintegral (I2t): < 3,2 A2s
- Frequenzbereich AC: 45 Hz ... 65 Hz
- Frequenzbereich DC: 0 Hz
- Netzausfallüberbrückungszeit: > 32 ms (120 V AC)
- > 32 ms (230 V AC)
- Stromaufnahme: 5,1 A (120 V AC)
- 2,3 A (230 V AC)
- 4,9 A (110 V DC)
- 2,4 A (220 V DC)
- Nennleistungsaufnahme: 569 VA
- Schutzbeschaltung: Transientenüberspannungsschutz; Varistor
- Leistungsfaktor (cos phi): 0,89
- Einschaltzeit typisch: < 0,6 s
- Eingangssicherung: 12 A (träge, intern)
- Zulässige Vorsicherung: B10 B16 AC:
- Zulässige Vorsicherung DCDC: Geeignete Sicherung vorschalten
- Auswahl geeigneter Sicherung für den Eingangsschutz: 10 A ... 16 A (AC: Charakteristik B, C, D, K)
- Ableitstrom gegen PE: < 3,5 mA
Ausgangsdaten
- Wirkungsgrad: > 93 % (bei 230 V AC und Nennwerten)
- Ausgangscharakteristik: U/I
- Nennausgangsspannung: 24 V DC ±1 %
- Einstellbereich der Ausgangsspannung (USet): 18 V DC ... 29,5 V DC (> 24 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 20 A (-25 °C ... 60 °C, UOUT = 24 V DC)
- POWER BOOST (IBoost): 26 A (-25 °C ... 40 °C dauerhaft, UOUT = 24 V DC)
- Selective Fuse Breaking (ISFB): 120 A (12 ms)
- Magnetische Sicherungsauslösung: B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6
- Derating: 60 °C ... 70 °C (2,5 % / K)
- Rückspeisefestigkeit: max. 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): < 35 V DC
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %)
- < 2 % (Laständerung dynamisch 10 % ... 90 %)
- < 0,1 % (Eingangsspannungsänderung ±10 %)
- Restwelligkeit: < 30 mVSS (bei Nennwerten)
- Kurzschlussfest: ja
- Ausgangsleistung: 480 W
- Verlustleistung Leerlauf maximal: 8 W
- Verlustleistung Nennlast maximal: 40 W
- Anstiegszeit: < 0,1 s (UOUT (10 % ... 90 %))
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Serienschaltbarkeit: ja
Signal: DC-OK, aktiv
- Beschreibung des Ausgangs: UOUT > 0,9 x UN: High-Signal
- Schaltspannungsbereich: 18 V DC ... 24 V DC
- Einschaltstrom maximal: ? 20 mA (kurzschlussfest)
- Dauerlaststrom: ? 20 mA
Signal: DC-OK, potenzialfrei
- Beschreibung des Ausgangs: Relaiskontakt, UOUT > 0,9 x UN: Kontakt geschlossen
- Schaltspannung maximal: 30 V AC
- 24 V DC
- Einschaltstrom maximal: 0,5 A
- 1 A
- Dauerlaststrom: ? 1 A
Signal: POWER BOOST, aktiv
- Beschreibung des Ausgangs: IOUT < IN: High-Signal
- Schaltspannungsbereich: 18 V DC ... 24 V DC
- Ausgangsspannung: + 24 V DC
- Einschaltstrom maximal: 20 mA (kurzschlussfest)
- Dauerlaststrom: ? 20 mA
Signal: DC-OK, aktiv
- Beschreibung des Ausgangs: UOUT > 0,9 x UN: High-Signal
- Schaltspannungsbereich: 18 V DC ... 24 V DC
- Einschaltstrom maximal: ? 20 mA (kurzschlussfest)
- Dauerlaststrom: ? 20 mA
Signal: DC-OK, potenzialfrei
- Beschreibung des Ausgangs: Relaiskontakt, UOUT > 0,9 x UN: Kontakt geschlossen
- Schaltspannung maximal: 30 V AC
- 24 V DC
- Einschaltstrom maximal: 0,5 A
- 1 A
- Dauerlaststrom: ? 1 A
Signal: POWER BOOST, aktiv
- Beschreibung des Ausgangs: IOUT < IN: High-Signal
- Schaltspannungsbereich: 18 V DC ... 24 V DC
- Ausgangsspannung: + 24 V DC
- Einschaltstrom maximal: 20 mA (kurzschlussfest)
- Dauerlaststrom: ? 20 mA
Signal: DC-OK, aktiv
- Beschreibung des Ausgangs: UOUT > 0,9 x UN: High-Signal
- Schaltspannungsbereich: 18 V DC ... 24 V DC
- Einschaltstrom maximal: ? 20 mA (kurzschlussfest)
- Dauerlaststrom: ? 20 mA
Signal: DC-OK, potenzialfrei
- Beschreibung des Ausgangs: Relaiskontakt, UOUT > 0,9 x UN: Kontakt geschlossen
- Schaltspannung maximal: 30 V AC
- 24 V DC
- Einschaltstrom maximal: 0,5 A
- 1 A
- Dauerlaststrom: ? 1 A
- Signal: POWER BOOST, aktiv
- Beschreibung des Ausgangs: IOUT < IN: High-Signal
- Schaltspannungsbereich: 18 V DC ... 24 V DC
- Ausgangsspannung: + 24 V DC
- Einschaltstrom maximal: 20 mA (kurzschlussfest)
- Dauerlaststrom: ? 20 mA
Anschlussdaten
LED Signalisierung
- Signalisierungsarten: LED
- aktiver Schaltausgang
- Relaiskontakt
Signalausgang: DC-OK, aktiv
- Statusanzeige: UOUT > 0,9 x UN: LED "DC OK" grün
- Hinweis zur Statusanzeige: UOUT < 0,9 x UN: LED "DC OK" blinkt
- IOUT < IN: LED leuchtet
Signalausgang: DC-OK, potenzialfrei
- Statusanzeige: UOUT > 0,9 x UN: LED "DC OK" grün
- Hinweis zur Statusanzeige: UOUT < 0,9 x UN: LED "DC OK" blinkt
- Signalausgang: POWER BOOST, aktiv
- Statusanzeige: IOUT > IN: LED "BOOST" gelb
Elektrische Eigenschaften
- Anzahl Phasen: 1,00
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung)
- 2 kV AC (Stückprüfung)
- Isolationsspannung Ausgang/PE: 500 V DC (Stückprüfung)
- Isolationsspannung Eingang/PE: 3,5 kV AC (Typprüfung)
- 2 kV AC (Stückprüfung)
Artikeleigenschaften
- Produkttyp: Stromversorgung
- MTBF (IEC 61709, SN 29500): > 900000 h (25 °C)
- > 520000 h (40 °C)
- > 235000 h (60 °C)
Isolationseigenschaften
- Schutzklasse: I
- Verschmutzungsgrad: 2
Maße
- Breite: 90 mm
- Höhe: 130 mm
- Tiefe: 125 mm
Alternative Montage
- Breite: 122 mm
- Höhe: 130 mm
- Tiefe: 93 mm
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar: PN ?50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
- anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Gehäusematerial: Metall
- Ausführung der Haube: Stahlblech verzinkt, Chrom(VI)-frei
- Ausführung der Seitenteile: Aluminium
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Umgebungstemperatur (Startup type tested): -40 °C
- Einsatzhöhe: 6000 m
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei 25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
- 15 Hz ... 150 Hz, 2,3g, 90 min.
