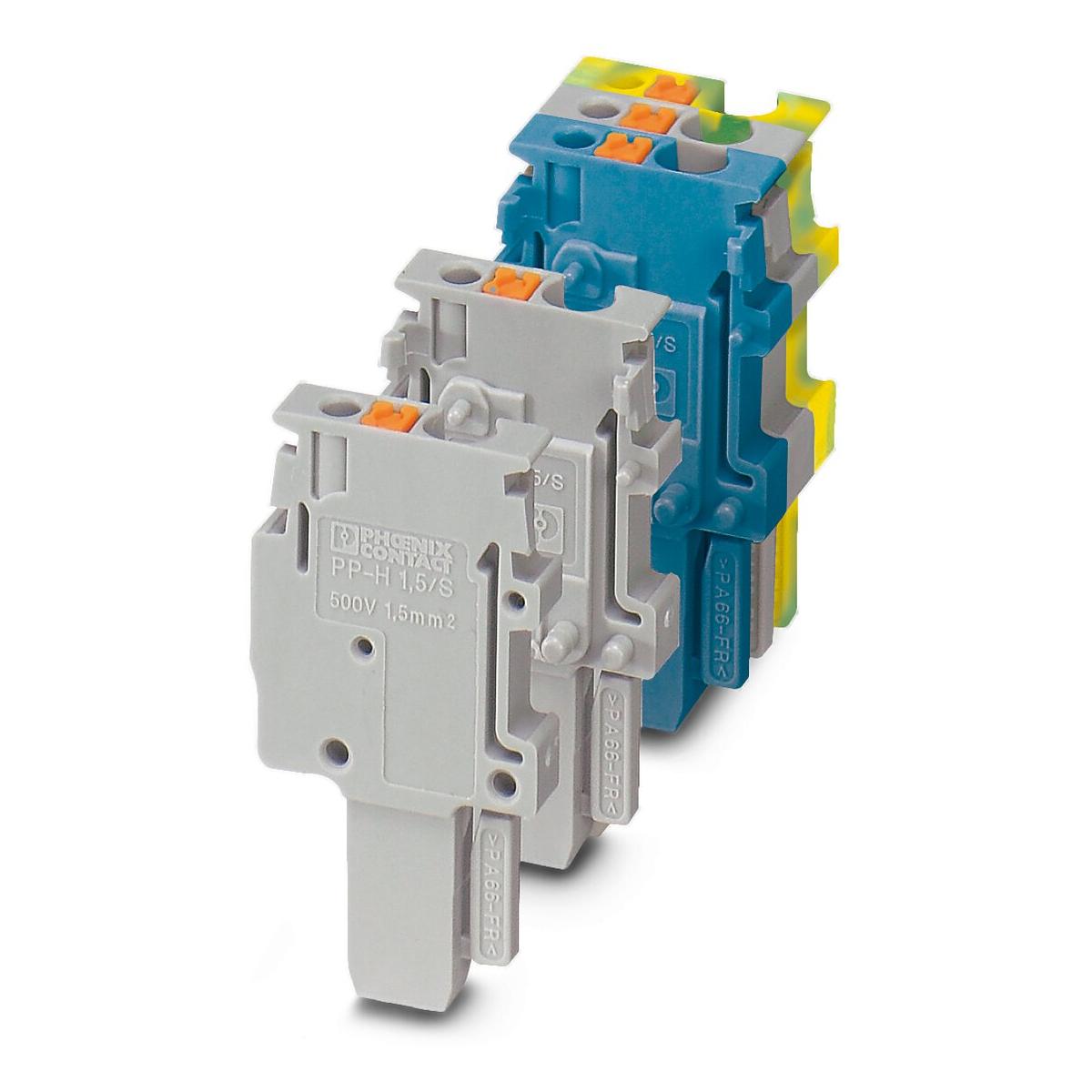

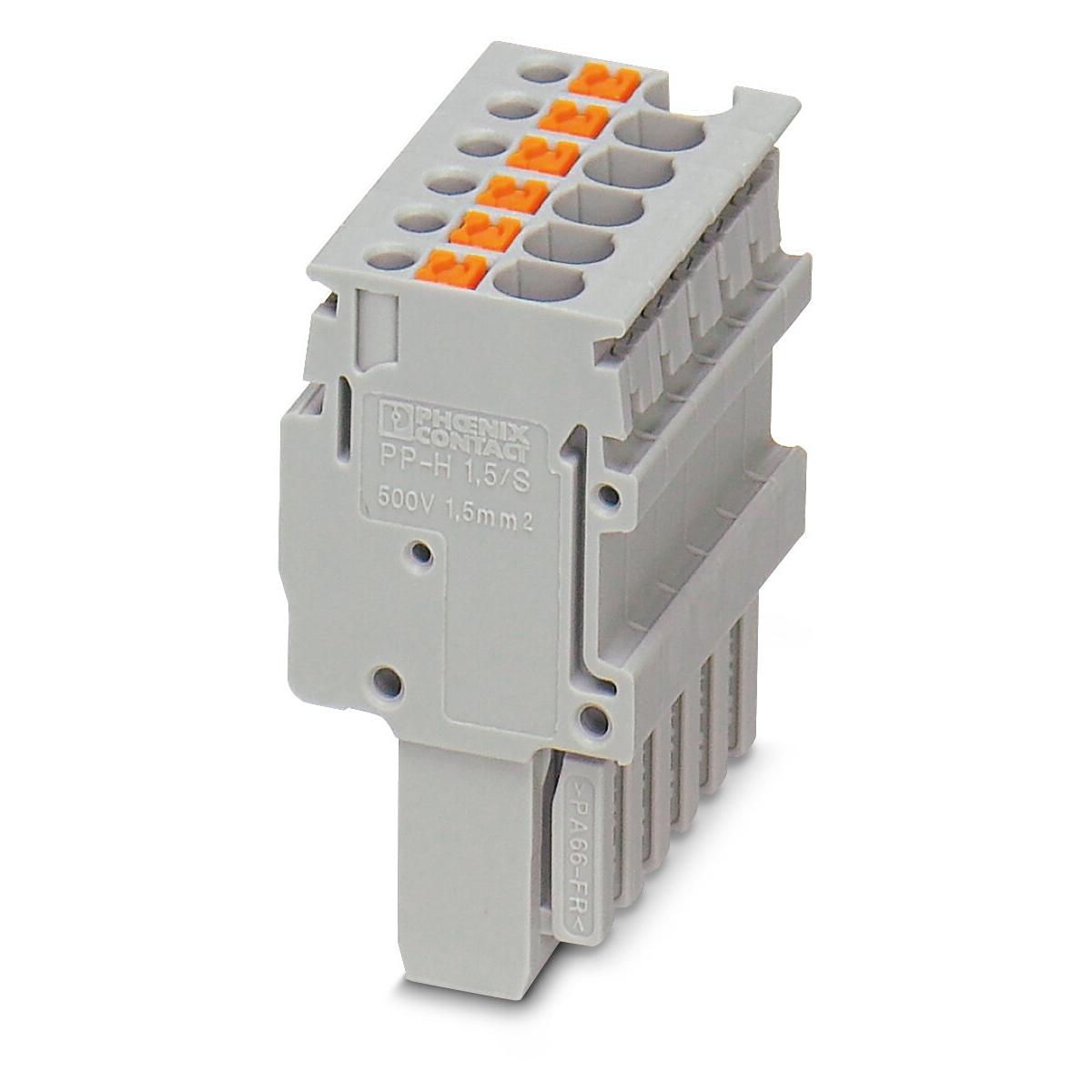

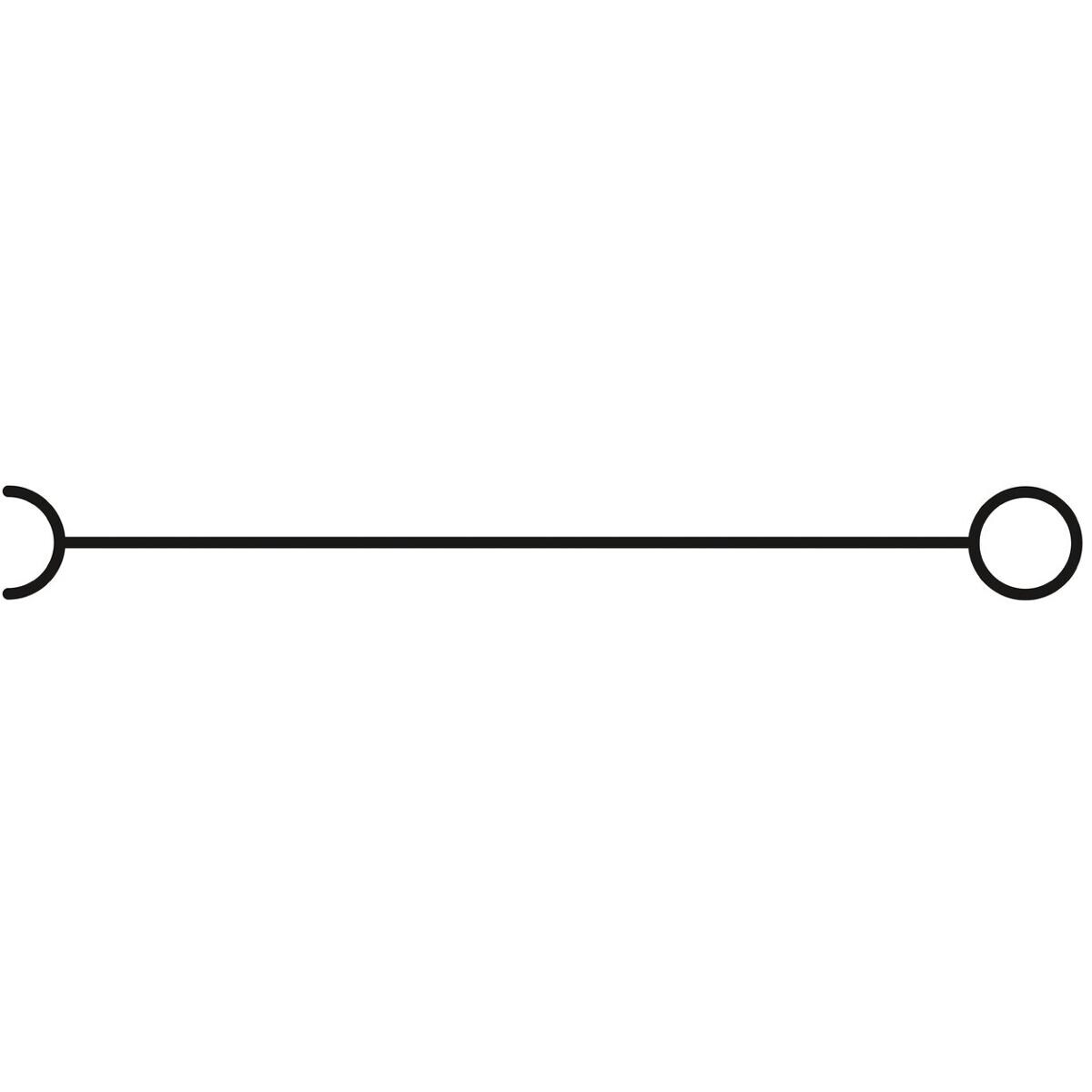

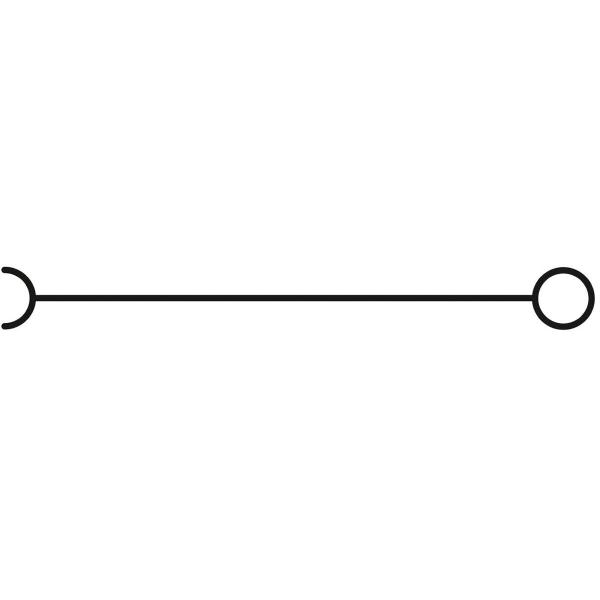

Stecker, Nennspannung: 500 V, Nennstrom: 17,5 A, Anschlussart: Push-in-Anschluss, 1. Etage, Bemessungsquerschnitt: 1,5 mm2, Querschnitt: 0,14 mm2 - 1,5 mm2, Montageart: Steckmontage, Farbe: grau.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Klemmenstecker
- Polzahl: 6
- Rastermaß: 3,5 mm
- Anwendungsbereich: Bahnindustrie
Maschinenbau
Anlagenbau
- Anzahl der Anschlüsse: 6
- Anzahl der Reihen: 1
- Ausführung: sonstige
- Potenziale: 6
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
Elektrische Eigenschaften
- Bemessungsstoßspannung: 6 kV
- Maximale Verlustleistung bei Nennbedingung: 0,56 W
Anschlussdaten
- Anzahl der Anschlüsse pro Etage: 6
- Nennquerschnitt: 1,5 mm²
1. Etage
- Abisolierlänge: 8 mm ... 10 mm
- Lehrdorn: A1 / B1
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel [AWG]: 26 ... 14
- Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse): 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse): 0,14 mm² ... 1 mm²

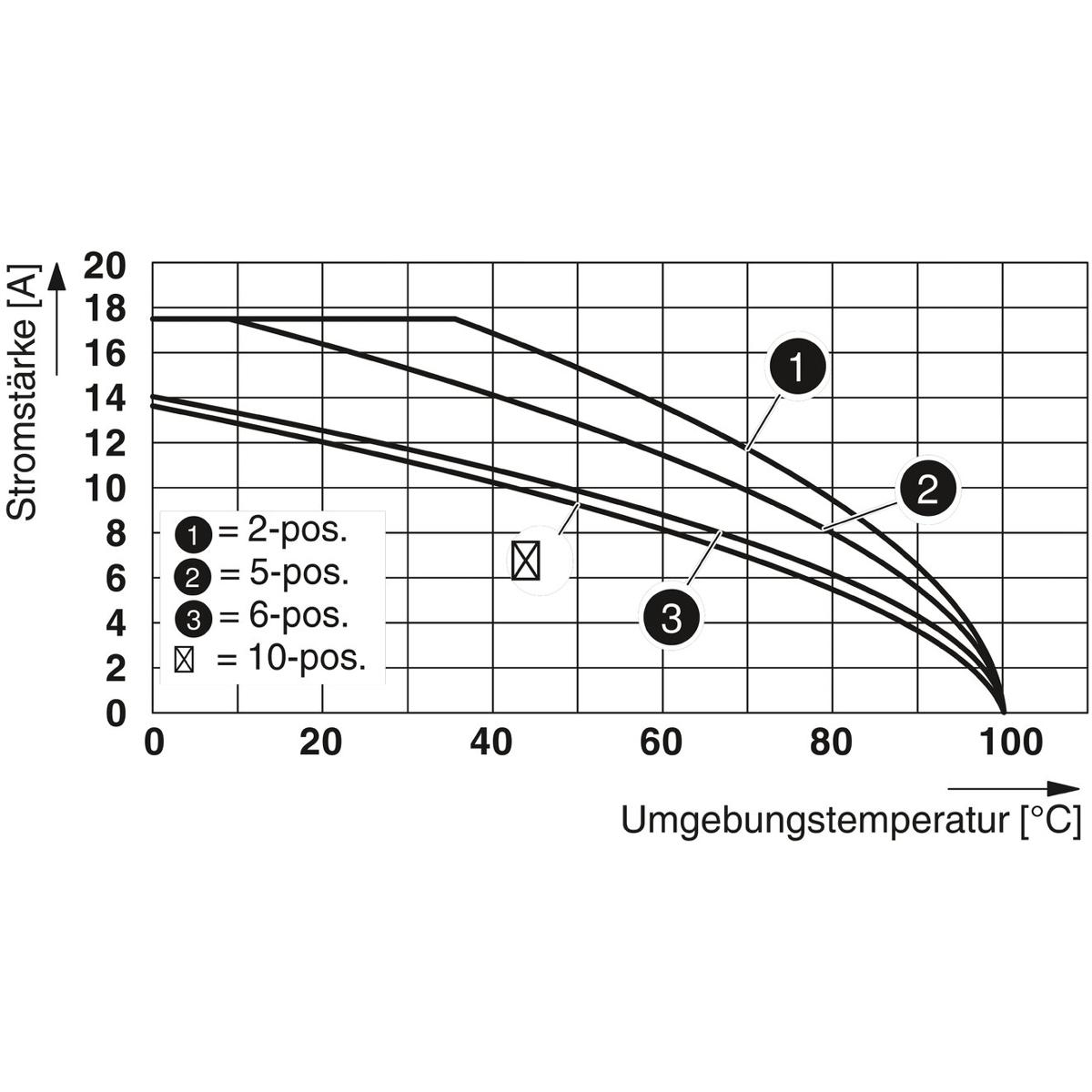

- Nennstrom: 17,5 A (Derating beachten)
- Belastungsstrom maximal: 17,5 A (bei 1,5 mm² Leiterquerschnitt)
- Nennspannung: 500 V
- Nennquerschnitt: 1,5 mm²
1. Etage Anschlussquerschnitte direkt steckbar
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse): 0,34 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse): 0,34 mm² ... 1 mm²
Maße
- Breite: 21 mm
- Höhe: 31,3 mm
- Länge: 16,5 mm
- Rastermaß: 3,5 mm
Materialangaben
- Farbe: grau
- Brennbarkeitsklasse nach UL 94: V0
- Isolierstoffgruppe: I
- Isolierstoff: PA
- Statischer Isolierstoffeinsatz in Kälte: -60 °C
- Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Relativer Isolierstoff Temperatur Index (Elec., UL 746 B): 130 °C
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 3
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26: HL 1 - HL 3
- Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354): 28 MJ/kg
- Oberflächen Flammbarkeit NFPA 130 (ASTM E 162): bestanden
- Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662): bestanden
- Rauchgastoxität NFPA 130 (SMP 800C): bestanden
Mechanische Eigenschaften
Mechanische Daten
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
- Umgebungstemperatur (Montage): -5 °C ... 70 °C
- Umgebungstemperatur (Betätigung): -5 °C ... 70 °C
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 30 % ... 70 %
Normen und Bestimmungen
- Anschluss gemäß Norm: IEC 61984
Montage
