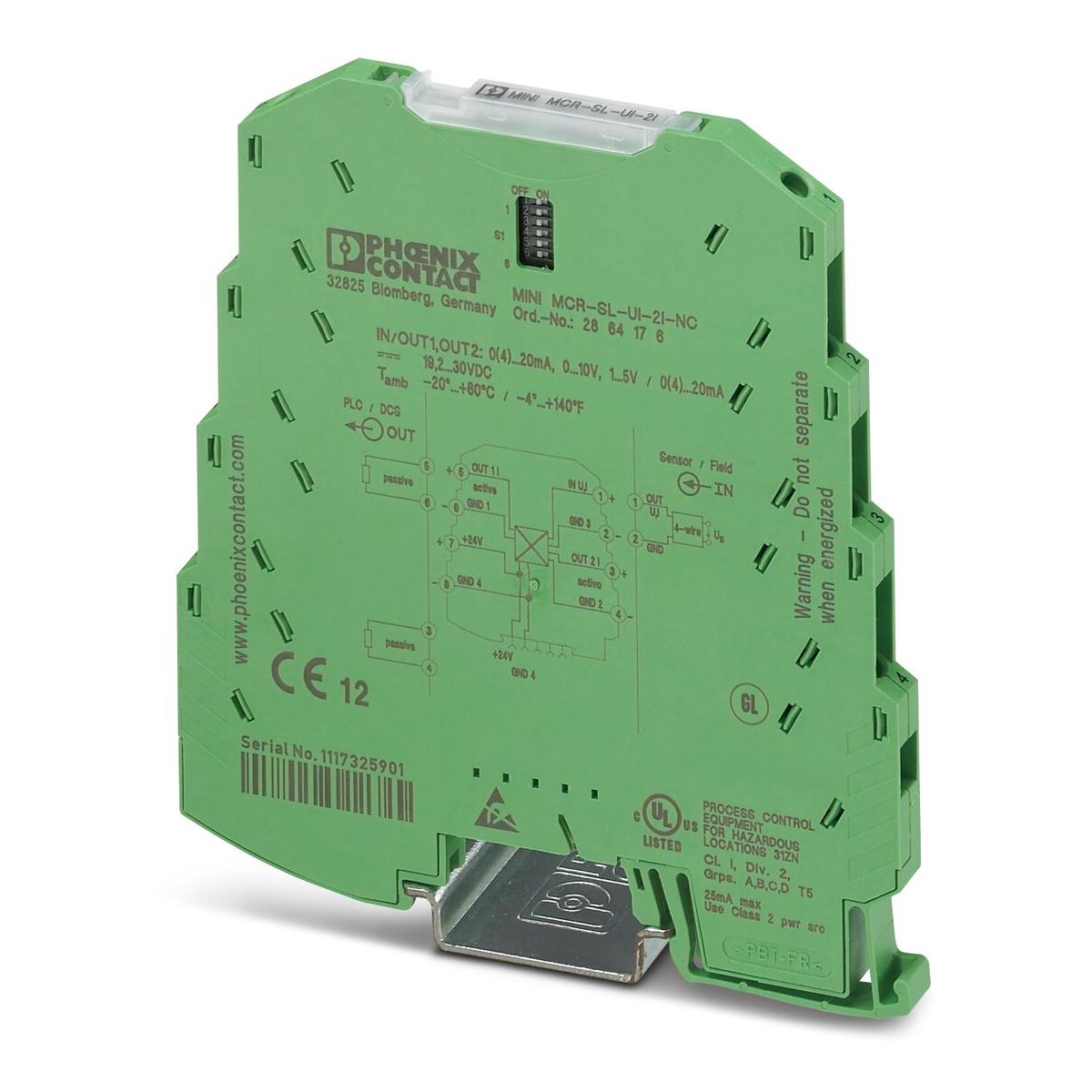

4-Wege-Signalverdoppler zur galvanischen Trennung und Verdopplung von Analogsignalen, mit Schraubanschluss, Standardkonfiguration..
Technische Daten:
Artikeleigenschaften
- Produkttyp: Signalverdoppler
- Anzahl der Kanäle: 2
- Konfiguration: DIP-Schalter
Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
Elektrische Eigenschaften
- Anzahl der Kanäle: 2
- Bemessungsisolationsspannung: 50 V AC/DC
- Galvanische Trennung: Basisisolierung nach EN 61010
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Grenzfrequenz (3 dB): ca. 35 Hz
- Maximale Verlustleistung bei Nennbedingung: 500 mW
- Prüfspannung Eingang/Ausgang/Versorgung: 1,5 kV AC (50 Hz, 60 s)
- Schutzbeschaltung: Transientenschutz
- Sprungantwort (0-99%): 10 ms
- Temperaturkoeffizient maximal: < 0,01 %/K
- Temperaturkoeffizient typisch: < 0,004 %/K
- Übertragungsfehler maximal: ? 0,2 % (vom Endwert)
- Übertragungsfehler typisch: < 0,1 %
Versorgung
- Versorgungsnennspannung: 24 V DC
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
- Stromaufnahme maximal: < 30 mA (bei 24 V DC inkl. Last)
- Leistungsaufnahme: < 600 mW

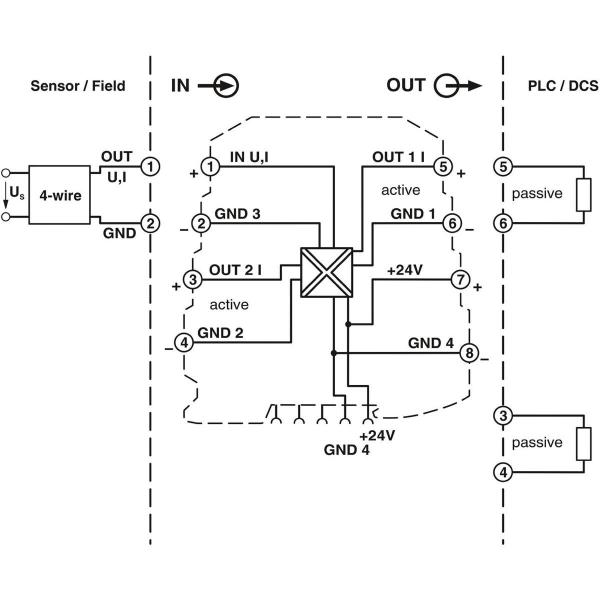

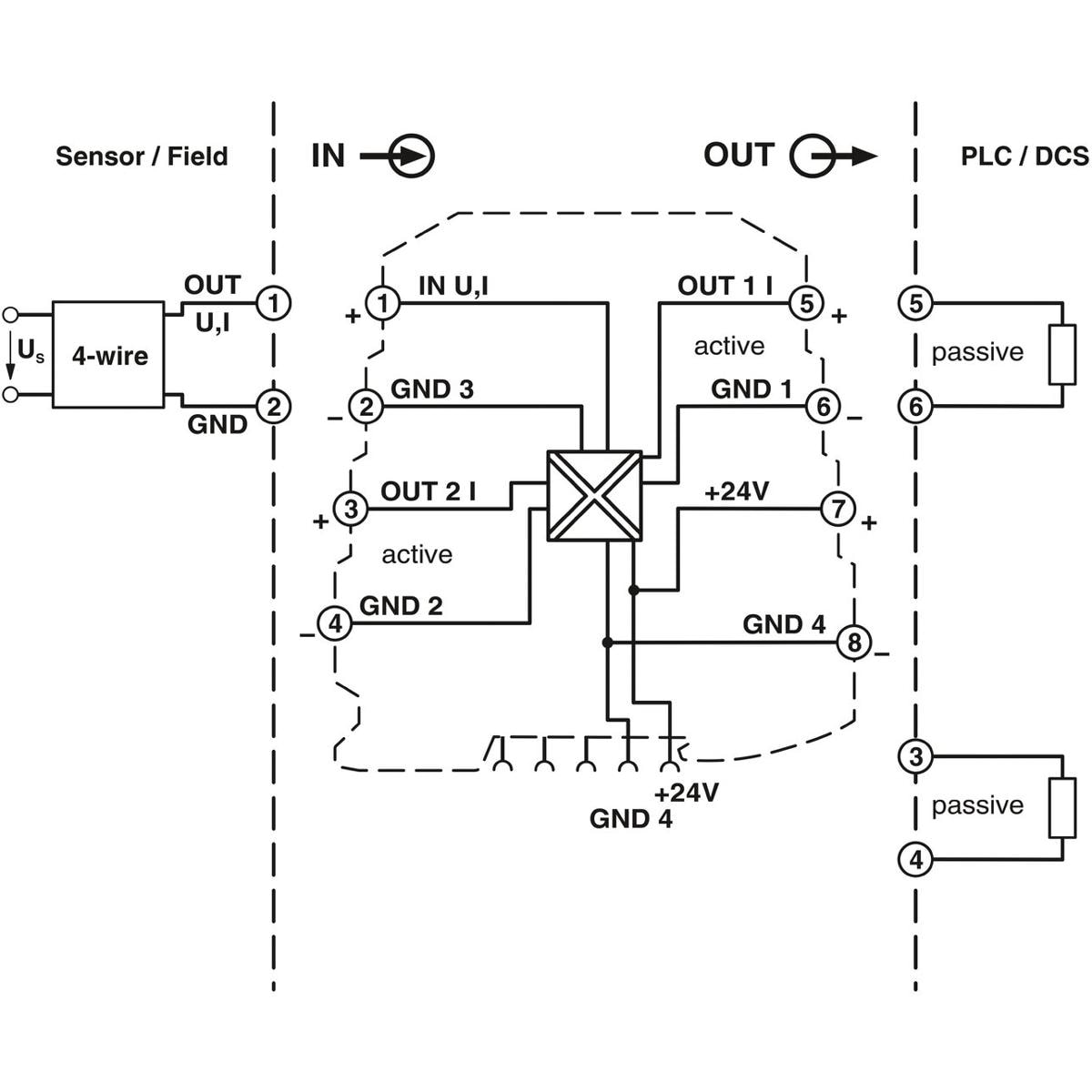

Eingangsdaten
- Signal: Spannungs-/Stromeingang
- Anzahl der Eingänge: 1
- Konfigurierbar/Programmierbar: ja, unkonfiguriert
- Eingangssignal Spannung: 0 V ... 10 V (andere Einstellung bei Bestellung angeben)
- 1 V ... 5 V
- Eingangssignal Spannung maximal: 30 V
- Eingangssignal Strom: 0 mA ... 20 mA
- 4 mA ... 20 mA
- Eingangssignal Strom maximal: 50 mA
- Eingangswiderstand Spannungseingang: ca. 100 k?
- Eingangswiderstand Stromeingang: ca. 50 ?
Ausgangsdaten
- Signal: Strom
- Benennung Ausgang: Stromausgang
- Anzahl der Ausgänge: 2
- Konfigurierbar/Programmierbar: ja, unkonfiguriert
- Leerlaufspannung: 9 V
- Ausgangssignal Strom: 2x 0 mA ... 20 mA
- 2x 4 mA ... 20 mA
- Ausgangssignal Strom maximal: ca. 22 mA
- Bürde/Ausgangslast Stromausgang: ? 250 ? (bei 20 mA)
- Ripple: < 20 mVSS (an 250 ?)
Anschlussdaten
- Anschlussart: Schraubanschluss
- Abisolierlänge: 12 mm
- Schraubengewinde: M3
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 12
- Software
Funktionalität
- Konfiguration: DIP-Schalter

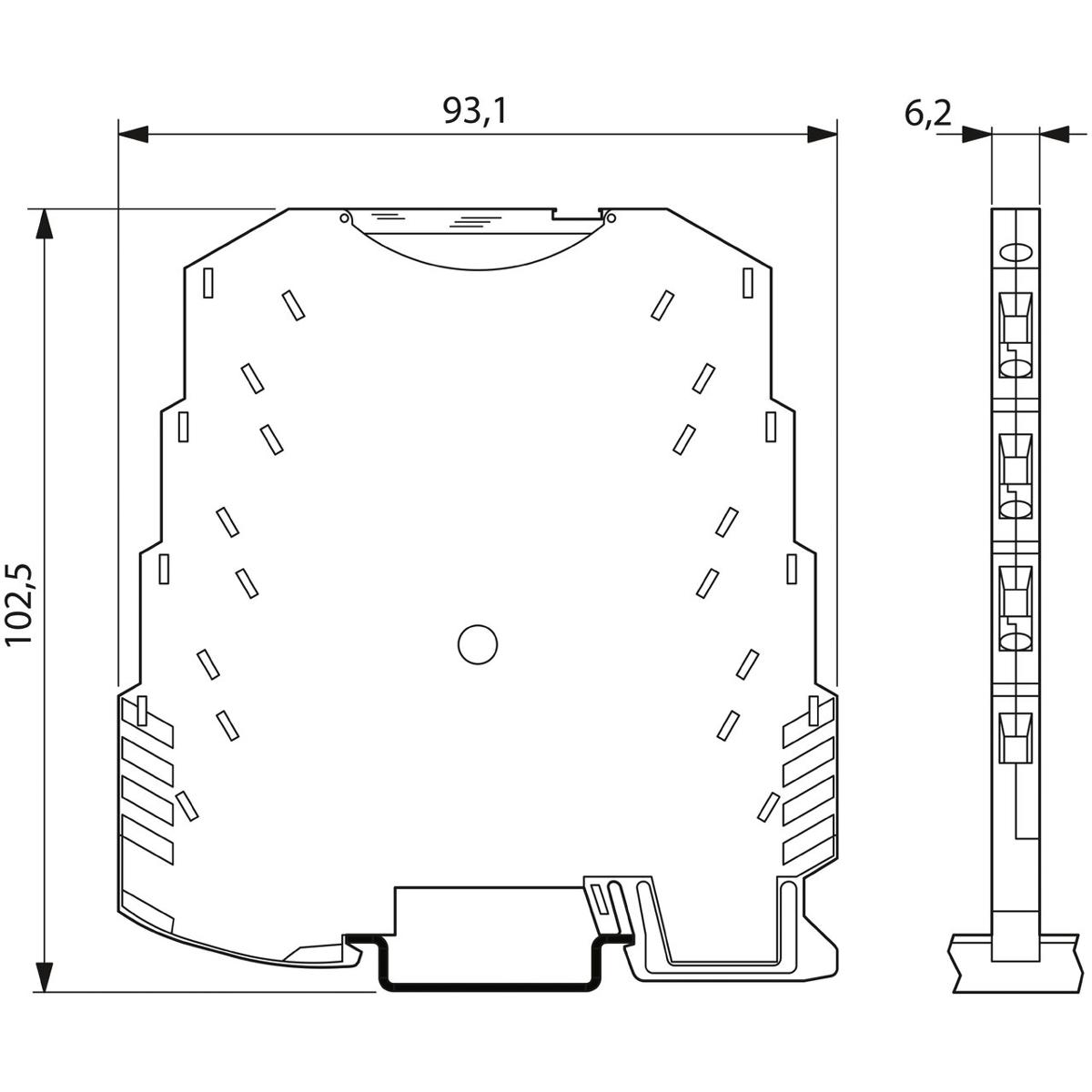

Maße
- Breite: 6,2 mm
- Höhe: 93,1 mm
- Tiefe: 101,2 mm
Materialangaben
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 2
- Material Gehäuse: PBT
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ? 2000 m
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Normen und Bestimmungen
- Galvanische Trennung: Basisisolierung nach EN 61010
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
- Einbaulage: beliebig
