Highlights- Schmale Bauweise: 6,2 mm Breite für optimale Raumnutzung.
- Galvanische Trennung: Effektive Trennung zwischen Ein- und Ausgangssignal.
- Flexibler Betrieb: Kann im Trenner- oder Speisetrennerbetrieb verwendet werden.
- Kompatible Spannung: Versorgungsspannung zwischen 19,2 V DC und 30 V DC.
- Schnelle Signalübertragung: Sprungantwort von ca. 3,5 ms.

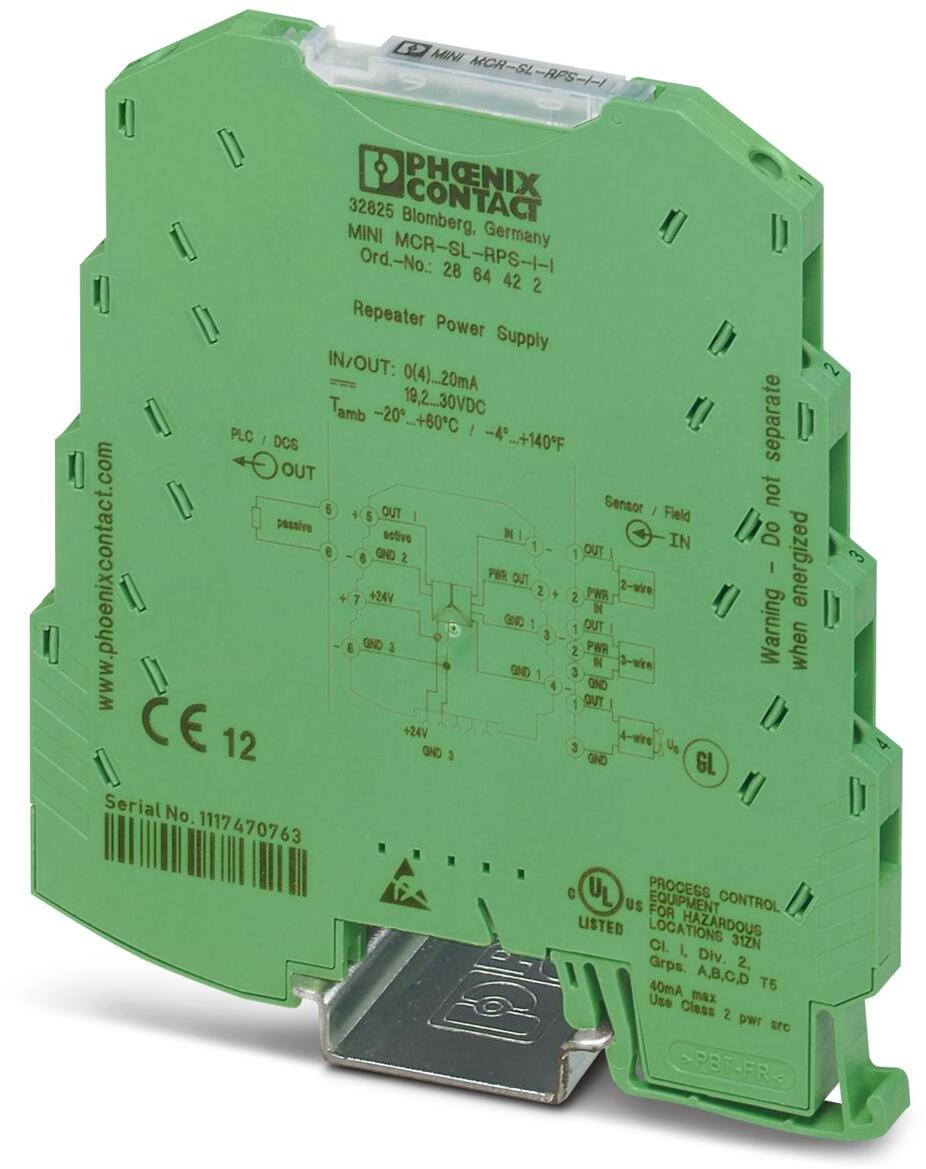

Der Speisetrenner MINI MCR-SL-RPS-I-I... ist die ideale Lösung zur Stromisolierung und Transmitter-Versorgung in anspruchsvollen industriellen Anwendungen. Mit einer Breite von nur 6,2 mm lässt sich das Gerät mühelos in bestehende Systeme integrieren, wobei es gleichzeitig wertvollen Platz einspart. Seine effektive galvanische Trennung stellt sicher, dass Eingangssignale zuverlässig vom Ausgangssignal isoliert werden. Der vielseitige Einsatz als Speisetrenner oder im Trennerbetrieb ermöglicht es, den Speisetrenner an unterschiedliche Betriebsbedingungen anzupassen. Besonders geeignet für analoge Normsignale von 0 mA bis 20 mA oder 4 mA bis 20 mA, bietet dieses Modul ein Höchstmaß an Flexibilität und Zuverlässigkeit.
Produktmerkmale:- Produkttyp: Speisetrennverstärker
- Produktfamilie: MINI Analog
- Anzahl der Kanäle: 1
- Galvanische Trennung zwischen Eingang und Ausgang
- Transiente Schutzschaltung
- In = Out Signalübertragungsverhalten
Technische Daten:- Isolationseigenschaften: Überspannungskategorie II, Verschmutzungsgrad 2
- Galvanische Trennung: 3-Wege-Trennung
- Grenzfrequenz (3 dB): ca. 100 Hz
- Maximale Verlustleistung: 508 mW (bei 24 V DC)
- Schutzbeschaltung: Transientenschutz
- Temperaturkoeffizient max.: < 0,01 %/K
- Temperaturkoeffizient typisch: < 0,002 %/K
- Übertragungsfehler max.: ? 0,2 %
- Bemessungsisolationsspannung: 50 V AC/DC
- Prüfspannung: 1,5 kV AC (50 Hz, 60 s)
- Versorgungsnennspannung: 24 V DC
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
- Leistungsaufnahme: < 900 mW (Speisetrennerbetrieb)
- Eingangssignal: 0 mA ... 20 mA (Trennerbetrieb)
- Ausgangssignal: 0 mA ... 20 mA (Trennerbetrieb)
- Ripple: < 20 mVeff (an 500 ?)
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,2 mm² ... 2,5 mm² (starr oder flexibel)

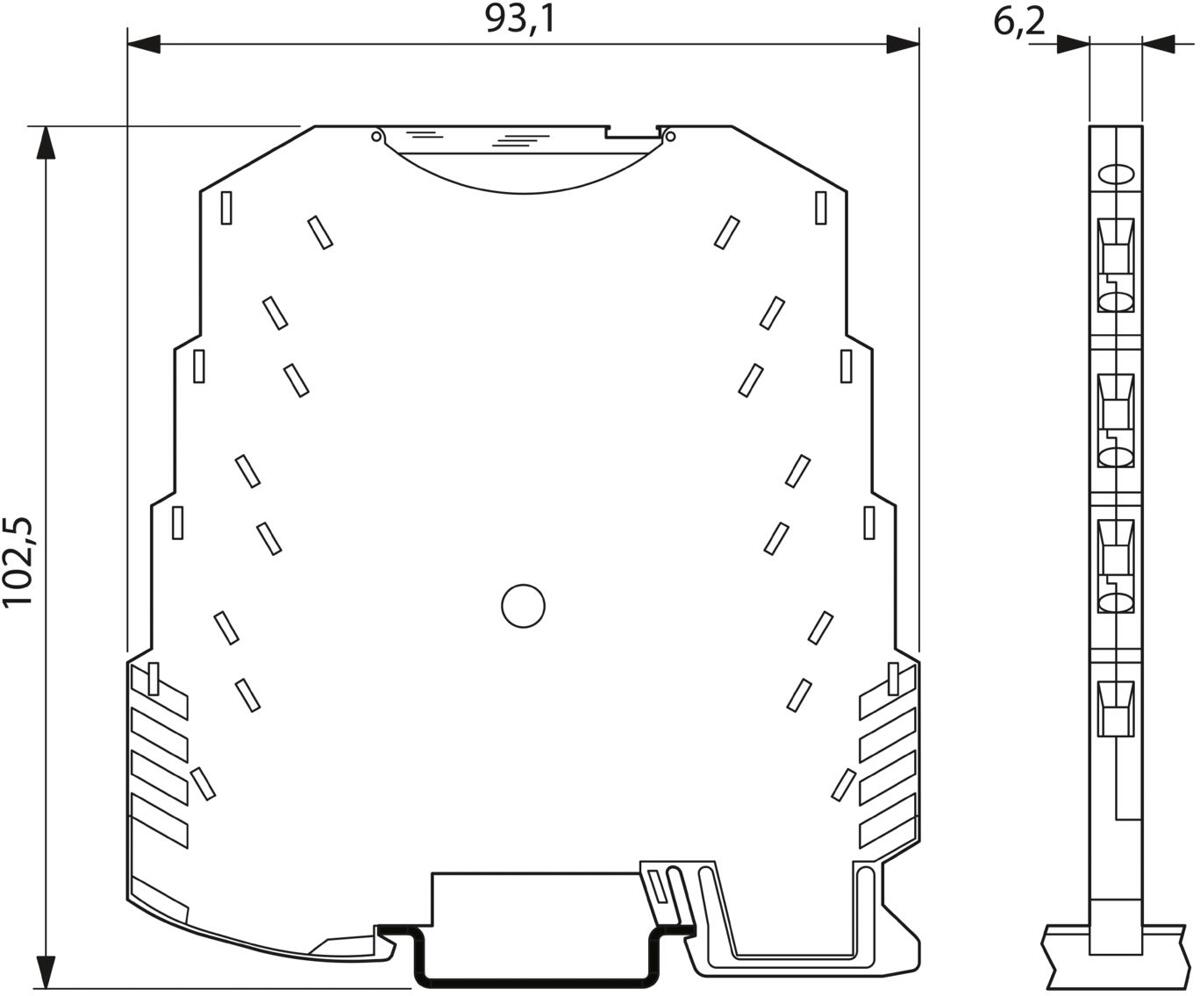

Maße & Gewicht:Lieferumfang:- Kein spezifischer Lieferumfang angegeben.
