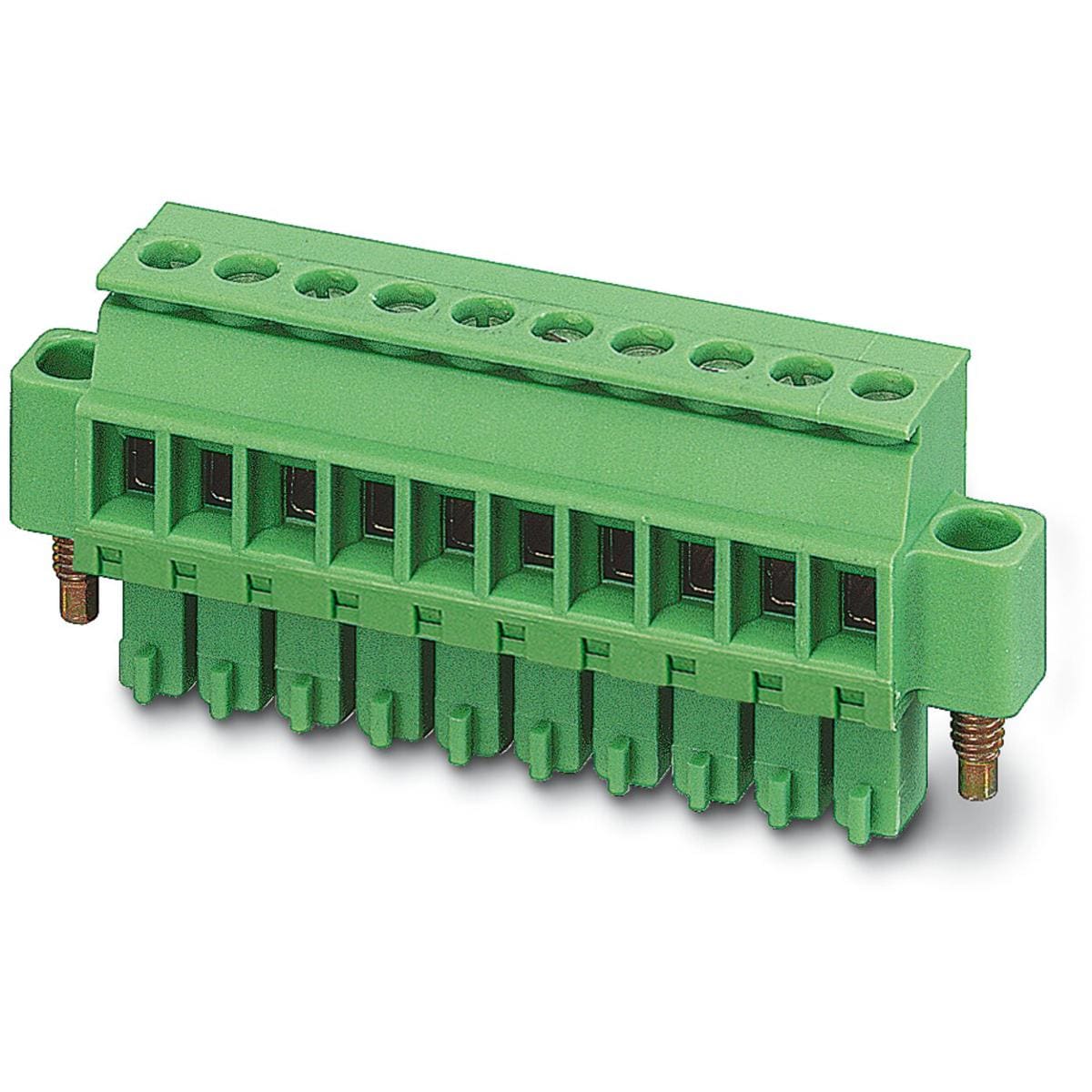

Leiterplattenstecker, Nennquerschnitt: 1,5 mm2, Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse (female), Anzahl der Potenziale: 16, Anzahl der Reihen: 1, Polzahl: 16, Anzahl der Anschlüsse: 16, Artikelfamilie: MCVR 1,5/..-STF, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 90 °, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MC 1,5, Verriegelung: Schraubverriegelung, Befestigungsart: Schraubflansch, Verpackungsart: verpackt im Karton.
Technische Daten:
Artikeleigenschaften
- Bauform: Standard
- Produktlinie: COMBICON Connectors S
- Produkttyp: Leiterplattenstecker
- Polzahl: 16
- Rastermaß: 3,5 mm
- Anzahl der Anschlüsse: 16
- Anzahl der Reihen: 1
- Befestigungsflansch: Schraubflansch
- Anzahl der Potenziale: 16
Elektrische Eigenschaften
- Nennstrom IN: 8 A
- Nennspannung UN: 160 V
- Verschmutzungsgrad: 3
- Durchgangswiderstand: 3,5 m?
- Bemessungsspannung (III/3): 160 V
- Bemessungsstoßspannung (III/3): 2,5 kV
- Bemessungsspannung (III/2): 160 V
- Bemessungsstoßspannung (III/2): 2,5 kV
Anschlussdaten
Anschlusstechnik
- Bauform: Standard
- Steckverbindersystem: COMBICON MC 1,5
- Nennquerschnitt: 1,5 mm²
- Kontaktart: Buchse (female)
Verriegelung
- Verriegelungsart: Schraubverriegelung
- Befestigungsflansch: Schraubflansch
- Anzugsdrehmoment: 0,3 Nm
Leiteranschluss
- Anschlussart: Schraubanschluss mit Zughülse
- Anschlussrichtung Leiter/Platine: 90 °
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 28 ... 16
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 0,5 mm²
- 2 Leiter gleichen Querschnitts starr: 0,08 mm² ... 0,5 mm²
- 2 Leiter gleichen Querschnitts flexibel: 0,08 mm² ... 0,75 mm²
- 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 0,34 mm²
- 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 0,5 mm² ... 0,5 mm²
- Lehrdorn a x b / Durchmesser: 2,4 mm x 1,5 mm / 1,6 mm
- Abisolierlänge: 7 mm
- Anzugsdrehmoment: 0,22 Nm ... 0,25 Nm
Materialangaben
Materialangaben - Kontakt
- Hinweis: WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
- Material Kontakt: Cu-Legierung
- Oberflächenbeschaffenheit: schmelztauchverzinnt
- Metalloberfläche Klemmstelle (Deckschicht): Zinn (4 - 8 µm Sn)
- Metalloberfläche Kontaktbereich (Deckschicht): Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
- Farbe Gehäuse: grün (6021)
- Isolierstoff: PA
- Isolierstoffgruppe: I
- CTI nach IEC 60112: 600
- Brennbarkeitsklasse nach UL 94: V0
- Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12: 850
- Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13: 775
- Temperatur der Kugeldruckprüfung nach EN 60695-10-2: 125 °C

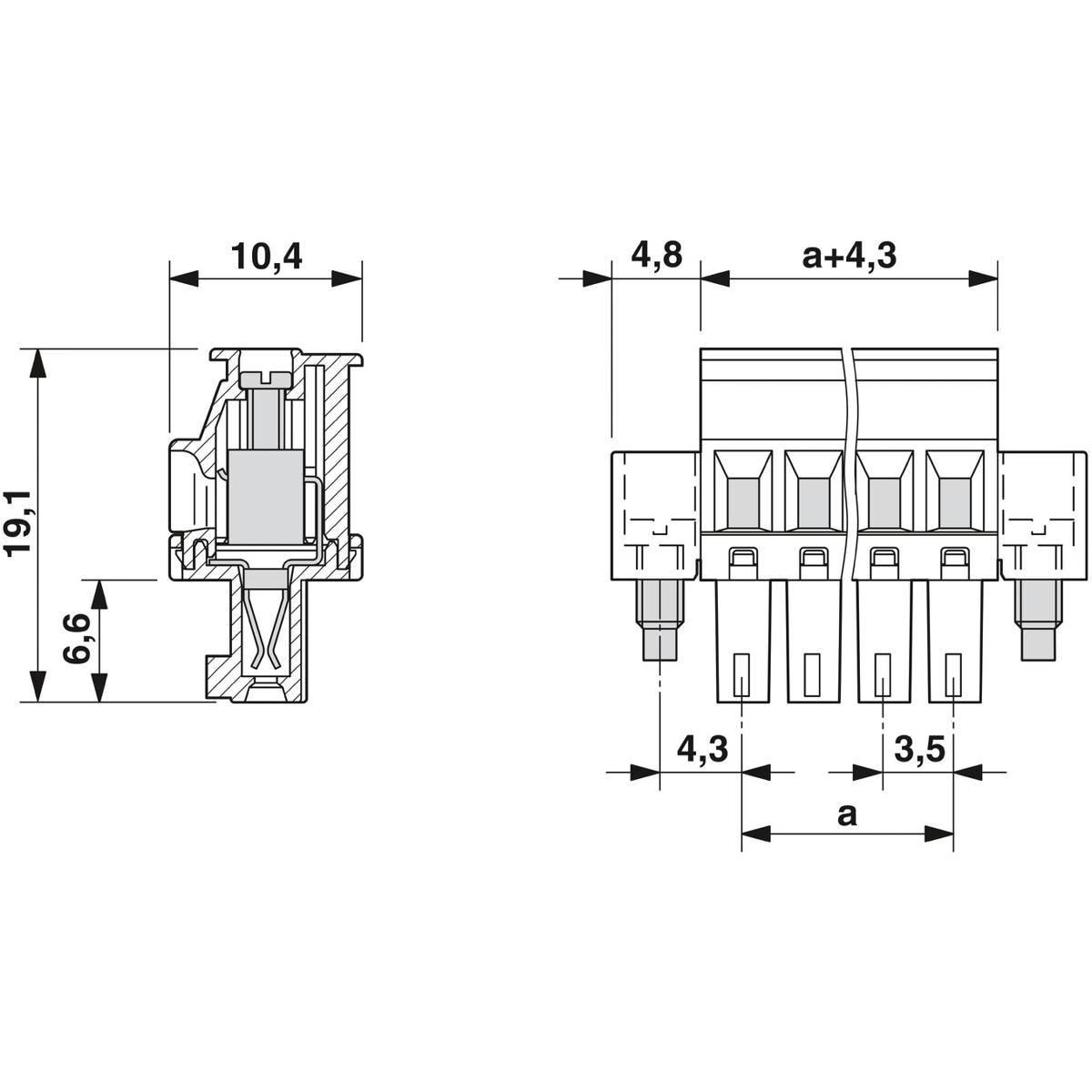

Maße
- Rastermaß: 3,5 mm
- Breite [w]: 66,4 mm
- Höhe [h]: 19,1 mm
- Länge [l]: 10,4 mm
- Bauhöhe: 19,1 mm
Montage
- Antriebsform Schraubenkopf: Längsschlitz (L)
Flansch
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
- Prüfspezifikation: DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
- Frequenz: 10 - 150 - 10 Hz
- Sweep-Geschwindigkeit: 1 Oktave/min
- Amplitude: 0,35 mm (10 - 60,1 Hz)
- Sweep-Geschwindigkeit: 5g (60,1 - 150 Hz)
- Prüfdauer je Achse: 2,5 h
Lebensdauerprüfung
- Prüfspezifikation: DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
- Stehstoßspannung auf Meereshöhe: 2,95 kV
- Durchgangswiderstand R1: 3,5 m?
- Durchgangswiderstand R2: 3,6 m?
- Steckzyklen: 25
- Isolationswiderstand benachbarte Pole: > 5 M?
Klimatische Prüfung
- Prüfspezifikation: DIN EN ISO 6988:1997-03
- Korrosionsbeanspruchung: 0,2 dm3 SO2 auf 300 dm3/40 °C/1 Zyklus
- Wärmebeanspruchung: 100 °C/168 h
- Stehwechselspannung: 1,39 kV
Umgebungsbedingungen

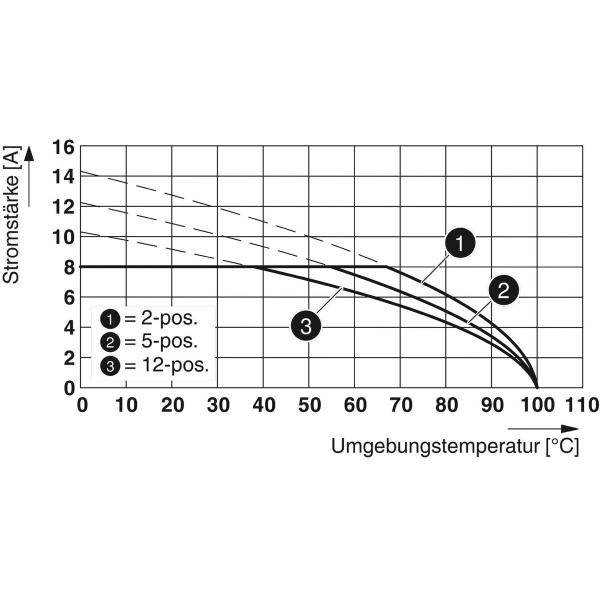

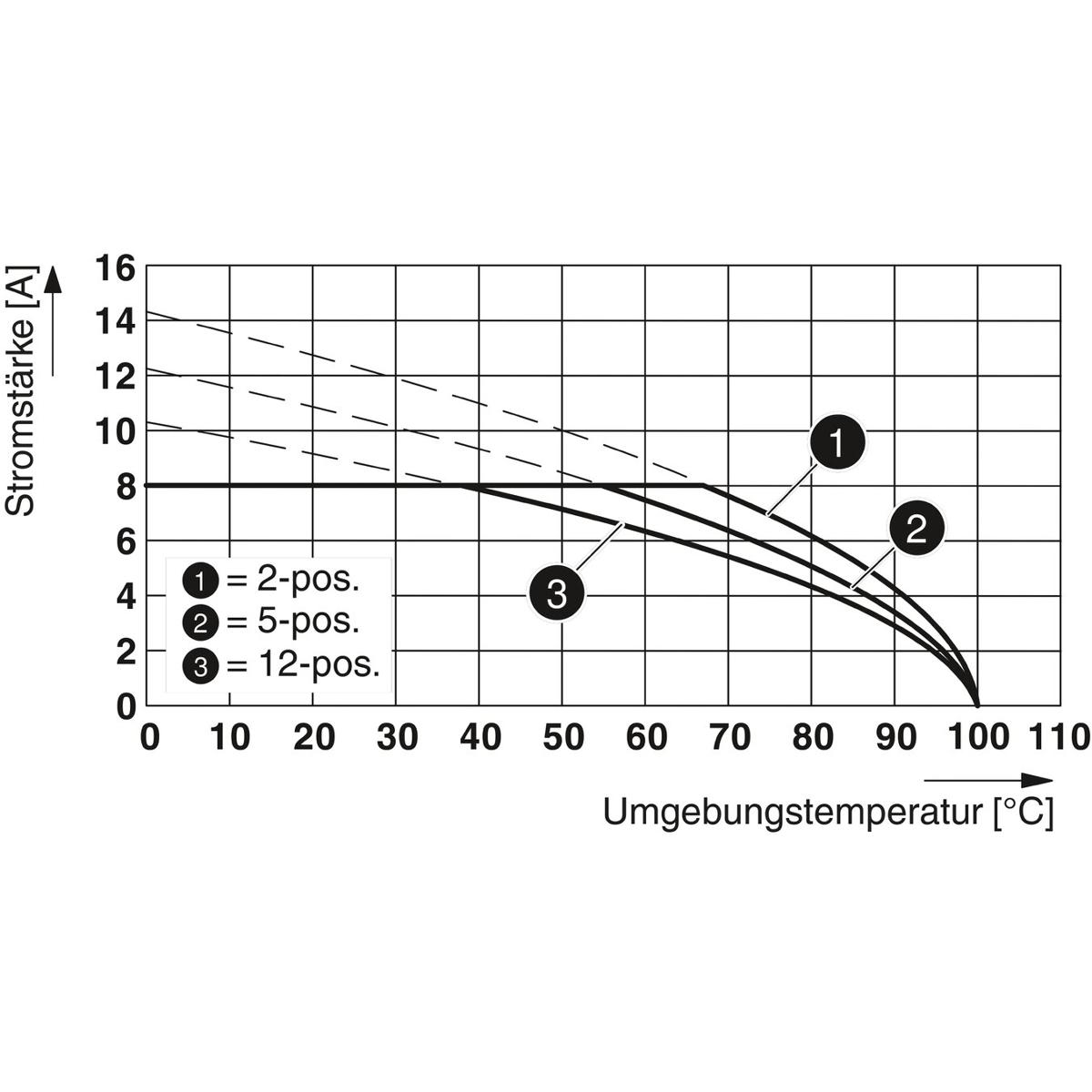

- Umgebungstemperatur (Betrieb): -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Relative Luftfeuchte (Lagerung/Transport): 30 % ... 70 %
- Umgebungstemperatur (Montage): -5 °C ... 100 °C
Verpackungsangaben
- Verpackungsart: verpackt im Karton
| Produkttyp | Stecker |
| Menge [Stck] | 50 |
