Leiterplattenstecker, Nennquerschnitt: 1,5 mm2, Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse (female), Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl: 3, Anzahl der Anschlüsse: 3, Artikelfamilie: MC 1,5/..-ST, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton.
Technische Daten:
Artikeleigenschaften
- Bauform: Standard
- Produktlinie: COMBICON Connectors S
- Produkttyp: Leiterplattenstecker
- Polzahl: 3
- Rastermaß: 3,81 mm
- Anzahl der Anschlüsse: 3
- Anzahl der Reihen: 1
- Befestigungsflansch: ohne
- Anzahl der Potenziale: 3
Elektrische Eigenschaften
- Nennstrom IN: 8 A
- Nennspannung UN: 160 V
- Verschmutzungsgrad: 3
- Durchgangswiderstand: 1,3 m?
- Bemessungsspannung (III/3): 160 V
- Bemessungsstoßspannung (III/3): 2,5 kV
- Bemessungsspannung (III/2): 160 V
- Bemessungsstoßspannung (III/2): 2,5 kV
Anschlussdaten
Anschlusstechnik
- Bauform: Standard
- Steckverbindersystem: COMBICON MC 1,5
- Nennquerschnitt: 1,5 mm²
- Kontaktart: Buchse (female)
Verriegelung
- Verriegelungsart: ohne
- Befestigungsflansch: ohne
Leiteranschluss
- Anschlussart: Schraubanschluss mit Zughülse
- Anschlussrichtung Leiter/Platine: 0 °
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 28 ... 16
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 0,75 mm²
- 2 Leiter gleichen Querschnitts starr: 0,08 mm² ... 0,5 mm²
- 2 Leiter gleichen Querschnitts flexibel: 0,08 mm² ... 0,75 mm²
- 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 0,34 mm²
- 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 0,5 mm² ... 0,5 mm²
- Lehrdorn a x b / Durchmesser: 2,4 mm x 1,5 mm / 1,6 mm
- Abisolierlänge: 7 mm
- Anzugsdrehmoment: 0,22 Nm ... 0,25 Nm
Materialangaben
Materialangaben - Kontakt
- Hinweis: WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
- Material Kontakt: Cu-Legierung
- Oberflächenbeschaffenheit: schmelztauchverzinnt
- Metalloberfläche Klemmstelle (Deckschicht): Zinn (4 - 8 µm Sn)
- Metalloberfläche Kontaktbereich (Deckschicht): Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
- Farbe Gehäuse: grün (6021)
- Isolierstoff: PA
- Isolierstoffgruppe: I
- CTI nach IEC 60112: 600
- Brennbarkeitsklasse nach UL 94: V0
- Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12: 850
- Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13: 775
- Temperatur der Kugeldruckprüfung nach EN 60695-10-2: 125 °C
Maße
- Rastermaß: 3,81 mm

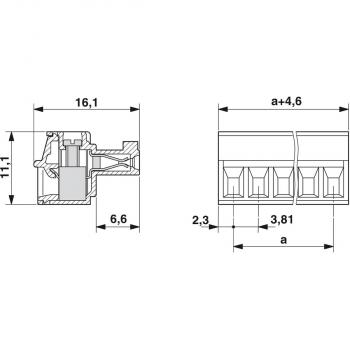

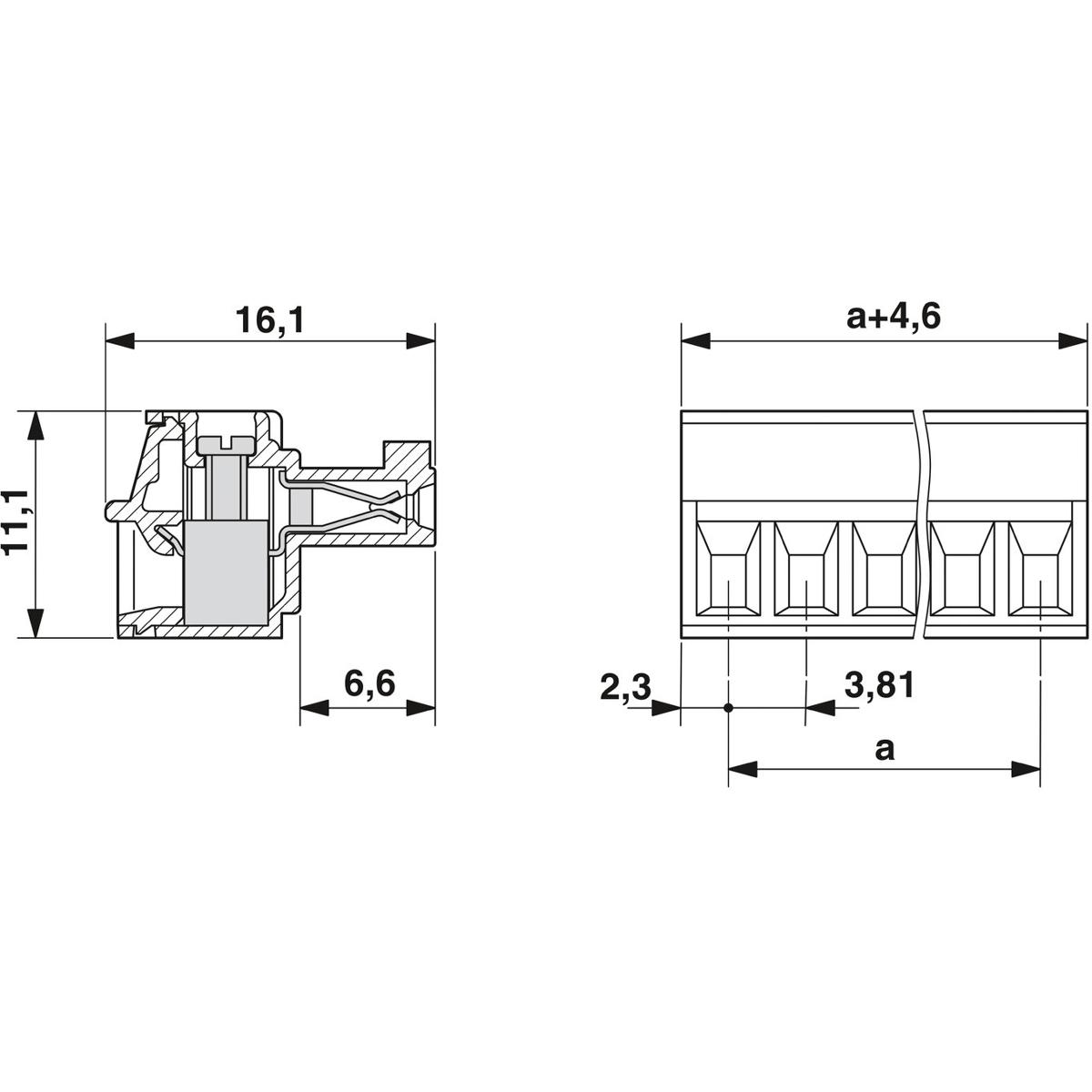

- Breite [w]: 12,22 mm
- Höhe [h]: 11,1 mm
- Länge [l]: 16,1 mm
- Bauhöhe: 11,1 mm
Montage
- Antriebsform Schraubenkopf: Längsschlitz (L)
Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
- Prüfspezifikation: DIN EN 60999-1 (VDE 0609-1):2000-12
- Ergebnis: Prüfung bestanden
Zugprüfung
- Prüfspezifikation: DIN EN 60999-1 (VDE 0609-1):2000-12
- Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert: 0,14 mm² / starr / > 7 N
- 0,14 mm² / flexibel / > 7 N
- 1,5 mm² / starr / > 40 N
- 1,5 mm² / flexibel / > 40 N
Steck- und Ziehkräfte
- Ergebnis: Prüfung bestanden
- Anzahl der Zyklen: 25
- Steckkraft je Pol ca.: 6 N
- Ziehkraft je Pol ca.: 4 N
Drehmomentprüfung
- Prüfspezifikation: DIN EN 60999-1 (VDE 0609-1):2000-12
Kontakthalterung im Einsatz
- Prüfspezifikation: DIN EN 60512-15-1:2009-03
Kontakthalterung im Einsatz
- Anforderung >20 N: Prüfung bestanden
Beständigkeit von Aufschriften
- Prüfspezifikation: DIN EN 60068-2-70:1996-07
- Ergebnis: Prüfung bestanden
Polarisation und Kodierung
- Prüfspezifikation: DIN EN 60512-13-5:2006-11
- Ergebnis: Prüfung bestanden
Sichtprüfung
- Prüfspezifikation: DIN EN 60512-1-1:2003-01
- Ergebnis: Prüfung bestanden
Maßprüfung
- Prüfspezifikation: DIN EN 60512-1-2:2003-01
- Ergebnis: Prüfung bestanden
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
- Prüfspezifikation: DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
- Frequenz: 10 - 150 - 10 Hz
- Sweep-Geschwindigkeit: 1 Oktave/min
- Amplitude: 0,35 mm (10 - 60,1 Hz)
- Sweep-Geschwindigkeit: 5g (60,1 - 150 Hz)
- Prüfdauer je Achse: 2,5 h
Lebensdauerprüfung
- Prüfspezifikation: DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
- Stehstoßspannung auf Meereshöhe: 2,95 kV
- Durchgangswiderstand R1: 1,3 m?
- Durchgangswiderstand R2: 1,5 m?
- Steckzyklen: 25
- Isolationswiderstand benachbarte Pole: > 5 M?
Klimatische Prüfung
- Prüfspezifikation: DIN EN ISO 6988:1997-03
- Korrosionsbeanspruchung: 0,2 dm3 SO2 auf 300 dm3/40 °C/1 Zyklus
- Wärmebeanspruchung: 100 °C/168 h
- Stehwechselspannung: 1,39 kV
Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Relative Luftfeuchte (Lagerung/Transport): 30 % ... 70 %
- Umgebungstemperatur (Montage): -5 °C ... 100 °C
Elektrische Prüfungen
Thermische Prüfung | Prüfgruppe C
- Prüfspezifikation: DIN EN 60512-5-1:2003-01
- Geprüfte Polzahl: 20
Isolationswiderstand
- Prüfspezifikation: DIN EN 60512-3-1:2003-01
- Isolationswiderstand benachbarte Pole: > 5 M?
Luft- und Kriechstrecken |
- Prüfspezifikation: DIN EN 60664-1 (VDE 0110-1):2008-01
- Isolierstoffgruppe: I
- Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)): CTI 600
- Bemessungsisolationsspannung (III/3): 160 V
- Bemessungsstoßspannung (III/3): 2,5 kV
- Mindestwert der Luftstrecke - inhomogenes Feld (III/3): 1,5 mm
- Mindestwert der Kriechstrecke (III/3): 2 mm
- Hinweis zum Anschlussquerschnitt: Bei angeschlossenem Leiter 1,5 mm² (starr).
- Bemessungsisolationsspannung (III/2): 160 V
- Bemessungsstoßspannung (III/2): 2,5 kV
- Mindestwert der Luftstrecke - inhomogenes Feld (III/2): 1,5 mm
- Mindestwert der Kriechstrecke (III/2): 1,5 mm
- Bemessungsisolationsspannung (II/2): 320 V
- Bemessungsstoßspannung (II/2): 2,5 kV
- Mindestwert der Luftstrecke - inhomogenes Feld (II/2): 1,5 mm
- Mindestwert der Kriechstrecke (II/2): 1,6 mm
Verpackungsangaben
- Verpackungsart: verpackt im Karton
Produkttyp | Leiterplatte |
Menge [Stck] | 50 |
