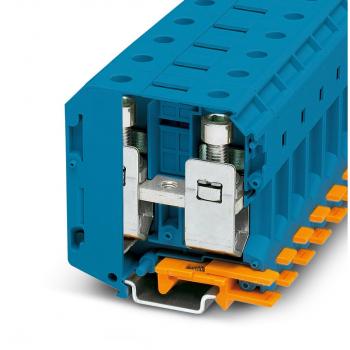

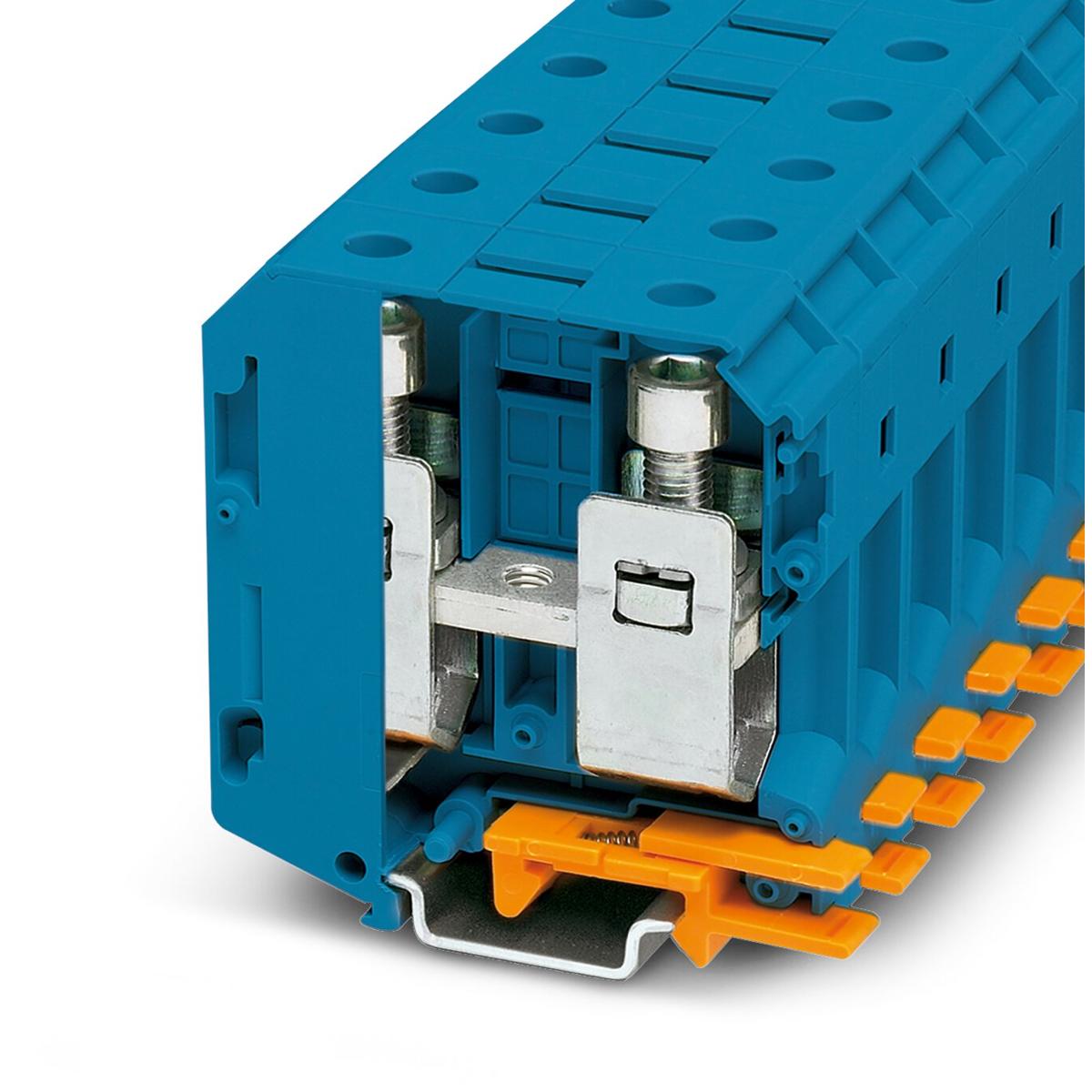

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 192 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 70 mm2, Querschnitt: 16 mm2 - 95 mm2, Montageart: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, Farbe: blau.
Technische Daten:
Artikeleigenschaften
ProdukttypHochstromklemme
Polzahl1
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau
Anzahl der Anschlüsse2
Anzahl der Reihen1
Potenziale1
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad3
Elektrische Eigenschaften
Bemessungsstoßspannung8 kV
Maximale Verlustleistung bei Nennbedingung6,27 W
Anschlussdaten
Anzahl der Anschlüsse pro Etage2
Nennquerschnitt70 mm²
Etage 1 oben 1 unten 1
SchraubengewindeM8
Anzugsdrehmoment8 ... 10 Nm
Abisolierlänge24 mm
LehrdornA11
Leiterquerschnitt starr16 mm² ... 95 mm²
Leiterquerschnitt AWG4 ... 3/0
Leiterquerschnitt flexibel25 mm² ... 70 mm²
Leiterquerschnitt flexibel [AWG]3 ... 2/0
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)16 mm² ... 70 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)16 mm² ... 70 mm²
2 Leiter gleichen Querschnitts starr16 mm² ... 25 mm²
2 Leiter gleichen Querschnitts flexibel16 mm² ... 25 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse16 mm² ... 25 mm²
Nennstrom192 A
Belastungsstrom maximal192 A (bei 70 mm² Leiterquerschnitt)
Nennspannung1000 V
HinweisAchtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern.
Nennquerschnitt70 mm²
Ex-Daten
Bemessungsdaten (ATEX/IECEx)
ATEX-ZertifikatSEV 12 ATEX 0168 U
IEC Ex-ZertifikatIECEx SEV 12.0008 U
Kennzeichnung? II 2 GD Ex eb IIC Gb
Einsatztemperaturbereich-60 °C ... 110 °C
Ex-bescheinigtes Zubehör1201934 VDE-ISS 6
1201659 E/AL-NS 32
1201662 E/AL-NS 35
Brückendaten180 A / 70 mm²
Temperaturerhöhung Ex40 K (180 A / 70 mm²)
Bemessungsspannung880 V (NS 35)
Bemessungsisolationsspannung800 V (NS 35)
630 V (NS 32)
Etage Ex Allgemein
Bemessungsstrom180 A
Belastungsstrom maximal180 A
Durchgangswiderstand0,08 m?
Anschlussdaten Ex Allgemein
Drehmomentbereich8 Nm ... 10 Nm
Nennquerschnitt70 mm²
Bemessungsquerschnitt AWG2/0
Anschlussvermögen starr16 mm² ... 95 mm²
Anschlussvermögen AWG4 ... 3/0
Anschlussvermögen flexibel25 mm² ... 70 mm²
Anschlussvermögen AWG3 ... 2/0
2 Leiter gleichen Querschnitts starr16 mm² ... 25 mm²
2 Leiter gleichen Querschnitts AWG starr4 ... 3
2 Leiter gleichen Querschnitts flexibel16 mm² ... 25 mm²
2 Leiter gleichen Querschnitts AWG flexibel4 ... 3
Maße
Breite20,3 mm
Höhe78,3 mm
Höhe NS 35/1587,5 mm
Höhe NS 35/7,580 mm
Höhe NS 3285 mm
Länge70,5 mm
Materialangaben
Farbeblau
Brennbarkeitsklasse nach UL 94V2
IsolierstoffgruppeI
IsolierstoffPA
Statischer Isolierstoffeinsatz in Kälte-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)28 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Elektrische Prüfungen
Stoßspannungsprüfung
Prüfspannung Sollwert9,8 kV
ErgebnisPrüfung bestanden
Erwärmungsprüfung
Anforderung ErwärmungsprüfungTemperaturerhöhung ? 45 K
ErgebnisPrüfung bestanden
Kurzzeitstromfestigkeit 70 mm²8,4 kA
ErgebnisPrüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert2,2 kV
ErgebnisPrüfung bestanden
Mechanische Eigenschaften
Mechanische Daten
Mechanische Prüfungen
Mechanische Festigkeit
- Ergebnis: Prüfung bestanden
Befestigung auf dem Träger
- Tragschiene/Befestigungsauflage: NS 35/NS 32
- Prüfkraft Sollwert: 10 N
- Ergebnis: Prüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
- Rotationsgeschwindigkeit: 10 U/min
- Umdrehungen: 135
- Leiterquerschnitt/Gewicht: 25 mm² / 4,5 kg
- 70 mm² /10,4 kg
- 95 mm² /14 kg
- Ergebnis: Prüfung bestanden
Umwelt- und Lebensdauerbedingungen
Nadelflammenprüfung
- Einwirkdauer: 30 s
- Ergebnis: Prüfung bestanden
Schwingen/Breitbandrauschen
- Prüfspezifikation: DIN EN 50155 (VDE 0115-200):2008-03
- Spektrum: Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
- Frequenzf1 = 5 Hz bis f2 = 150 Hz
- ASD-Pegel: 1,857 (m/s²)²/Hz
- Beschleunigung: 0,8g
- Prüfdauer je Achse: 5 h
- Prüfrichtungen: X-, Y- und Z-Achse
- Ergebnis: Prüfung bestanden
Schocken
- Prüfspezifikation: DIN EN 50155 (VDE 0115-200):2008-03
- Schockform: Halbsinus
- Beschleunigung: 5g
- Schockdauer: 30 ms
- Anzahl der Schocks je Richtung: 3
- Prüfrichtungen: X-, Y- und Z-Achse
- Ergebnis: Prüfung bestanden
Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
- Umgebungstemperatur (Montage): -5 °C ... 70 °C
- Umgebungstemperatur (Betätigung): -5 °C ... 70 °C
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 30 % ... 70 %
Normen und Bestimmungen
- Anschluss gemäß Norm: IEC 60947-7-1
Montage
- Montageart: NS 35/7,5
- NS 35/15
- NS 35/15-2,3
- NS 32
