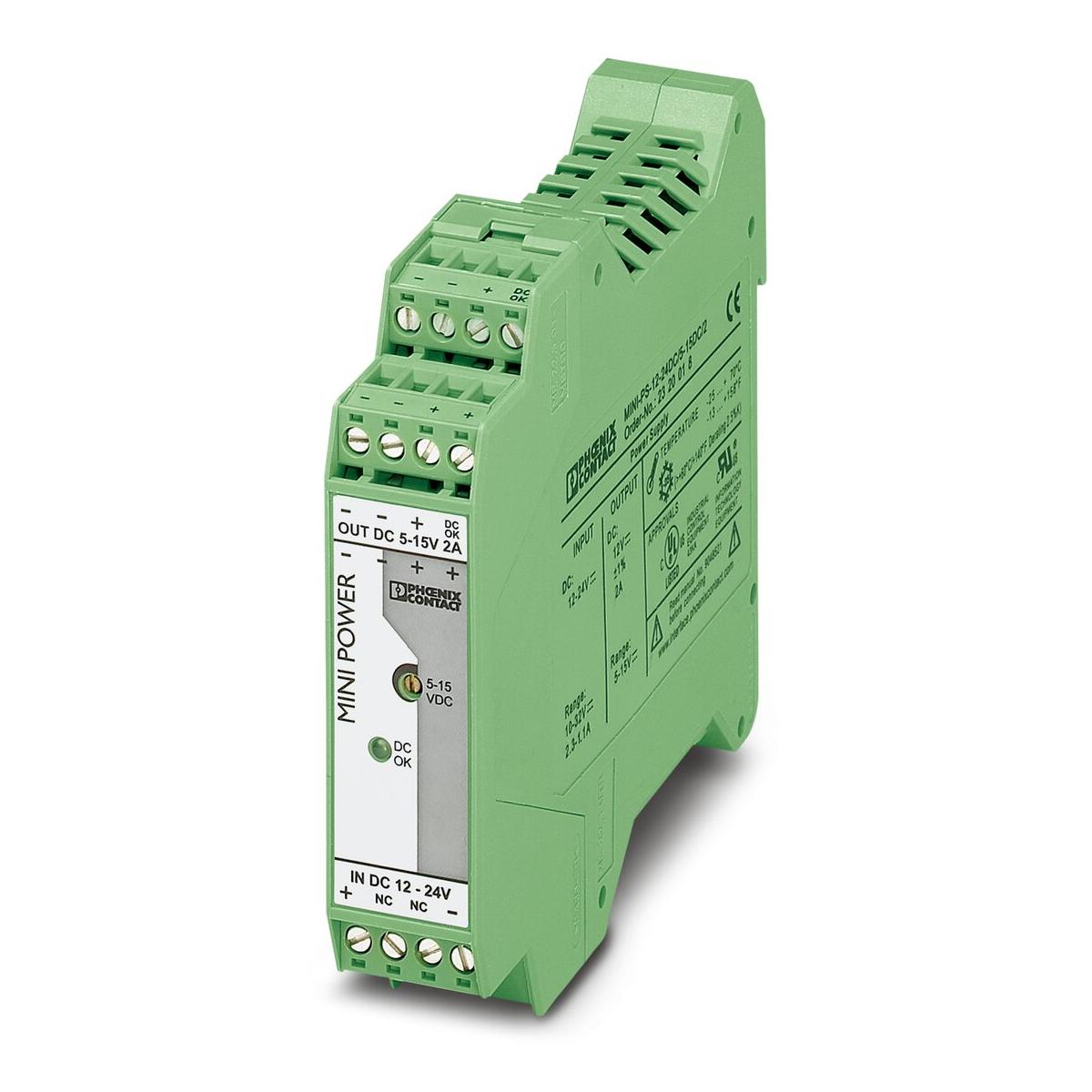

MINI DC/DC-Wandler für die MSR-Technik.

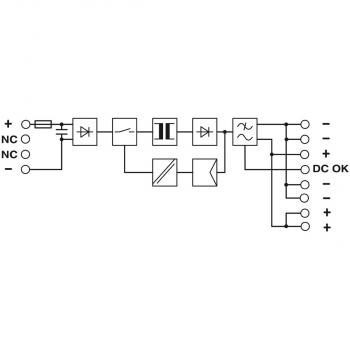

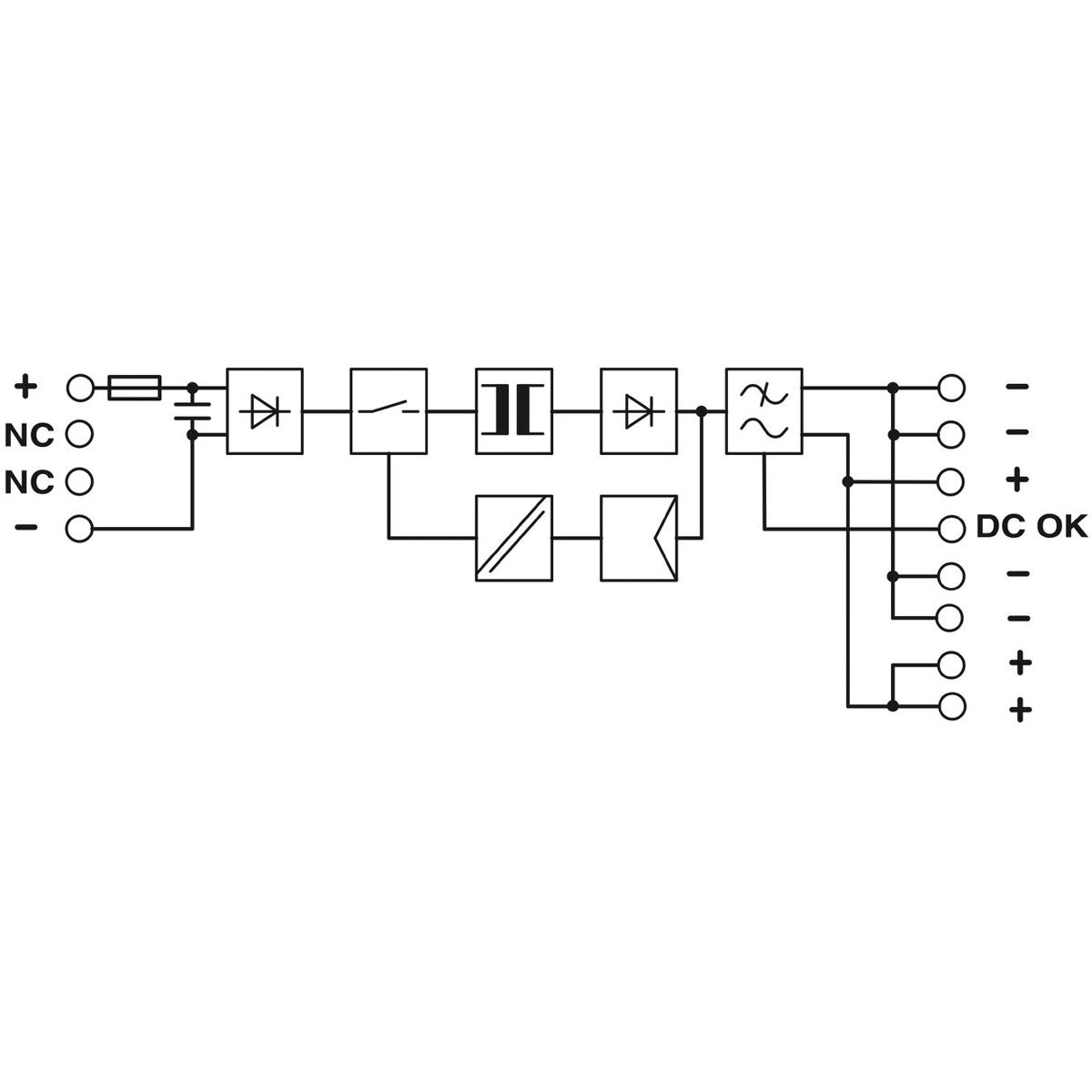

DC/DC-Wandler ändern das Spannungsniveau, frischen die Spannung am Ende langer Leitungen auf oder sorgen für den Aufbau unabhängiger Versorgungssysteme durch galvanische Isolation.
Technische Daten:
Eingangsdaten
DC-Betrieb
- Eingangsnennspannungsbereich: 12 V DC ... 24 V DC
- Eingangsspannungsbereich: 10 V DC ... 32 V DC (Start > 10,5 V DC)
- Weitbereichseingang: ja
- Eingangsspannungsbereich DC: 10 V DC ... 32 V DC (Start > 10,5 V DC)
- Einschaltstromstoß: < 10 A (typisch)
- Einschaltstromstoßintegral (I2t): 0,2 A2s
- Frequenzbereich DC: 0 Hz
- Netzausfallüberbrückungszeit: typ. 4 ms (12 V DC)
- typ. 18 ms (24 V DC)
- Stromaufnahme: 2,3 A (12 V DC)
- 1,1 A (24 V DC)
- Einschaltzeit typisch: < 0,5 s
- Eingangssicherung: 6,3 A (träge, intern)
Ausgangsdaten
- Wirkungsgrad: > 88 % (bei 24 V DC und bei Nennwerten)
- Ausgangscharakteristik: U/I
- Nennausgangsspannung: 12 V DC ±1 %
- Einstellbereich der Ausgangsspannung (USet): 5 V DC ... 15 V DC
- Nennausgangsstrom (IN): 2 A (-25 °C ... 60 °C)
- Derating: 60 °C ... 70 °C (2,5 % / K)
- Rückspeisefestigkeit: 30 V DC
- Schutz gegen Überspannung am Ausgang (OVP): < 25 V DC
- Restwelligkeit: < 20 mVSS (20 MHz)
- Ausgangsleistung: 24 W
- Schaltspitzen Nennlast: < 10 mVSS (20 MHz)
- Verlustleistung Leerlauf maximal: < 1 W
- Verlustleistung Nennlast maximal: < 4,2 W
- Parallelschaltbarkeit: ja, zum Aufbau redundanter Anlagen und zur Leistungserhöhung
- Serienschaltbarkeit: ja
Signal: DC-OK, aktiv
- Beschreibung des Ausgangs: UOUT > 0,9 x UN: High-Signal
- Ausgangsspannung: Uout
- Dauerlaststrom: ? 20 mA
Anschlussdaten
Eingang
- Anschlussart: Steckbarer Schraubanschluss
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Abisolierlänge: 7 mm
- Schraubengewinde: M3
- Anzugsdrehmoment min: 0,5 Nm
- Anzugsdrehmoment max: 0,6 Nm
Ausgang
- Anschlussart: Steckbarer Schraubanschluss
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Abisolierlänge: 7 mm
- Schraubengewinde: M3
- Anzugsdrehmoment min: 0,5 Nm
- Anzugsdrehmoment max: 0,6 Nm
Signal
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Schraubengewinde: M3
- Anzugsdrehmoment min: 0,5 Nm
- Anzugsdrehmoment max: 0,6 Nm
LED Signalisierung
- Signalisierungsarten: LED
- aktiver Schaltausgang
Signalausgang: DC-OK, aktiv
- Statusanzeige: LED "DC OK" grün
- Hinweis zur Statusanzeige: UOUT > 0,9 x UN: LED leuchtet
- Farbe: grün
- Hinweis zur Statusanzeige: LED leuchtet
Elektrische Eigenschaften
- Anzahl Phasen: 1,00
- Isolationsspannung Eingang/Ausgang: 1,5 kV (Typprüfung)
- 1 kV (Stückprüfung)
Artikeleigenschaften
- Produkttyp: DC/DC-Wandler
- MTBF (IEC 61709, SN 29500): > 2072000 h (40 °C)
Isolationseigenschaften
- Schutzklasse: III
- Verschmutzungsgrad: 2

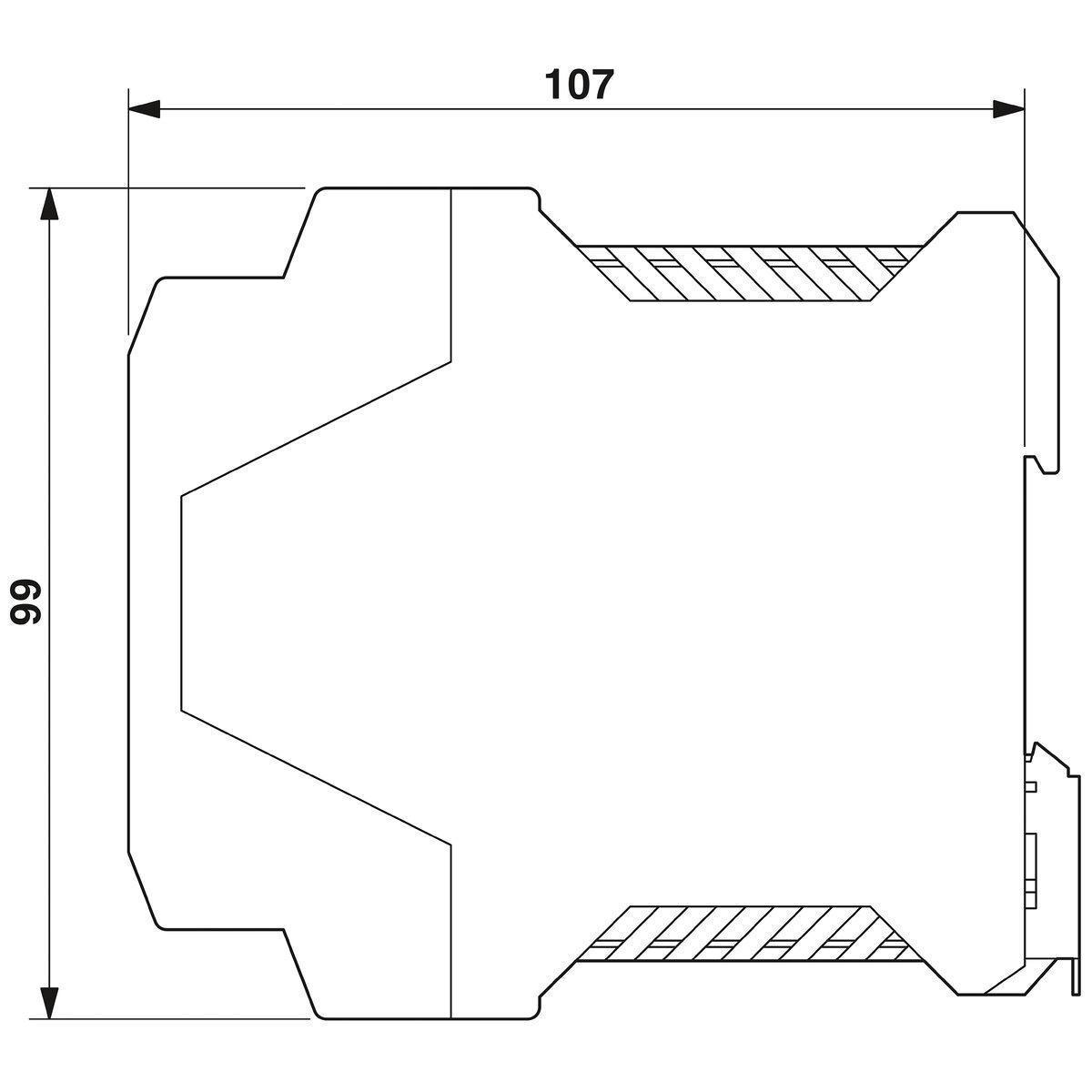

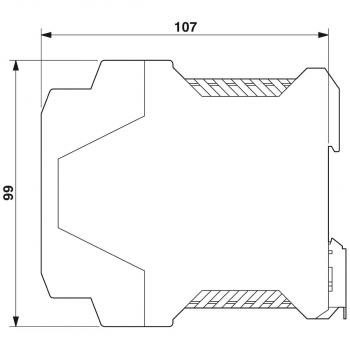

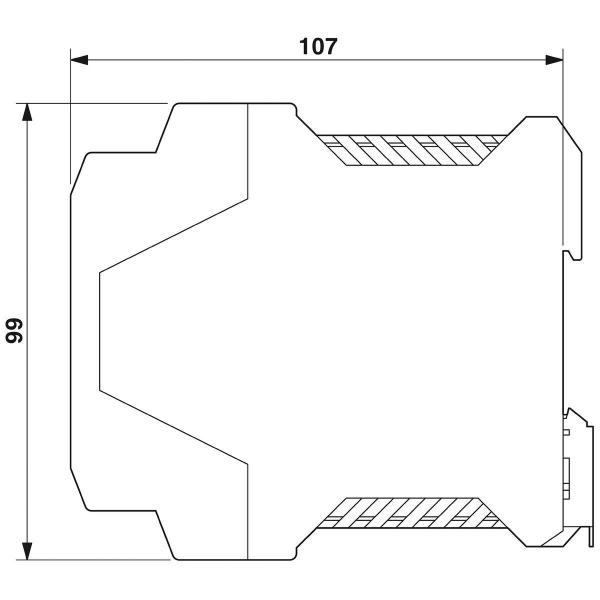

Maße
- Breite: 22,5 mm
- Höhe: 99 mm
- Tiefe: 107 mm
Einbaumaß
- Einbauabstand rechts/links: 0 mm / 0 mm (? 70 °C)
- Einbauabstand oben/unten: 50 mm / 50 mm (? 70 °C)
Montage
- Montagehinweis: anreihbar: horizontal 0 mm, vertikal 50 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Farbe: grün
- Gehäusematerial: Kunststoff
- Ausführung der Gehäuse: Polyamid PA, Farbe grün
- Material Gehäuse: Polyamid (PA)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> +60 °C Derating)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei +25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
- 15 Hz ...150 Hz, 2,3g
