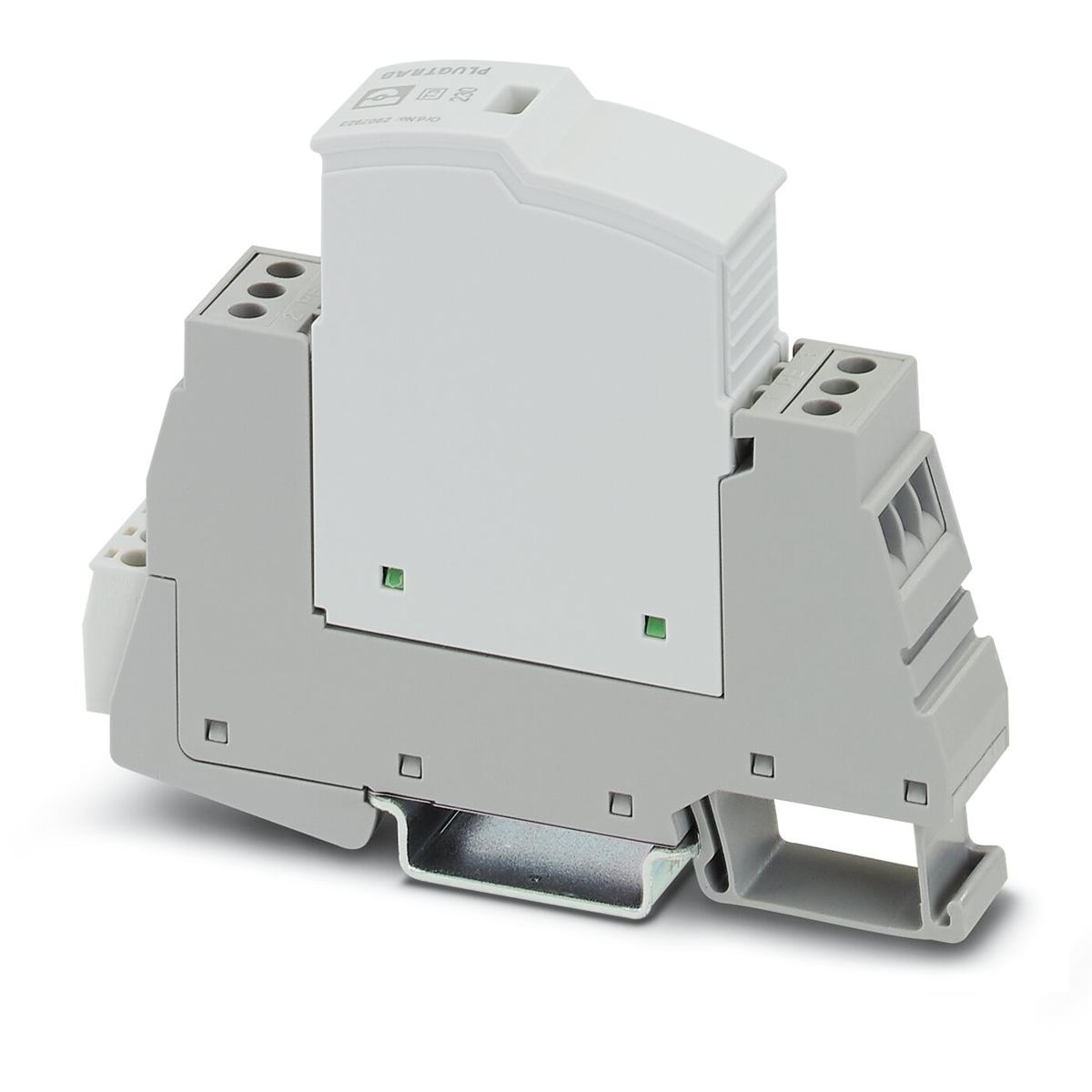

Überspannungsschutz Typ 2/3, bestehend aus Schutzstecker und Basiselement mit Schraubanschluss. Für einphasige Stromversorgungsnetze mit integrierter Statusanzeige und Fernmeldung. Nennspannung: 230 V AC/DC.
Technische Daten:
Artikeleigenschaften
- Stromversorgungssystem IEC: TT
- TN-S
- Bauform: Tragschienenmodul zweiteilig steckbar
- Produkttyp: Geräteschutz
- Polzahl: 2
- Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- IEC-Prüfklasse: II / III
- T2 / T3
- EN Type: T2 / T3
- Anzahl der Ports: One
Elektrische Eigenschaften
- Benennung Anschluss: Defektfernmeldekontakt
- SchaltfunktionWechsler
- Betriebsspannung: 250 V AC
- 125 V DC (200 mA DC)
- Betriebsstrom: 0,5 A AC
- 0,5 A DC (75 V DC)
Anschlussdaten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
Maße
- Breite: 17,7 mm
- Höhe: 93,4 mm
- Tiefe: 74,5 mm (inkl. Tragschiene 7,5 mm)
- Teilungseinheit: 1 TE
Materialangaben
- Farbe: hellgrau RAL 7035
- verkehrsgrau A RAL 7042
- Brennbarkeitsklasse nach UL 94: V-0
- CTI-Wert des Materials: 600
- Isolierstoff: PA 6.6-FR 20 % GF
- PA 6.6-FR
- Material Gehäuse: PA 6.6-FR 20 % GF
- PA 6.6-FR
Schutzschaltung
- Schutzpfade: L-N
- L-PE
- N-PE
- Wirkungsrichtung: 1L-N & N-PE
- Nennspannung UN: 240 V AC (TN-S)
- 240 V AC (TT)
- Nennfrequenz fN: 50 Hz (60 Hz)
- Höchste Dauerspannung UC: 264 V AC
- Nennlaststrom IL: 26 A (bei 30 °C)
- Schutzleiterstrom IPE: ? 5 µA
- Standby-Leistungsaufnahme PC: ? 26,4 mVA (bei UREF)
- ? 26,4 mVA (bei UC)
- Referenzprüfspannung UREF: 264 V AC
- Nennableitstoßstrom In (8/20) µs: 5 kA
- Maximaler Ableitstoßstrom Imax (8/20) µs: 10 kA
- Kombinierter Stoß UOC: 6 kV
- Schutzpegel Up (L-N): ? 1,25 kV (bei UOC)
- ? 1,4 kV (bei In)
- Schutzpegel Up (L-PE)? 1,4 kV
- Schutzpegel Up (N-PE)? 1,4 kV
- TOV-Verhalten bei UT (L-N): 400 V AC (5 s / withstand mode)
- 457 V AC (120 min / safe failure mode)
- TOV-Verhalten bei UT (L-PE): 457 V AC (5 s / withstand mode)
- 457 V AC (120 min / withstand mode)
- 1464 V AC (200 ms / safe failure mode)
- TOV-Verhalten bei UT (N-PE): 1200 V AC (200 ms / safe failure mode)
- Ansprechzeit tA (L-N): ? 25 ns
- Ansprechzeit tA (L-PE): ? 100 ns
- Ansprechzeit tA (N-PE): ? 100 ns
- Kurzschlussfestigkeit ISCCR: 10 kA AC
- Maximale Vorsicherung bei Stichleitungsverdrahtung: 32 A (gG / B / C)
Zusätzliche technische Daten
- Kurzschlussfestigkeit ISCCR0,25 kA DC (ohne zusätzliche Vorsicherung in Stichleitungsverdrahtung)
- 5 kA DC (für 20 A gG / B Vorsicherung)
- Restspannung Ures (L-N): ? 1,15 kV (bei 2 kA)
- ? 1,25 kV (bei 3 kA)
- ? 1,1 kV (bei UOC = 4 kV)
- Restspannung Ures (L-PE): ? 1,1 kV (bei 2 kA)
- ? 1,1 kV (bei 3 kA)
- ? 1,2 kV (bei UOC = 4 kV)
- Restspannung Ures (N-PE) : ? 1,1 kV (bei 2 kA)
- ? 1,1 kV (bei 3 kA)
- ? 1,2 kV (bei UOC = 4 kV)
- Höchste Dauerspannung UC: 275 V AC
- 240 V DC
- Schutzpfade: (DC+) - (DC-)
- (DC+/DC-) - PE
- IEC-Prüfklasse (nach IEC 61643-21): D1
- Stoßstromfestigkeit (Ader-Ader): D1 - 500 A
- Stoßstromfestigkeit (Ader-Erde): D1 - 500 A
- Impulsableitstoßstrom Iimp (10/350) µs (Ader-Ader): 0,5 kA
- Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 0,5 kA
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage? 2000 m (Betriebsspannung Fernmeldekontakt ? 250 V)
- ? 6000 m (Betriebsspannung Fernmeldekontakt ? 150 V)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Schock (Betrieb): 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (Betrieb): 5g (5 ... 500 Hz / 2,5 h / X, Y, Z)
Approbationsdaten
UL-Spezifikationen
- Schutzpfade: L-N
- L-G
- N-G
- (DC+) - (DC-)
- (DC+) - G
- (DC-) - G
- Nennspannung: 240 V DC
- Nennlaststrom IL: 20 A
- Energieverteilungssystem: Single phase
- DC
- Nennfrequenz: 50/60 Hz
- Gemessene Begrenzungsspannung MLV (L-N): 1150 V
- Gemessene Begrenzungsspannung MLV (L-G): 1180 V
- Gemessene Begrenzungsspannung MLV (N-G): 1180 V
- SPD Typ: 4CA
- Betriebsspannung AC: 250 V AC (0,5 A)
- Betriebsspannung DC: 12 V DC (4 A)
- 24 V DC (2 A)
- 48 V DC (1 A)
UL-Anschlussdaten
- Anzugsdrehmoment: 4,4 lbf-in.
- Leiterquerschnitt AWG: 16 ... 12
Normen und Bestimmungen
- Normen/BestimmungenI: EC 61643-11
- Normen/Bestimmungen: EN 61643-11
Montage
- MontageartTragschiene: 35 mm
