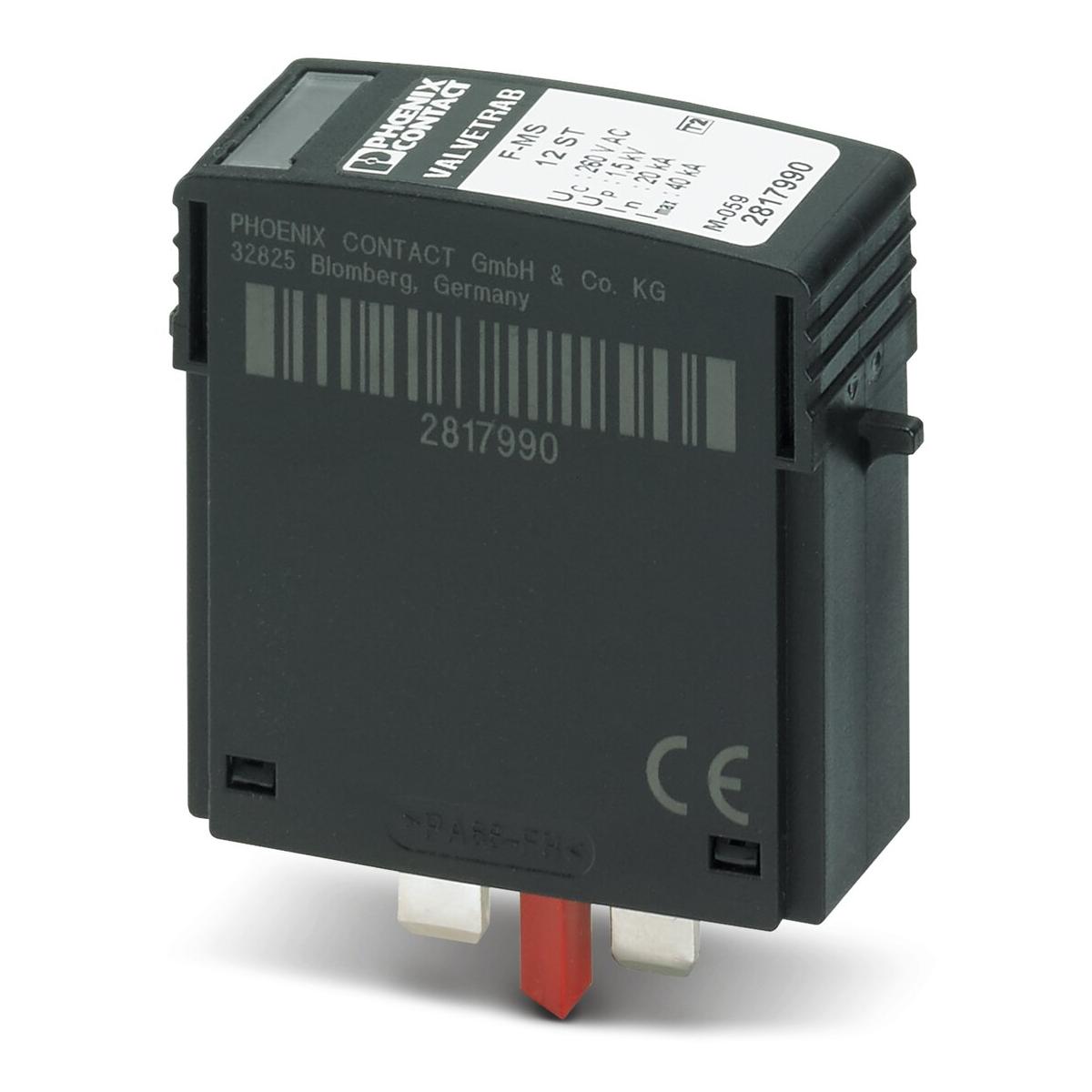

Phoenix Contact Überspannungsschutz-Stecker Typ 2 - F-MS 12 ST (2817990)

Überspannungsschutzstecker Typ 2, mit N-PE-Summenstromfunkenstrecke für Basiselement.

Technische Daten:

Artikeleigenschaften

• IEC-Prüfklasse: II, T2
• EN Type: T2
• Stromversorgungssystem: IECTN, TT
• Bauform: Stecker
• Produkttyp: Ersatzstecker
• Polzahl: 1
• Meldung Überspannungsschutz defekt: optisch
• Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: ab SW-Rev. 1.10

Isolationseigenschaften

• Überspannungskategorie: III
• Verschmutzungsgrad: 2

Elektrische Eigenschaften

• Nennfrequenz fN: 50 Hz (60 Hz)

Anschlussdaten

• Anschlussart: steckbar

Maße

• Breite: 17,5 mm
• Höhe: 52,4 mm
• Tiefe: 55,3 mm
• Teilungseinheit: 1 TE

Materialangaben

• Farbe: tiefschwarz RAL 9005
• Brennbarkeitsklasse nach UL 94: V-0
• CTI-Wert des Materials: 600
• Isolierstoff: PA 6.6
• Materialgruppe: I
• Material Gehäuse: PA 6.6

Schutzschaltung

• Schutzpfade: N-PE
• Wirkungsrichtung: N-PE
• Nennspannung UN: 240/415 V AC (TN - only N-PE)
• 240/415 V AC (TT - only N-PE)
• Nennfrequenz fN: 50 Hz (60 Hz)
• Höchste Dauerspannung UC: 260 V AC
• Schutzleiterstrom IPE: ? 5 µA
• Standby-Leistungsaufnahme PC: ? 1,5 mVA
• Nennableitstoßstrom In (8/20) µs: 20 kA
• Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
• Folgestromlöschfähigkeit Ifi: 100 A (260 V)
• Schutzpegel Up: ? 1,5 kV
• Restspannung Ures: ? 0,4 kV (bei In)
• ? 0,25 kV (bei 10 kA)
• ? 0,15 kV (bei 5 kA)
• ? 0,1 kV (bei 3 kA)
• Ansprechstoßspannung bei 6 kV (1,2/50) µs: ? 1,5 kV
• TOV-Verhalten bei UT: 1200 V AC (200 ms / withstand mode)
• Ansprechzeit tA: ? 100 ns

Zusätzliche technische Daten

Höchste Dauerspannung UC: 305 V AC

Blitzprüfstrom (10/350) µs, Ladung: 1,25 As

Blitzprüfstrom (10/350) µs, spezifische Energie: 1,56 kJ/?

Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp: 2,5 kA (3 x)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen

• Schutzart: IP20
• Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
• Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
• Höhenlage? 2000 m (amsl (über normal Null): )
• Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
• Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
• Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)

Approbationsdaten

UL-Spezifikationen

• Maximale Dauerspannung MCOV (N-G): 260 V AC
• Nennableitstoßstrom In (N-G): 20 kA
• Schutzpfade: N-G
• Energieverteilungssystem: Single phase
• Nennfrequenz: 50/60 Hz
• Gemessene Begrenzungsspannung MLV (N-G): 1490 V
• SPD Typ: 4CA
