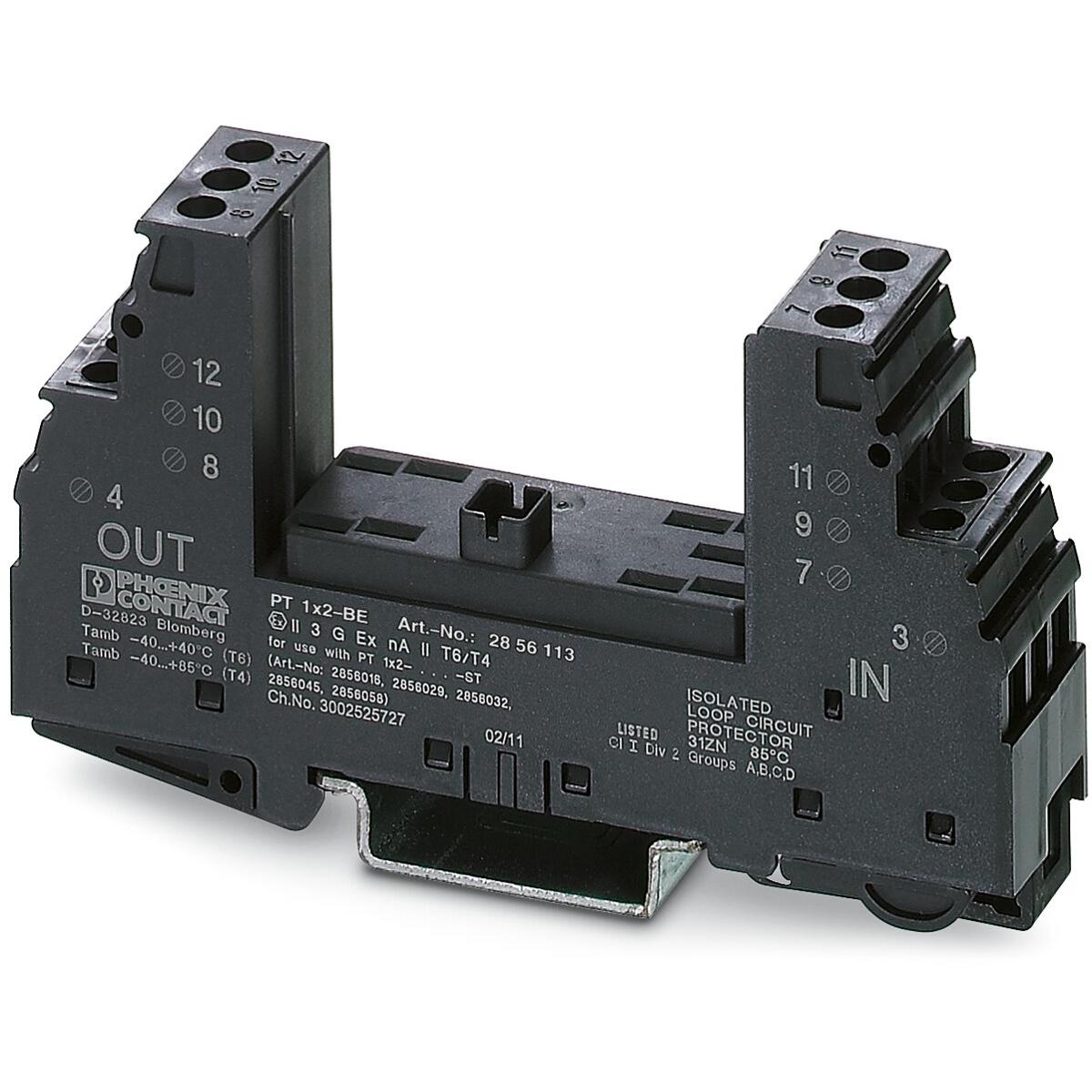

Basiselement für Schutzstecker PT mit Schutzschaltung für einen 2-adrige erdpotenzialfrei betriebenen Signalkreis. Montage auf NS 35/7,5 und NS 35/15, Gehäusebreite: 17,5 mm..
Technische Daten:
Artikeleigenschaften
- Bauform: Basiselement, Tragschienenmontage
- Produkttyp: Basiselement
- Polzahl: 2
- Meldung Überspannungsschutz defekt: keine
- Aderpaare pro Modul: 1
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
Anschlussdaten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12

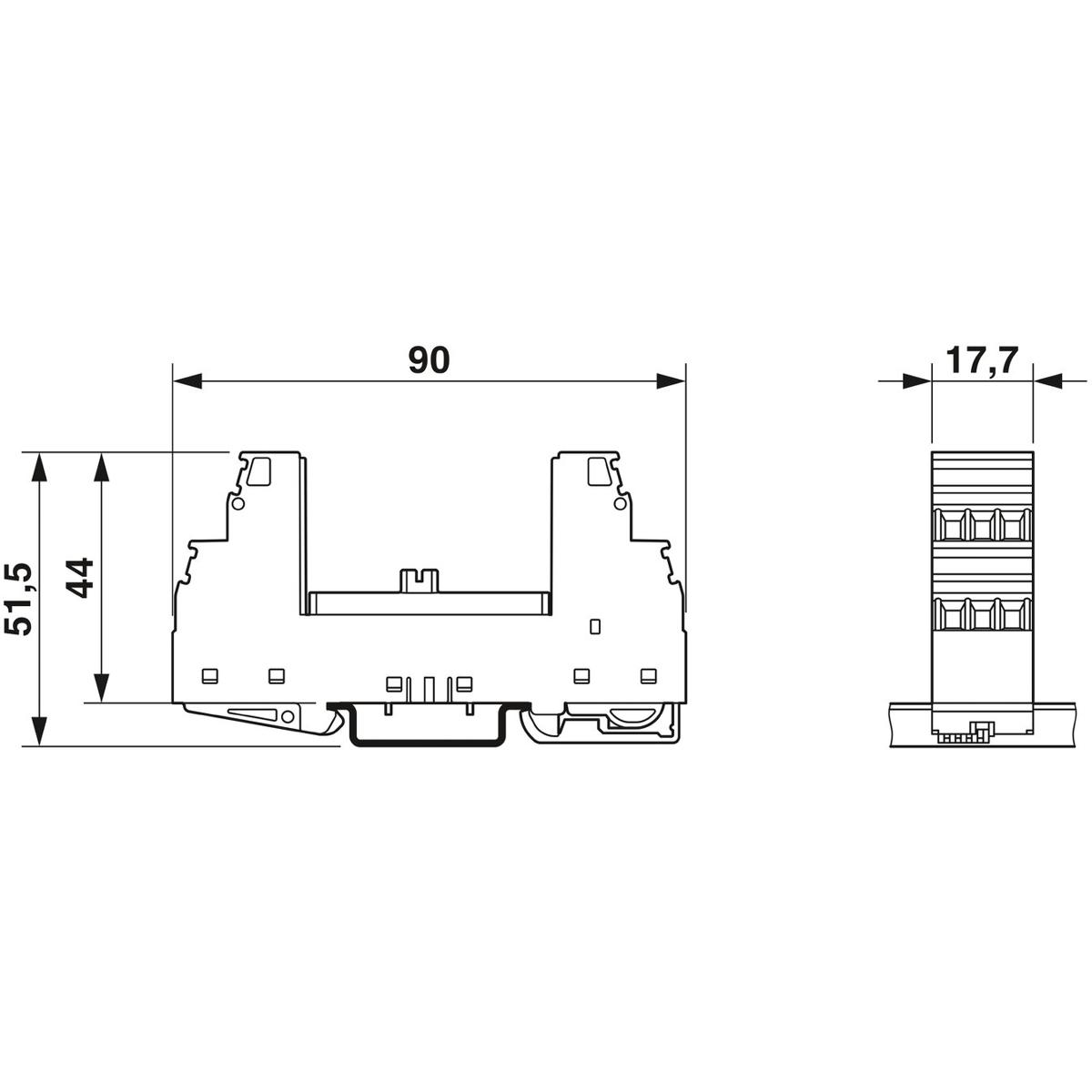

Maße
- Breite: 17,7 mm
- Breite: 17,7 mm
- Höhe: 90 mm
- Höhe: 90 mm
- Tiefe: 51,5 mm (inkl. Tragschiene 7,5 mm)
- Tiefe: 51,5 mm
- Teilungseinheit: 1 TE
Materialangaben
- Farbe: tiefschwarz RAL 9005
- Brennbarkeitsklasse nach UL 94: V-0
- Material Gehäuse: PA 6.6
Mechanische Eigenschaften
Mechanische Daten

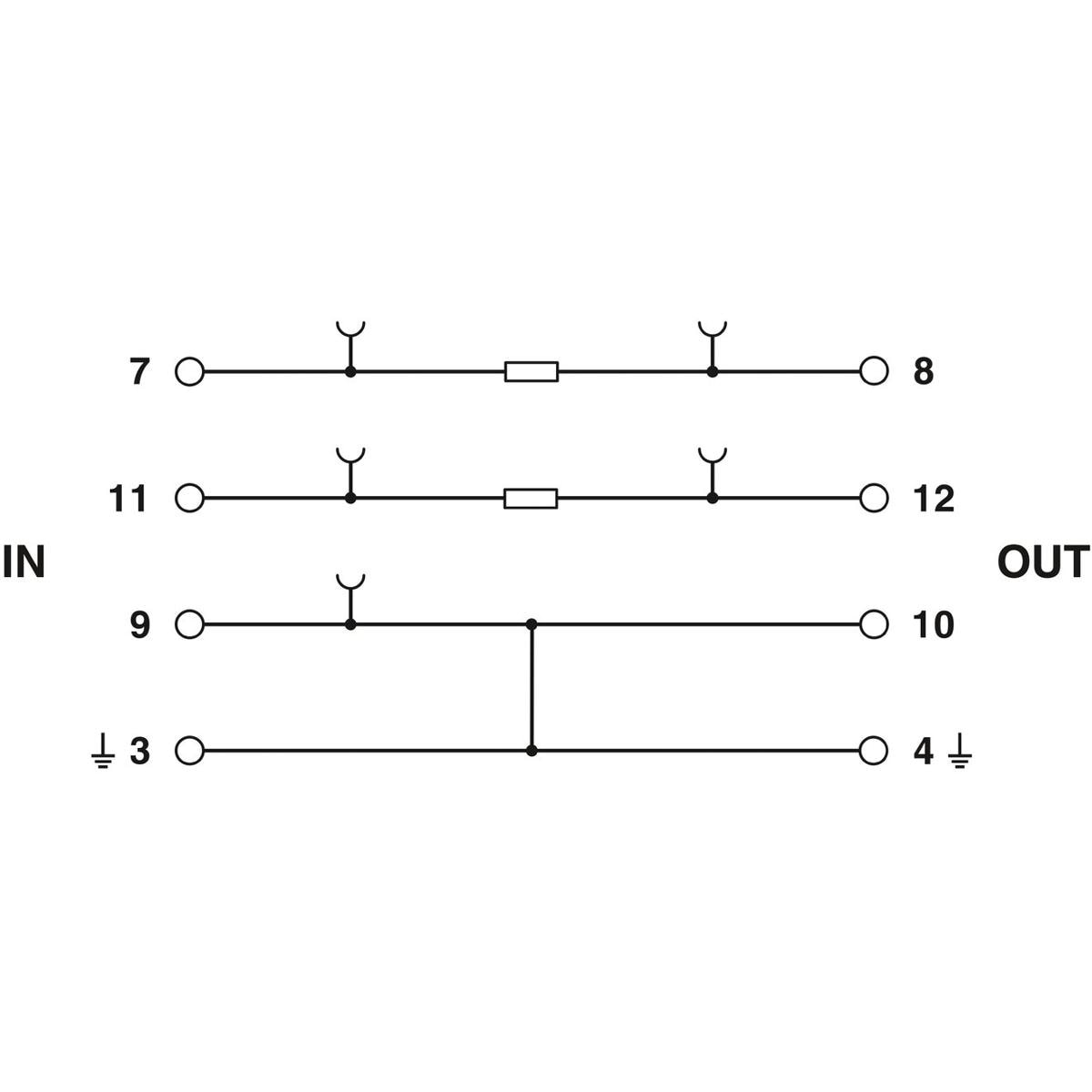

Schutzschaltung
- Wirkungsrichtung: Signal Ground/Shield-Earth Ground
- Höchste Dauerspannung UC: 53 V DC
- 37 V AC

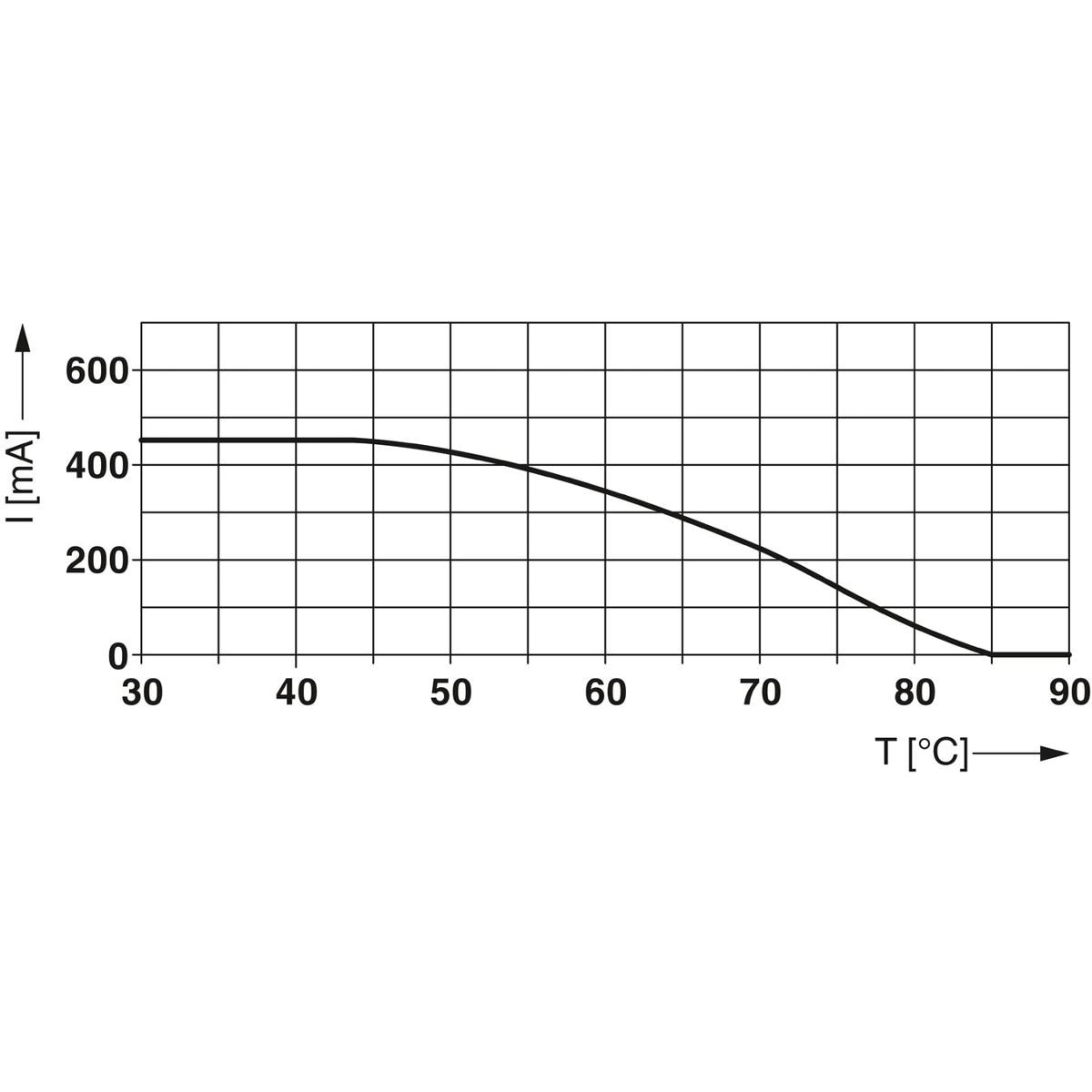

- Bemessungsstrom: 450 mA (45 °C)
- Widerstand pro Pfad: 2,2 ? ±10 %
- Meldung Überspannungsschutz defekt: keine
- Erforderliche Vorsicherung maximal: 500 mA (T)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ? 2000 m (amsl (über normal Null))
Normen und Bestimmungen
- Normen/Bestimmungen: IEC 61643-21
- Normen/Bestimmungen: EN 61643-21
Montage
- Montageart: Tragschiene: 35 mm
| Produkttyp | Schutzadaper |
| Nennspannung [V] | - |
