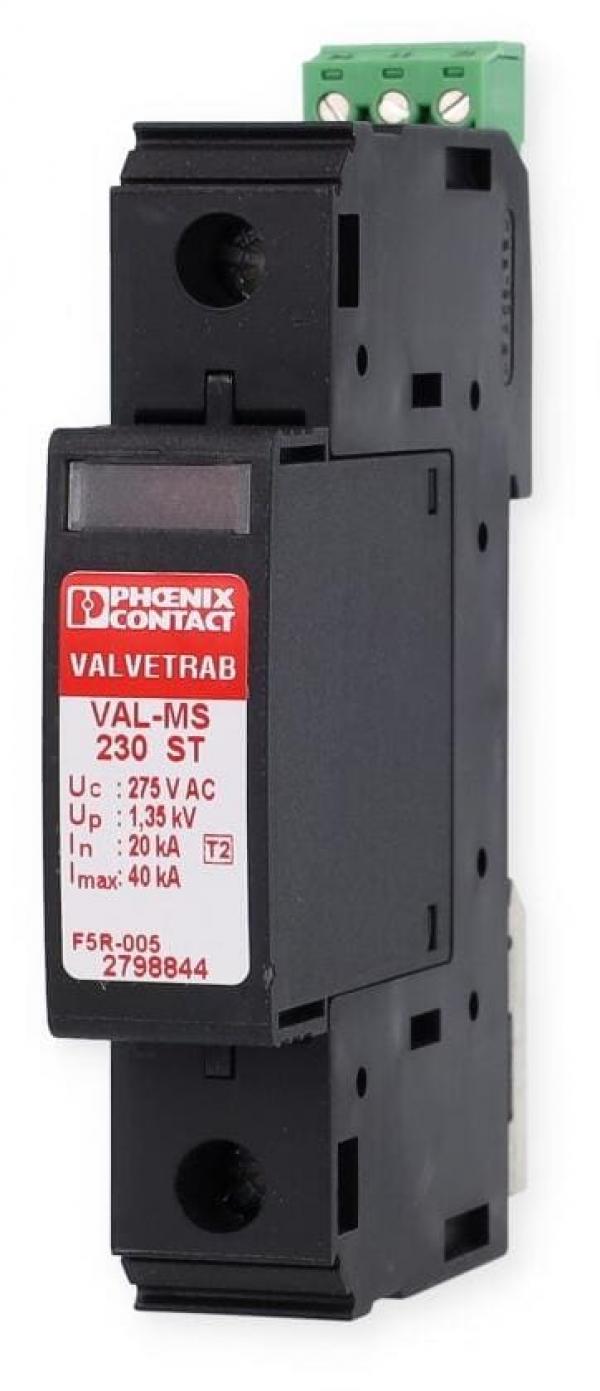

Überspannungsableiter bestehend aus Basiselement mit FM-Kontakt und Schutzstecker mit Hochleistungsvaristor, zur Montage auf NS 35/7,5, Nennspannung: 230 V AC, 1-kanalig.
Technische Daten:
- IEC-PrüfklasseII: T2
- EN Type: T2
- Stromversorgungssystem: IECTN, TT
- Bauform: Tragschienenmodul zweiteilig steckbar
- Produkttyp: Überspannungsableiter
- Polzahl: 1
- Meldung Überspannungsschutz defektoptisch, Fernmeldekontakt
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
Elektrische Eigenschaften
- Nennfrequenz fN: 50 Hz (60 Hz)
Anzeige / Fernmeldung
- Benennung Anschluss: Defektfernmeldekontakt
- Schaltfunktion: Wechsler
- Betriebsspannung: 5 V AC ... 250 V AC, 30 V DC
- Betriebsstrom: 5 mA AC ... 1 A AC, 1 A DC
Anschlussdaten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M5
- Anzugsdrehmoment: 3 Nm (1,5 mm² ... 16 mm²), 4,5 Nm (25 mm² ... 35 mm²)
- Abisolierlänge: 16 mm
- Leiterquerschnitt flexibel: 1,5 mm² ... 25 mm²
- Leiterquerschnitt starr: 1,5 mm² ... 35 mm²
- Leiterquerschnitt AWG: 15 ... 2
- Anschlussart: Gabelkabelschuh
- Leiterquerschnitt flexibel: 1,5 mm² ... 16 mm²
Maße
- Breite: 17,6 mm
- Höhe: 96,8 mm
- Tiefe: 65,7 mm (inkl. Tragschiene 7,5 mm)
- Teilungseinheit: 1 TE
Materialangaben
- Farbe: tiefschwarz RAL 9005
- Brennbarkeitsklasse nach UL 94: V-0
- CTI-Wert des Materials: 600
- Isolierstoff: PA 6.6/PBT
- Materialgruppe: I
- Material Gehäuse: PA 6.6, PBT
Schutzschaltung
- Schutzpfade: L-N, L-PEN
- Wirkungsrichtung: 1L-N/PE
- Nennspannung UN: 240/415 V AC (TN), 240/415 V AC (TT)
- Nennfrequenz fN: 50 Hz (60 Hz)
- Höchste Dauerspannung UC: 275 V AC
- Nennlaststrom IL: 80 A
- Schutzleiterstrom IPE: ? 0,45 mA
- Standby-Leistungsaufnahme PC: ? 120 mVA
- Nennableitstoßstrom In (8/20) µs: 20 kA
- Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
- Kurzschlussfestigkeit ISCCR: 25 kA
- Schutzpegel Up: ? 1,35 kV
- Restspannung Ures: ? 1,35 kV (bei In)
- ? 1,1 kV (bei 10 kA)
- ? 1 kV (bei 5 kA)
- ? 0,9 kV (bei 3 kA)
- TOV-Verhalten bei UT: 335 V AC (5 s / withstand mode)
- 440 V AC (120 min / safe failure mode)
- Ansprechzeit tA: ? 25 ns
- Maximale Vorsicherung bei V?Durchgangsverdrahtung: 80 A (gG)
- Maximale Vorsicherung bei Stichleitungsverdrahtung: 125 A (gG)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20 (nur bei Benutzung aller Klemmstellen)
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ? 2000 m (amsl (über normal Null))
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Approbationsdaten
UL-Spezifikationen
- Maximale Dauerspannung MCOV (L-N): 275 V AC
- Nennableitstoßstrom In (L-N): 20 kA
- Schutzpfade: L-N
- Nennspannung: 230 V AC
- Energieverteilungssystem: Single phase
- Nennfrequenz: 50/60 Hz
- Gemessene Begrenzungsspannung MLV (L-N): 1900 V
- SPD Typ4: CA
- Betriebsspannung AC: 125 V AC
- Betriebsstrom AC: 1 A AC
UL-Anschlussdaten
- Anzugsdrehmoment: 30 lbf-in.
- Leiterquerschnitt AWG: 14 ... 2
