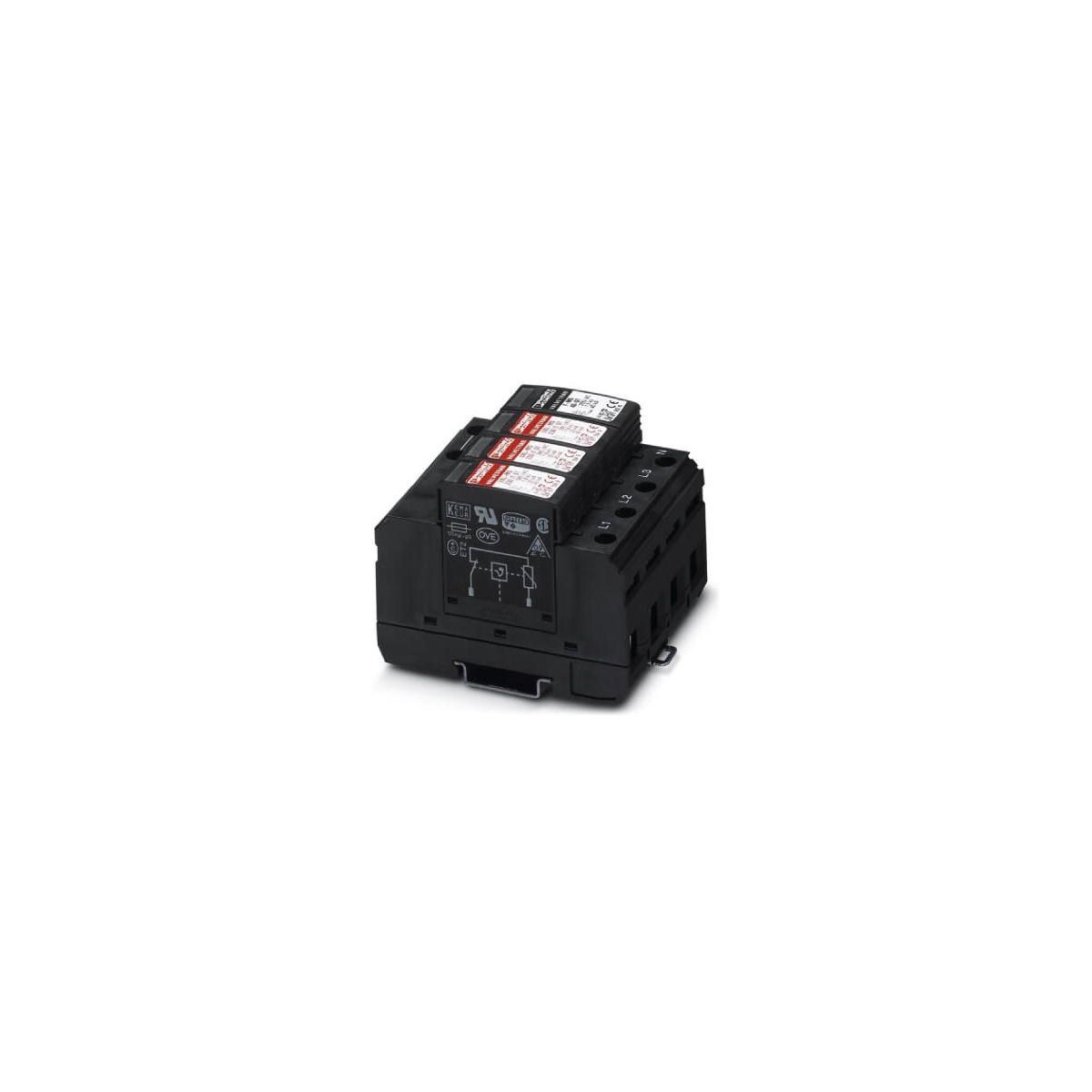

Überspannungsableiter bestehend aus Basiselement und Schutzsteckern, zur Montage auf NS 35/7,5, Nennspannung: 230 V AC, 3 + 1-Schaltung.
Technische Daten:
- IEC-PrüfklasseII: T2
- EN Type: T2
- Stromversorgungssystem IEC: TN-S, TT
- Bauform: Tragschienenmodul zweiteilig steckbar
- Produkttyp: Überspannungsableiter
- Polzahl: 4
- Meldung Überspannungsschutz defekt: optisch
- Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Elektrische Eigenschaften
- Nennfrequenz fN: 50 Hz (60 Hz)
- Anschlussdaten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M5
- Anzugsdrehmoment: 3 Nm (1,5 mm² ... 16 mm²), 4,5 Nm (25 mm² ... 35 mm²)
- Abisolierlänge: 16 mm
- Leiterquerschnitt flexibel: 1,5 mm² ... 25 mm²
- Leiterquerschnitt starr: 1,5 mm² ... 35 mm²
- Leiterquerschnitt AWG: 15 ... 2
- Anschlussart: Gabelkabelschuh
- Leiterquerschnitt flexibel: 1,5 mm² ... 16 mm²
- Maße
- Breite: 71 mm
- Höhe: 89,8 mm
- Tiefe: 65,7 mm (inkl. Tragschiene 7,5 mm)
- Teilungseinheit: 4 TE
- Materialangaben
- Farbe: tiefschwarz RAL 9005
- Brennbarkeitsklasse nach UL 94: V-0
- CTI-Wert des Materials: 600
- Isolierstoff: PA 6.6/PBT
- Materialgruppe: I
- Material Gehäuse: PA 6.6, PBT
- Schutzschaltung
- Schutzpfade: L-N, L-PE, N-PE
- Wirkungsrichtung: 3L-N & N-PE
- Nennspannung UN: 240/415 V AC (TN-S), 240/415 V AC (TT)
- Nennfrequenz fN: 50 Hz (60 Hz)
- Höchste Dauerspannung UC (L-N): 275 V AC
- Höchste Dauerspannung UC (L-PE): 275 V AC
- Höchste Dauerspannung UC (N-PE): 260 V AC
- Nennlaststrom IL: 80 A
- Schutzleiterstrom IPE: ? 5 µA
- Standby-Leistungsaufnahme PC: ? 360 mVA
- Nennableitstoßstrom In (8/20) µs: 20 kA
- Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
- Folgestromlöschfähigkeit Ifi (N-PE): 100 A
- Kurzschlussfestigkeit ISCCR: 25 kA
- Schutzpegel Up (L-N): ? 1,35 kV
- Schutzpegel Up (L-PE): ? 1,6 kV
- Schutzpegel Up (N-PE): ? 1,5 kV
- Restspannung Ures (L-N): ? 1,35 kV (bei In), ? 1,1 kV (bei 10 kA), ? 1 kV (bei 5 kA), ? 0,9 kV (bei 3 kA)
- Restspannung Ures (L-PE): ? 1,6 kV (bei In), ? 1,2 kV (bei 10 kA), ? 1 kV (bei 5 kA), ? 0,9 kV (bei 3 kA)
- Restspannung Ures (N-PE): ? 0,4 kV (bei In), ? 0,25 kV (bei 10 kA), ? 0,15 kV (bei 5 kA), ? 0,1 kV (bei 3 kA)
- TOV-Verhalten bei UT (L-N): 335 V AC (5 s / withstand mode), 440 V AC (120 min / safe failure mode)
- TOV-Verhalten bei UT (N-PE): 1200 V AC (200 ms / withstand mode)
- Ansprechzeit tA (L-N): ? 25 ns
- Ansprechzeit tA (L-PE): ? 100 ns
- Ansprechzeit tA (N-PE: )? 100 ns
- Maximale Vorsicherung bei V?Durchgangsverdrahtung: 80 A (gG)
- Maximale Vorsicherung bei Stichleitungsverdrahtung: 125 A (gG)
- Umwelt- und Lebensdauerbedingungen
- Umgebungsbedingungen
- Schutzart: IP20 (nur bei Benutzung aller Klemmstellen)
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ? 2000 m (amsl (über normal Null))
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Approbationsdaten
- UL-Spezifikationen
- Maximale Dauerspannung MCOV (L-L): 550 V AC
- Maximale Dauerspannung MCOV (L-N): 275 V AC
- Maximale Dauerspannung MCOV (L-G): 275 V AC
- Maximale Dauerspannung MCOV (N-G): 260 V AC
- Nennableitstoßstrom In (L-L): 20 kA
- Nennableitstoßstrom In (L-N): 20 kA
- Nennableitstoßstrom In (L-G): 20 kA
- Nennableitstoßstrom In (N-G): 20 kA
- Schutzpfade: L-L, L-N, L-G, N-G
- Nennspannung: 230/400 V AC
- Energieverteilungssystem: Wye
- Nennfrequenz: 50/60 Hz
- Gemessene Begrenzungsspannung MLV (L-L): 2720 V
- Gemessene Begrenzungsspannung MLV (L-N): 1910 V
- Gemessene Begrenzungsspannung MLV (L-G): 2630 V
- Gemessene Begrenzungsspannung MLV (N-G): 1370 V
- SPD Typ: 4CA
- UL-Anschlussdaten
- Anzugsdrehmoment: 30 lbf-in.
- Leiterquerschnitt AWG: 14 ... 2
