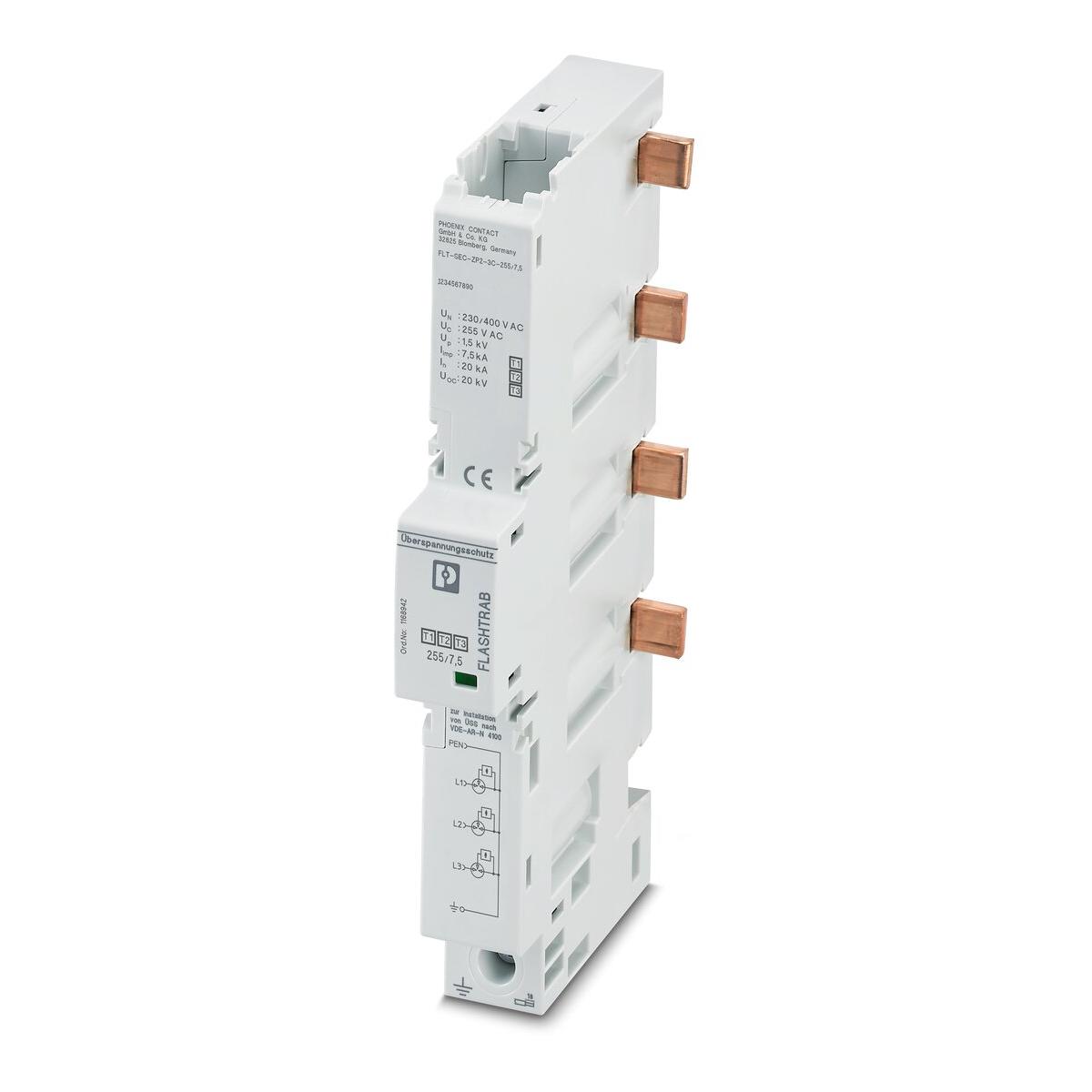

Blitzstromableiter, gem. Typ 1 / Class I, für 3-phasige Stromversorgungsnetze, mit kombiniert verlegtem N und PE (L1, L2, L3, PEN). Geeignet für den Potenzialausgleich in Anlagen ohne äußeren Blitzschutz mit und ohne Freileitungseinspeisung. Zur Montage auf 40 mm-Sammelschienensystemen.
Technische Daten:
Artikeleigenschaften
- IEC-Prüfklasse: I + II + III
- T1 + T2 + T3
- EN Type: T1 + T2 + T3
- Stromversorgungssystem IEC: TN-C
- Bauform: Sammelschienenmodul einteilig
- Produkttyp: Kombiableiter
- Polzahl: 3
- Meldung Überspannungsschutz defekt: optisch, Fernmeldung über optionales Modul
Isolationseigenschaften
- Überspannungskategorie: IV
- Verschmutzungsgrad: 2
Elektrische Eigenschaften
- Nennfrequenz fN: 50 Hz (60 Hz)
Anschlussdaten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M6
- Anzugsdrehmoment: 2,5 Nm
- Abisolierlänge: 18 mm
- Leiterquerschnitt flexibel: 2,5 mm² ... 35 mm²
- Leiterquerschnitt starr: 2,5 mm² ... 50 mm²
Maße
- Breite: 27 mm
- 47 mm (mit Abstandsdeckel)
- 52 mm (mit Abstandsdeckel)
- Höhe: 220,7 mm
- Tiefe: 104,4 mm
- Teilungseinheit: 1,5 TE
Materialangaben
- Farbe: lichtgrau RAL 7035
- Brennbarkeitsklasse nach UL 94: V-0
- CTI-Wert des Materials: 175
- Isolierstoff: PA 6.6
- PC
- Materialgruppe: IIIa
- Material Gehäuse: PA 6.6
- PC
Mechanische Eigenschaften
Mechanische Daten
Schutzschaltung
- Schutzpfade: L-PEN
- Wirkungsrichtung: 3L-PEN
- Nennspannung UN: 230/400 V AC ±10 % (TN-C)
- Nennfrequenz fN: 50 Hz (60 Hz)
- Höchste Dauerspannung UC: 255 V AC
- Nennableitstoßstrom In (8/20) µs: 20 kA
- Kombinierter Stoß UOC: 20 kV
- Blitzprüfstrom (10/350) µs, Ladung: 3,75 As
- Blitzprüfstrom (10/350) µs, spezifische Energie: 15 kJ/?
- Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp: 7,5 kA
- Gesamtableitstoßstrom Itotal (10/350) µs: 22,5 kA
- Folgestromlöschfähigkeit Ifi: 25 kA
- Kurzschlussfestigkeit ISCCR: 25 kA
- Schutzpegel Up: ? 1,5 kV
- Ansprechstoßspannung bei 6 kV (1,2/50) µs: ? 1,5 kV
- TOV-Verhalten bei UT: 442 V AC (120 min / withstand mode)
- Ansprechzeit tA: ? 100 ns
- Maximale Vorsicherung bei Stichleitungsverdrahtung: 160 A (gG)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20C (im eingebauten Zustand)
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ? 6000 m (amsl (über normal Null))
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Normen und Bestimmungen
- Normen/BestimmungenI: EC 61643-11
- Normen/Bestimmungen: EN 61643-11
Montage
- Montageart: Sammelschiene 40 mm
