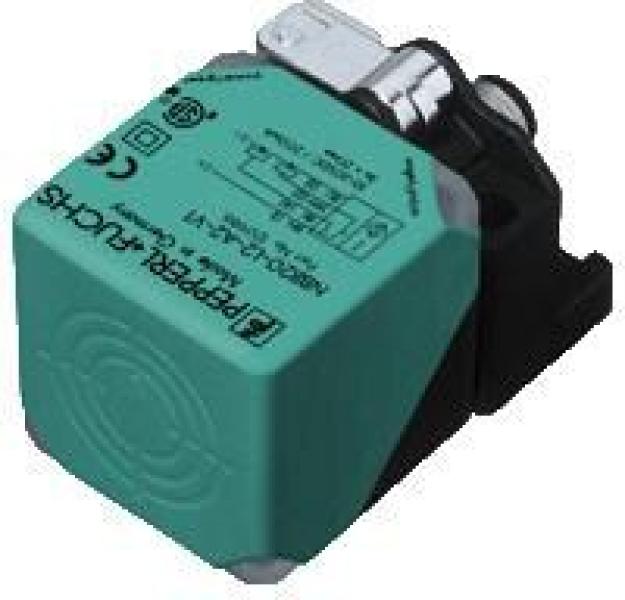

Induktiver Sensor NBB20-L2-A2-V1
Sensorkopf bidirektional und drehbar
4 LED-Anzeigen für 360°-Sichtbarkeit
20 mm bündig
4-Draht Gleichstrom
Schnellmontage-Halterung
Allgemeine Spezifikationen
Schaltfunktion komplementär
Art der Ausgabe PNP
Bemessungs-Schaltabstand ca. 20 mm
Installation erröten
Polarität des Ausgangs GLEICHSTROM
Gesicherter Schaltabstand 0 ... 16,2 mm
Tatsächlicher Betriebsabstand 18 ... ca. 22 mm
Abminderungsfaktor rAl 0.33
Abminderungsfaktor rCu 0.31
Abminderungsfaktor r304 0.74
Reduktionsfaktor rMessing 0.41
Art der Ausgabe 4-Draht
Nominale Nennwerte
Betriebsspannung 10 ... 30 V Gleichstrom
Schaltfrequenz 0 ... 440 Hz
Hysterese typ. 5 %
Verpolungsschutz Verpolungsschutz
Kurzschlussschutz pulsierend
Spannungsabfall ? 2 V
Ansprechstrom 0 ... 200 mA
Strom im ausgeschalteten Zustand 0 ... 0,5 mA
Leerlauf-Versorgungsstrom ? 20 mA
Zeitverzögerung vor Verfügbarkeit 80 ms
Anzeige der Betriebsspannung LED, grün
Anzeige des Schaltzustands LED, gelb
Parameter im Zusammenhang mit der funktionalen Sicherheit
MTTFd 1289 a
Einsatzzeit (TM) 20 A
Diagnostische Abdeckung (DC) 0 %
Einhaltung von Normen und Richtlinien
Konformität mit der Norm
Normen EN IEC 60947-5-2
Zulassungen und Zertifikate
Schutzart II
Bemessungsisolationsspannung 253 V
Bemessungs-Impulshaltespannung 4000 V
UL-Zulassung cULus-gelistet, universell einsetzbar
CCC-Zulassung CCC-Zulassung / Kennzeichnung nicht erforderlich für Produkte mit Nennleistung ?36 V
Umgebungsbedingungen
Umgebungstemperatur -25 ... 85 °C (-13 ... 185 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Spezifikationen
Verbindungsart Gerätestecker
Gehäusematerial PAPA
Erfassen des Gesichts PAPA
Schutzart IP68 / IP69K
Verbinder
Einfädelnd M12 x 1
Anzahl der Pins 4
Masse ca. 155 Gramm
Dimensionen
Höhe ca. 40 mm
Breite ca. 40 mm
Länge 67 mm
