Highlights
- Vielseitige Anwendung: Bidirektional und drehbarer Sensorkopf für flexible Anwendungen.
- Hohe Sichtbarkeit: 2 LED-Anzeigen für 360°-Sichtbarkeit zur optimalen Kontrolle des Schaltzustands.
- Zuverlässige Funktionalität: DC-Ausgang und zweileitiger Anschluss für vielfältige Einsatzmöglichkeiten.
- Sicherheitsfeatures inklusive: Kurzschlussschutz, Verpolungstoleranz und zulässige Spannungsbereiche von 5 bis 60 V.
- Robustes Gehäuse: Geschützt gegen Staub und Wasser nach IP68/IP69K.

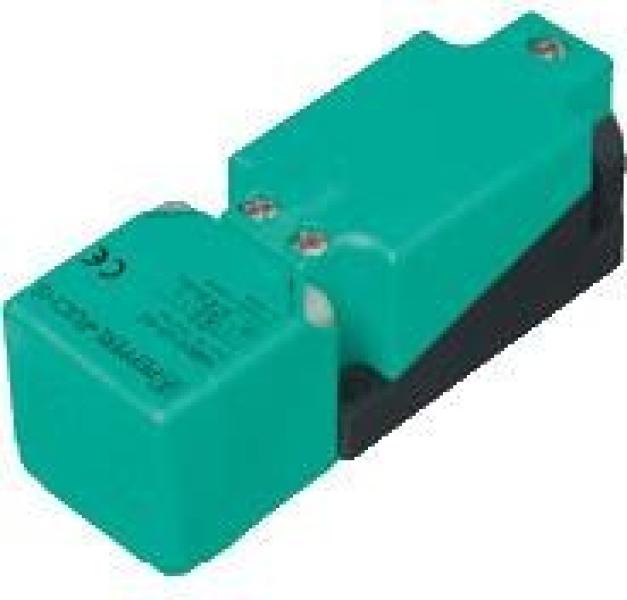

Der Induktive Sensor NBB15-U1-Z2 stellt eine perfekte Kombination aus hochmoderner Technologie und wesentlichen Sicherheitsmerkmalen dar, die speziell auf die anspruchsvollen Anforderungen in industriellen Umgebungen abgestimmt sind. Dank der einzigartigen, bidirektional drehbaren Sensortechnologie lassen sich unterschiedliche Installationsanforderungen flexibel und effizient umsetzen. Die integrierten LEDs bieten aus jedem Blickwinkel eine klare visuelle Rückmeldung über den aktuellen Betriebsstatus. Der Sensor eignet sich optimal für den Einsatz in extremen Temperaturen von -25 bis 85°C und anspruchsvolle Bedingungen, unterstützt durch seine hohe Schaltfrequenz von bis zu 400 Hz.
Produktmerkmale:
- 360° sichtbare LED-Schaltzustandsanzeige
- Schutz gegen Kurzschluss und Verpolung
- Zweileiter Ausgangsart für flexible Anwendungen
- Geschützte Bauweise nach IP68/IP69K
- Robustes Gehäuse aus PA/Metall mit Epoxid-Pulverbeschichtung
Technische Daten:
- Schaltfunktion: Öffner/Öffner (Schließer/Öffner)
- Art der Ausgabe: Zweileiter
- Bemessungs-Schaltabstand: ca. 15 mm
- Polarität des Ausgangs: GLEICHSTROM
- Gesicherter Schaltabstand: 0 ... 12,15 mm
- Tatsächlicher Betriebsabstand: 13.5 ... 16,5 mm (typ. 15 mm)
- Abminderungsfaktoren: rAl 0.3, rCu 0.3, r304 0.7
- Betriebsspannung: 5 ... 60 V
- Schaltfrequenz: 0 ... 400 Hz
- Hysterese: typ. 5 %
- Verpolungsschutz: Verpolungstolerant
- Kurzschlussschutz: Ja
- Spannungsabfall: ? 5 V
- Ansprechstrom: 2 ... 200 mA
- Strom im ausgeschalteten Zustand: 0 ... 0,5 mA
- Anzeige des Schaltzustands: 2 LEDs, gelb
- MTTFd: 1133 a
- Diagnostische Abdeckung (DC): 0 %
- Normen: EN IEC 60947-5-2
- Zulassungen: cULus-gelistet, CCC-Zertifiziert
- Umgebungstemperatur: -25 ... 85 °C (-13 ... 185 °F)
- Verbindungsart: Schraubklemmen
- Anzugsdrehmoment: 1,2 Nm + 10 %
- Kernquerschnitt max.: 2,5 mm²
- Gehäusematerial: PA/Metall mit Epoxid-Pulverbeschichtung
- Schutzart: IP68 / IP69K
Maße & Gewicht:
- Höhe: ca. 40 mm
- Breite: ca. 40 mm
- Länge: ca. 118 mm
- Masse: ca. 225 Gramm
