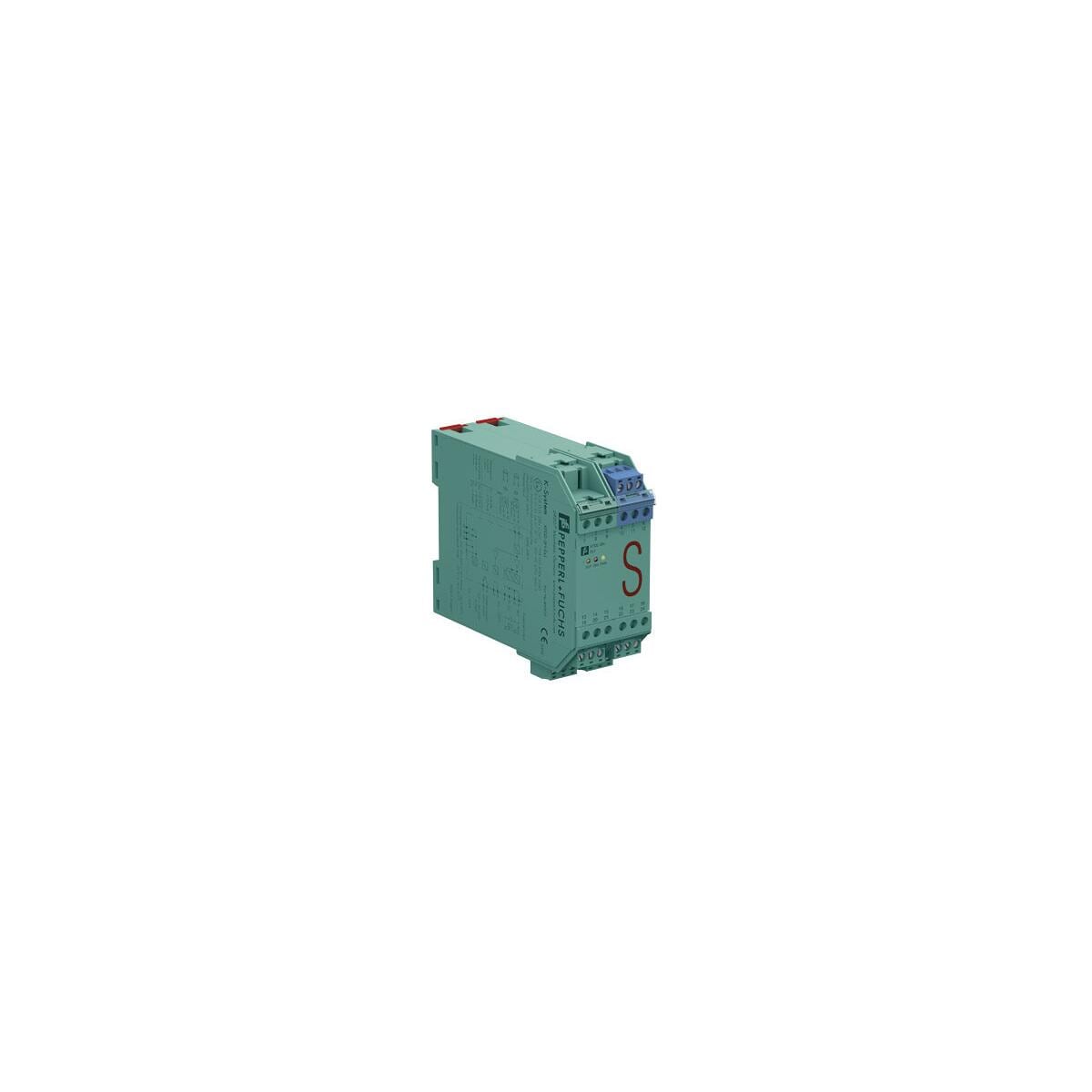

Schaltverstärker KFD2-SH-Ex1
Funktion:
Diese Trennbarriere eignet sich für eigensichere Anwendungen. Das Gerät überträgt binäre Signale von SN/S1N-Sensoren oder zugelassenen mechanischen Kontakten aus dem explosionsgefährdeten Bereich in den sicheren Bereich. Der Eingang steuert einen Relaiskontaktausgang mit drei Schließern (einen in Serie zu den beiden Ausgangsrelais für die Sicherheitsfunktion), einen Relaiskontaktausgang mit einem Schließer und einen passiven Transistorausgang. Anders als bei einem Näherungssensor der Serie SN/S1N muss bei einem mechanischen Kontakt ein 10 k?-Widerstand über den Kontakt gelegt werden, zusätzlich zu einem 1,5 k?-Widerstand in Serie. Der Steuerstromkreis wird kontinuierlich auf Leitungsunterbrechung (LB) und Leitungskurzschluss (LK) überwacht. Im Fehlerfall wird der Fehlermeldeausgang aktiviert, während die Ausgänge I und II abfallen. Für Sicherheitsanwendungen bis SIL3 muss Ausgang I verwendet werden. Für Sicherheitsanwendungen bis SIL2 können Ausgang I und Ausgang II verwendet werden.
Anwendung:
Der Eingang (Klemmen 10, 12) darf generell nur mit potenzialfreien (passiven) Gebern betrieben werden. Einkanalige Abschaltungen bis SIL 3 müssen über die Klemmen 13, 14 erfolgen. Der Mittelabgriff (Klemmen 19, 20) kann für eine redundante Abschaltung zusätzlich genutzt werden. Wird das Gerät für Sicherheitsanwendungen eingesetzt, sind die Vorgaben der Prüfdokumente zu beachten. Der Ausgang III Fehlermeldung liefert ein 1-Signal wenn der Steuerstromkreis unterbrochen (LB) oder kurzgeschlossen (LK) ist. Das Gerät ist mit abziehbaren Klemmen ausgestattet.
Produktmerkmale:
- 1-kanalige Trennbarriere
- 24 V DC-Versorgung (Power Rail)
- Eingang für zugelassene mechanische Kontakte oder SN/S1N-Sensoren
- Relaiskontaktausgang
- Fehlermeldeausgang
- Leitungsfehlerüberwachung
- Bis SIL 3 gemäß IEC/EN 61508
- Bis PL d gemäß EN/ISO 13849
Technische Daten:
- Ausgangskreis des Relais (Wechsler): 2.00000
- min. Bemessungsversorgungsspannung (bei DC): 20.00000
- Montageart: DIN-Schiene
- Maße (BxHxT): 40 x 107 x 115 mm
- Art der Spannungsversorgung: aktiv
- Anzahl der Kanäle: 1
- SIL (in Anlehnung an IEC 61508): SIL 3
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- max. Bemessungsversorgungsspannung (bei DC): 35.00000
- Gewicht: 0,120 kg
