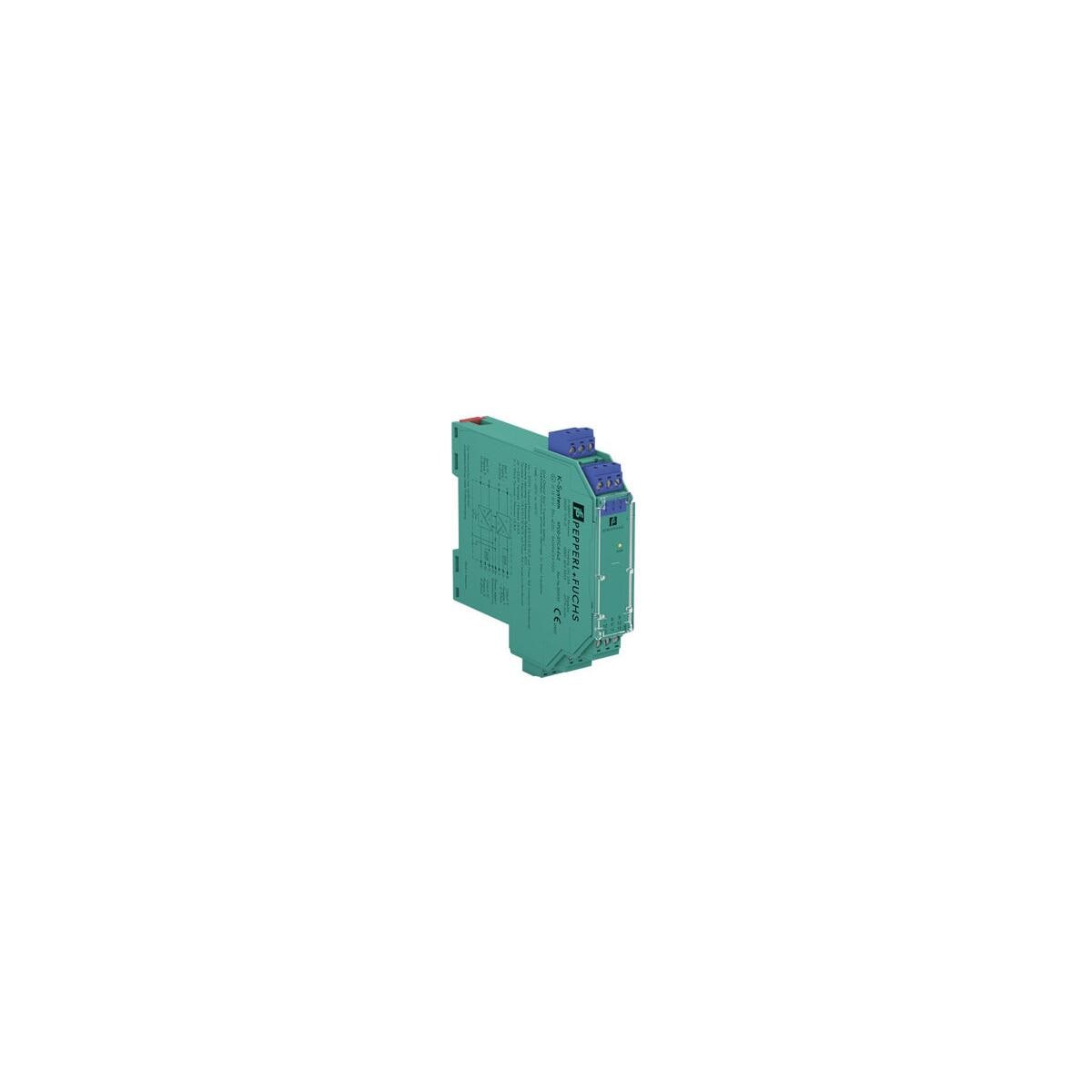

SMART-Transmitterspeisegerät KFD2-STC5-Ex2
- 2-kanalige Trennbarriere
- 24 V DC-Versorgung (Power Rail)
- Eingang 2-Draht- und 3-Draht-SMART-Transmitter und 2-Draht-SMART-Stromquellen
- Ausgang 4 mA ... 20 mA, Stromsenke/Stromquelle
- Klemmen mit Prüfabgriff
- Bis SIL 2 (SC 3) gemäß IEC/EN 61508
Funktion:
Diese Trennbarriere eignet sich für eigensichere Anwendungen. Das Gerät speist 2-Draht- und 3-Draht-SMART-Transmitter und kann auch zusammen mit 2-Draht-SMART-Stromquellen genutzt werden. Das analoge Eingangssignal wird als galvanisch getrennter Stromwert in den sicheren Bereich übertragen. Dem Eingangssignal können im explosionsgefährdeten oder im nicht explosionsgefährdeten Bereich binäre Signale überlagert werden, die bidirektional übertragen werden. Das Gerät unterstützt an den Klemmen im sicheren Bereich einen Ausgang in der Betriebsart Senke oder Quelle. Das Gerät besitzt einen internen Widerstand. Verwenden Sie diesen Widerstand, wenn der HART-Kommunikationswiderstand im Steuerstromkreis zu gering ist. In die Geräteklemmen sind Prüfbuchsen für den Anschluss von HART-Kommunikatoren integriert.
Technische Daten:
- Maße (BxHxT): 20 x 124 x 115 mm
- Gehäusetyp: B2
- Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
- min. Umgebungstemperatur: -20º
- max. Umgebungstemperatur: 60.00º
- Gewicht: 0,170 kg
- Montageart: Schnappbefestigung Tragschiene
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Art der Spannungsversorgung: aktiv
