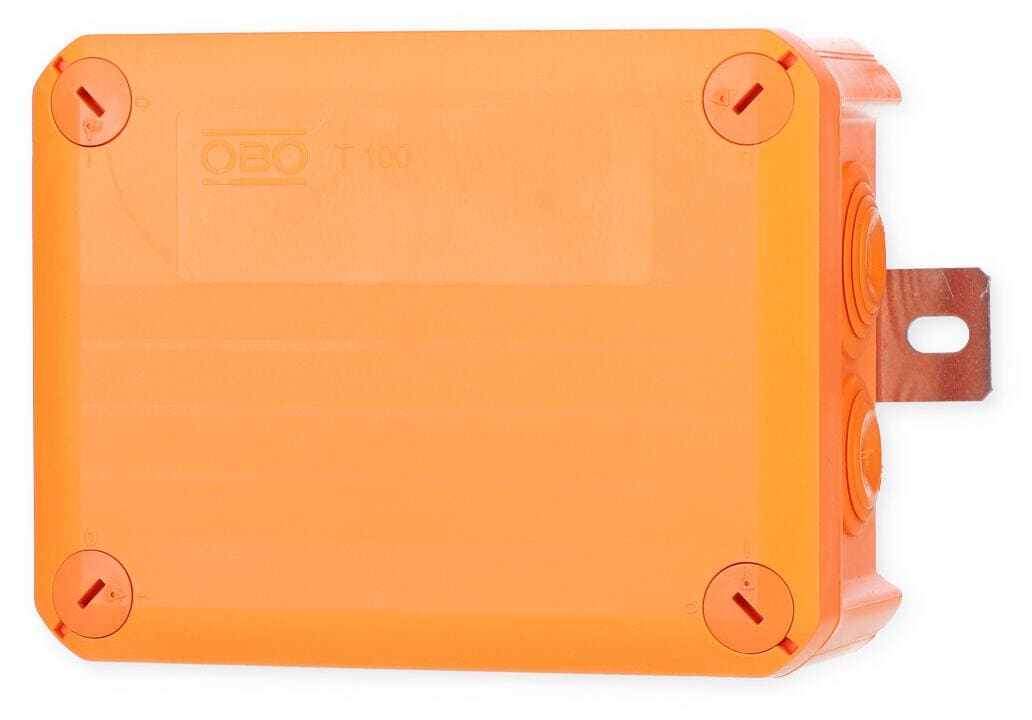

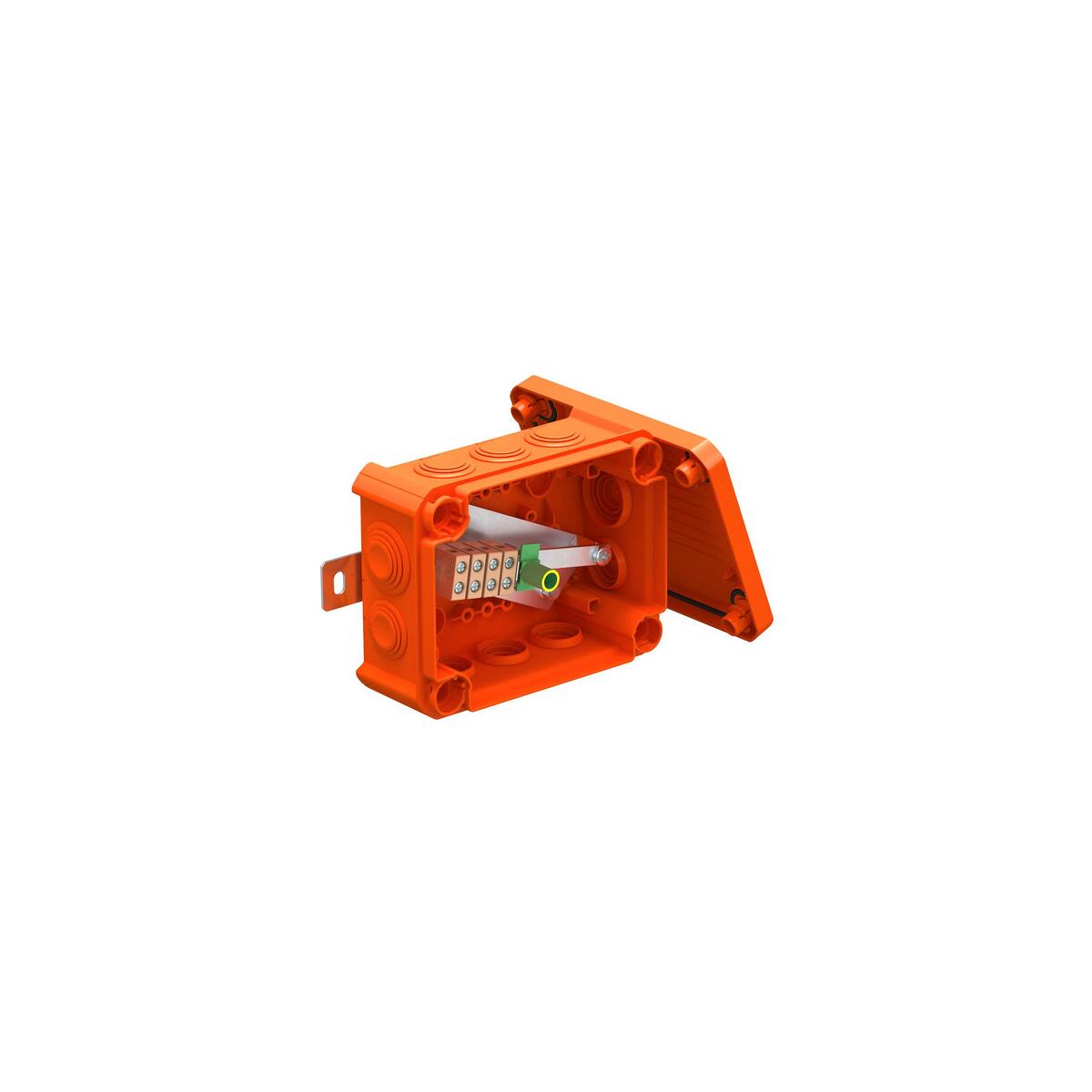

Verbindungskasten mit weichen Einsteckdichtungen. Ausreichender Verdrahtungsraum durch diagonal angeordnete Anschlusseinheit mit komplett vormontierten hochtemperaturbeständigen Keramikklemmen. Grün-gelb gekennzeichnete Schutzleiterklemme. Befestigung an gut zugänglichen Außenlaschen. Zugelassen für Kabelanlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12 mit den Klassen E30, E60 und E90. Keramikklemmen wurden nach DIN EN 60998-2-1:2004 geprüft.
Technische Daten:
- Anzahl der Einführungen: 10
- Anzahl der Klemmen: 5
- Einzelklemmen: 4
- Schutzklemme: 1
- Art der Gehäusedurchführung: Stufenmembran abschneidbar
- Bemessungsisolationsspannung Ui: 690 V
- Bestückung: Klemme
- Deckel: nicht transparent
- Deckelbefestigung: geschraubt
- Einführungen: 8 x M25 2 x M32
- Form: rechteckig
- Funktionserhalt (ETIM): E 90
- Halogenfrei
- Mit Deckel
- Montageart: Aufputz
- Nennquerschnitt: 6 mm²
- Nennspannung: 660 V
- Schutzart: IP66
- Werkstoff Bezeichnung: Polypropylen

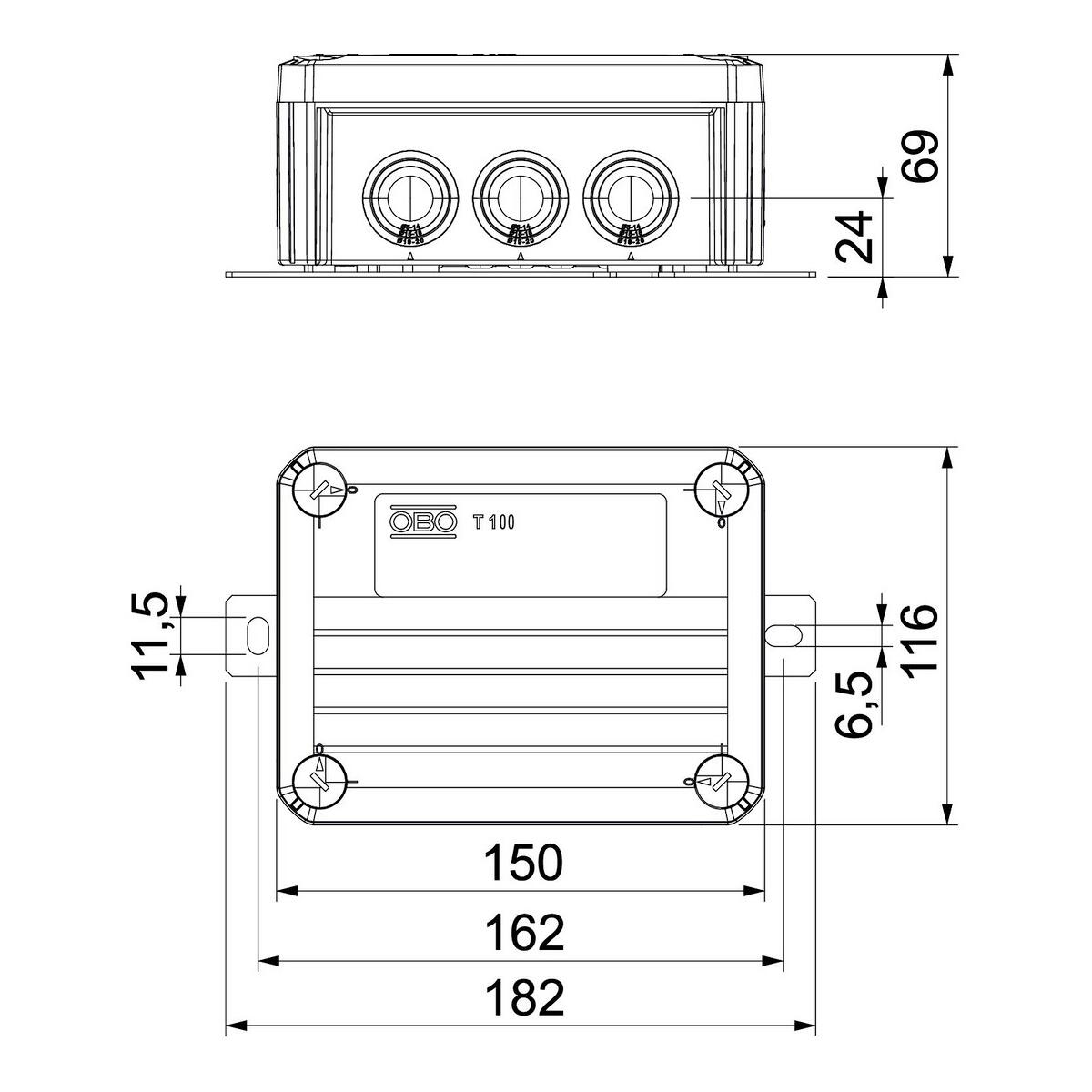

- Abmessungen:
- Länge: 150 mm
- Breite: 116 mm
- Höhe: 67 mm
- Lichte Innenmaße: 136x102x57 mm
- Maß L: 150 mm
- Maß B: 116 mm
- Maß H: 67 mm
- Maß L: 1162 mm
- Maß L: 2182 mm
| Produkttyp | Kabelabzweigkasten |
| Farbe | orange |
| Schutzart | IP66 |
