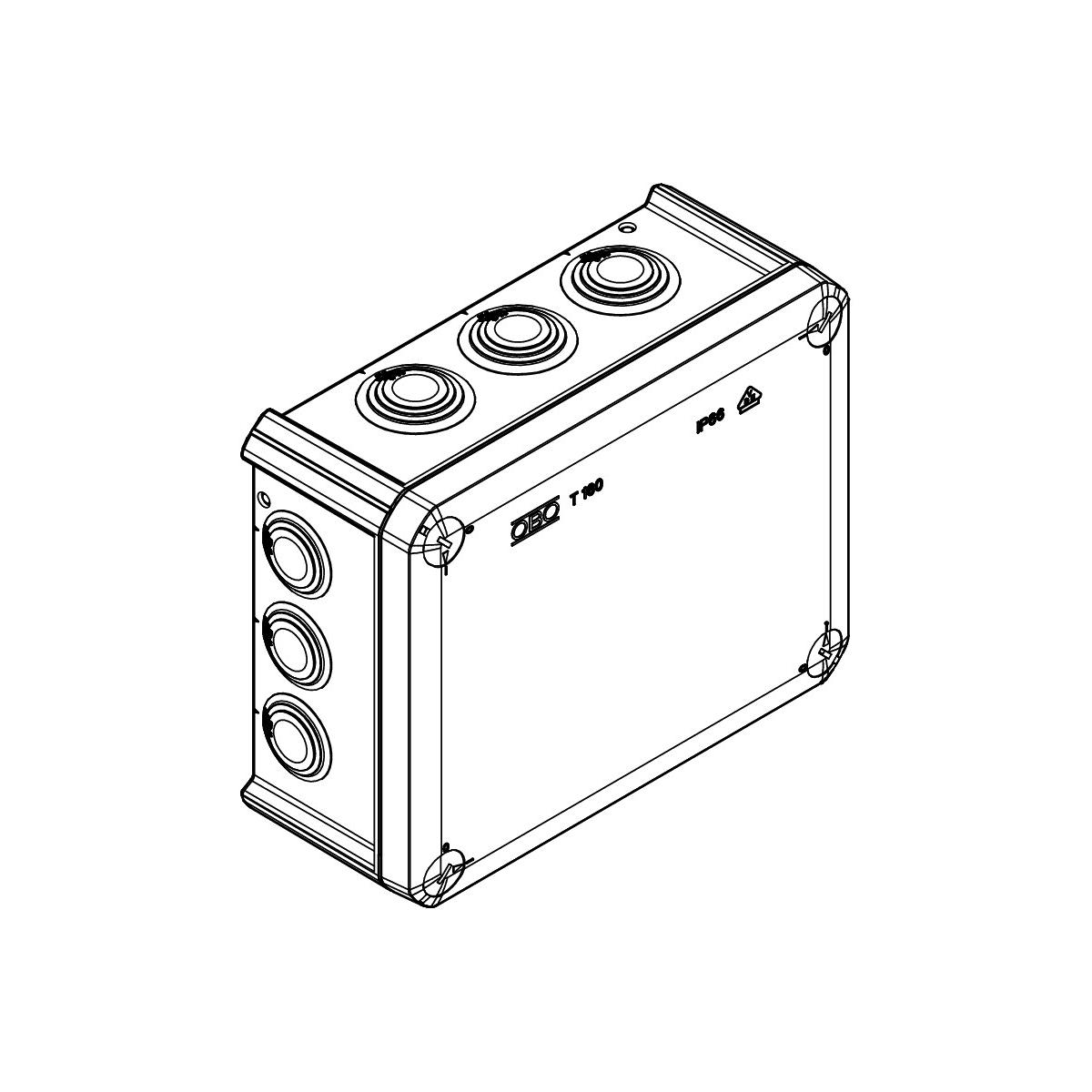

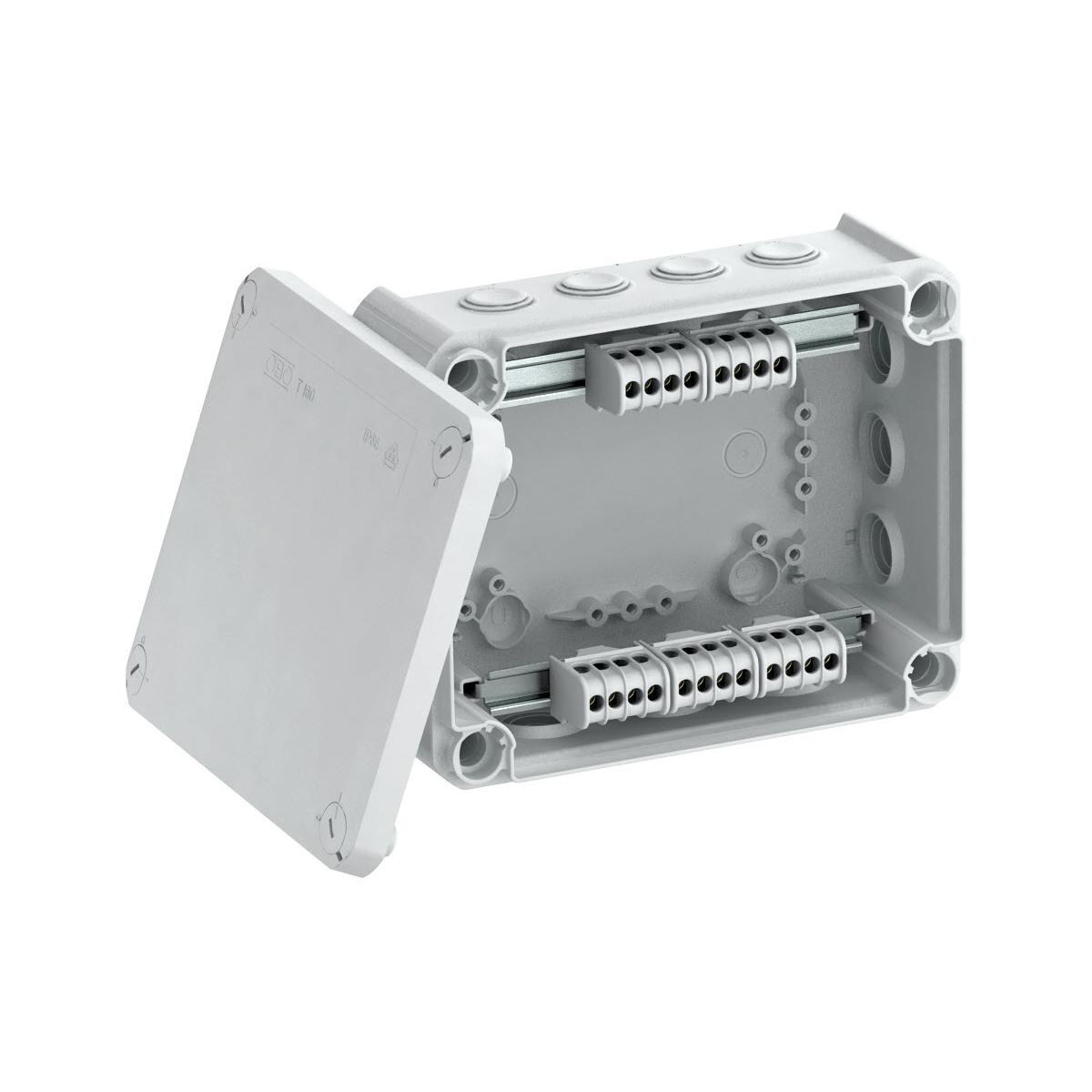

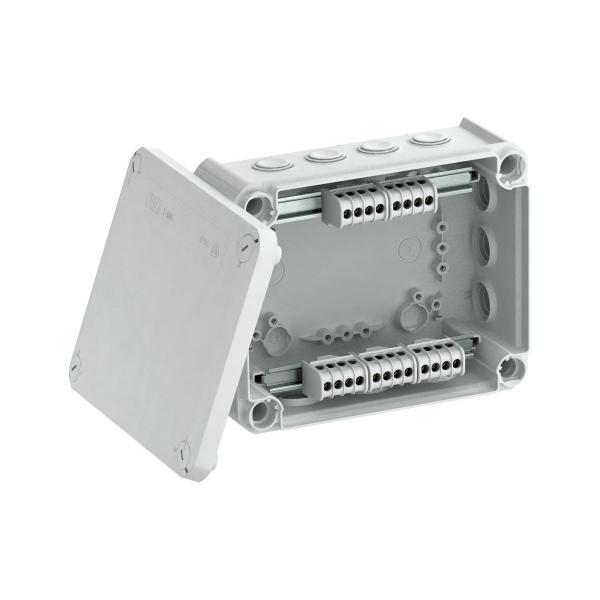

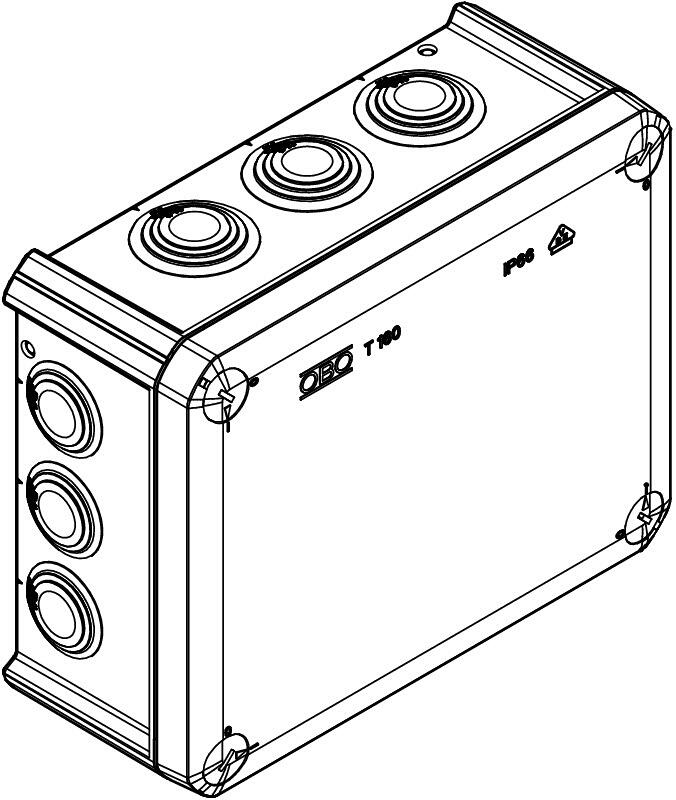

Kabelabzweigkasten mit Klemmleiste zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Rechteckige Form mit Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage und die Montage auf Montageblechen. Mit der Möglichkeit zur Innenbefestigung und Montage über die Eckdome. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-stabilisierten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK05 gemäß DIN EN 50102.
Klemmleisten und Montageschiene nicht vormontiert
Technische Daten:
- Anreihbar: ja
- Anzahl der Einführungen: 12
- Anzahl der Klemmen: 5
- Art der Einführung: Kabel
- Art der Einführung: Einsteckdichtung
- Art der Gehäusedurchführung: Stufenmembran abschneidbar
- Ausführung: mit Klemmleiste
- Bemessungsisolationsspannung Ui: 500 V
- Bestückung: Klemme
- Deckel: nicht transparent
- Deckelbefestigung: geschraubt
- Einführungen: 7 x M25 5 x M32
- Einführung von Hinten: ja
- Explosionsgeprüfte Ausführung: nein
- Flammwidrig: nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
- Formrecht: eckig
- Funktionserhalt (ETIM): ohne
- Für Ex-Zone: ohne
- für Ex-Zone Gas: ohne
- für Ex-Zone Staub: ohne
- Glasfaserverstärkt: ja
- Halogenfrei: ja
- Mit Abschirmung: nein
- Mit Deckel mit vier Deckel-Schnellspannverschlüssen
- Mit Deckel: ja
- Montageart: Wand-/Deckenmontage
- Montageart: Wand-/Deckenmontage
- Nennquerschnitt: 16 mm²
- Nennspannung: 500 V
- Schutzart: IP66
- Schutzart: IP66
- Schutzgrad IK-Code: IK05
- Plombierbar: ja
- Temperatureinsatzbereich: -5 - 60 °C
- Transparenter Deckel: nein
- Werkstoff Bezeichnung: Polypropylen, glasfaserverstärkt
- Witterungsbeständig: nein

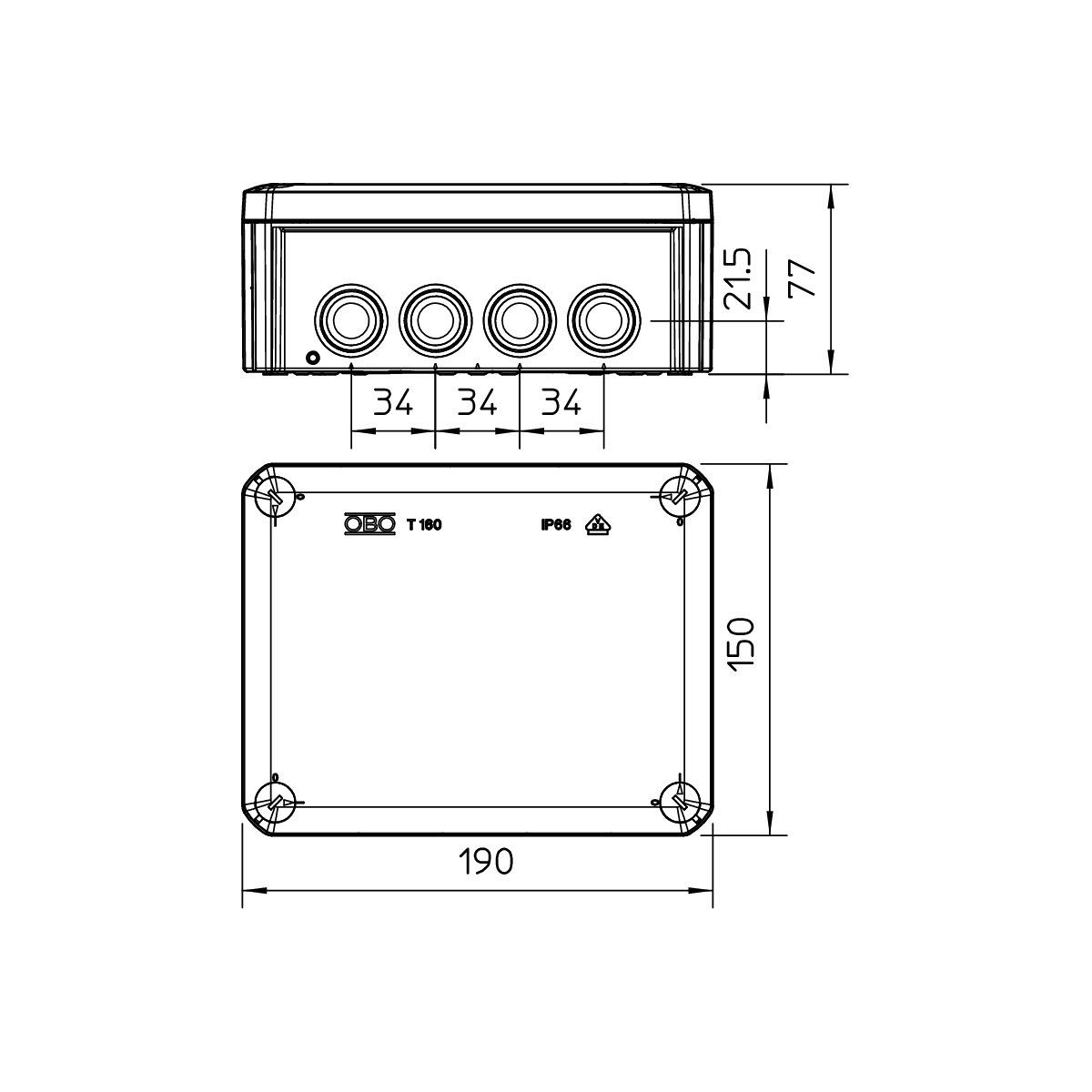

- Länge: 190 mm
- Breite: 150 mm
- Höhe: 77 mm
- Lichte Innenmaße: 176x135x67 mm
| Produkttyp | Kabelabzweigkasten |
| Farbe | grau |
| Schutzart | IP66 |
