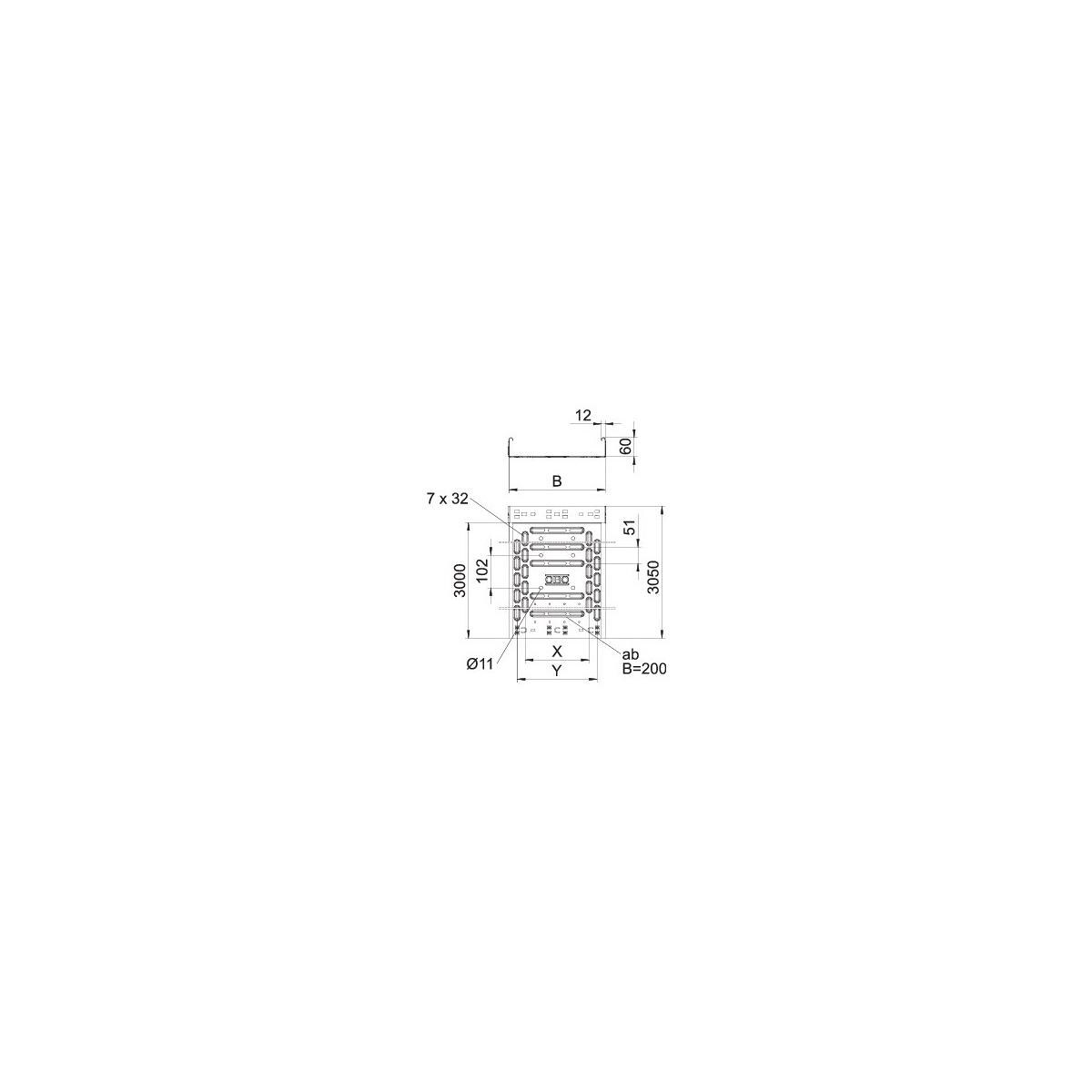

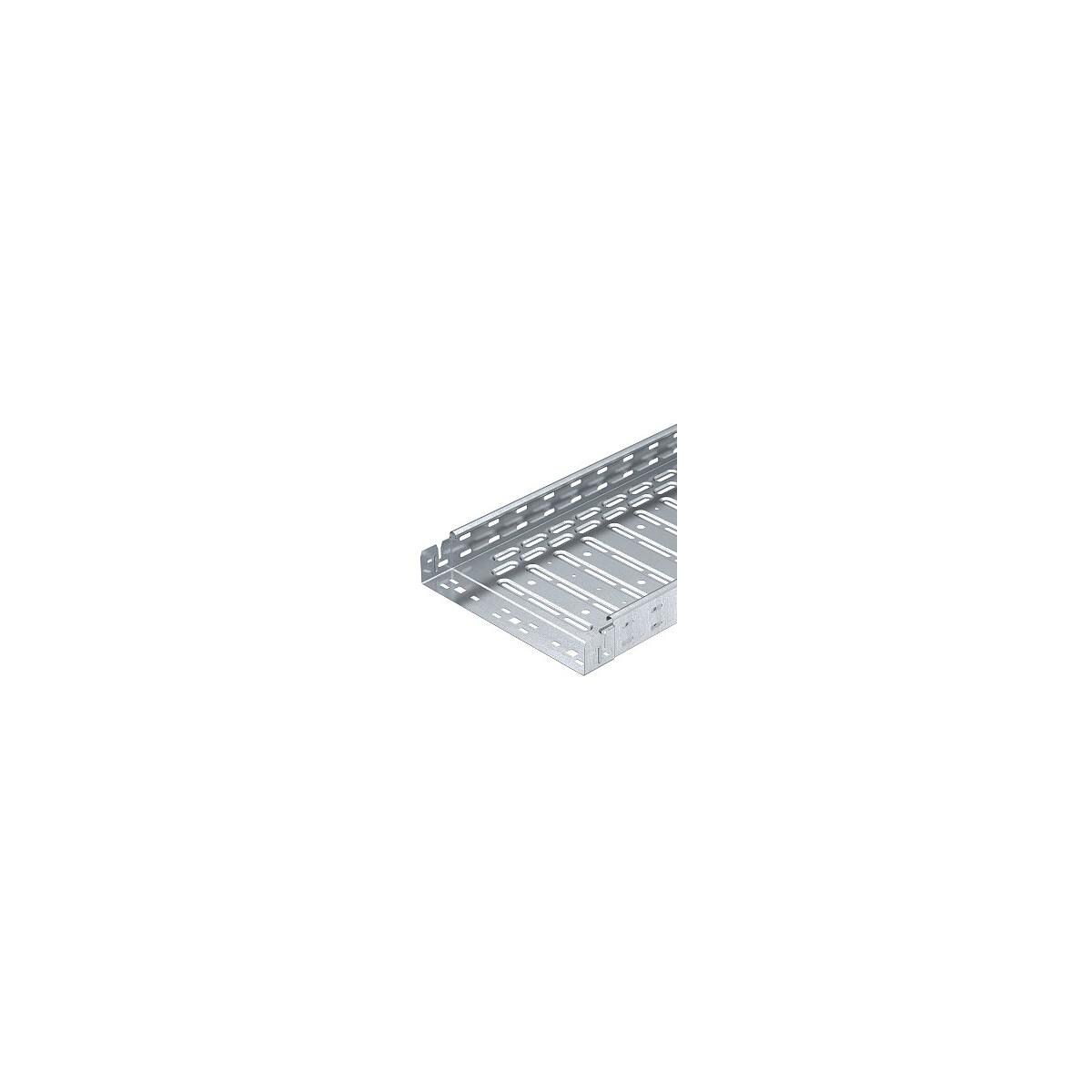

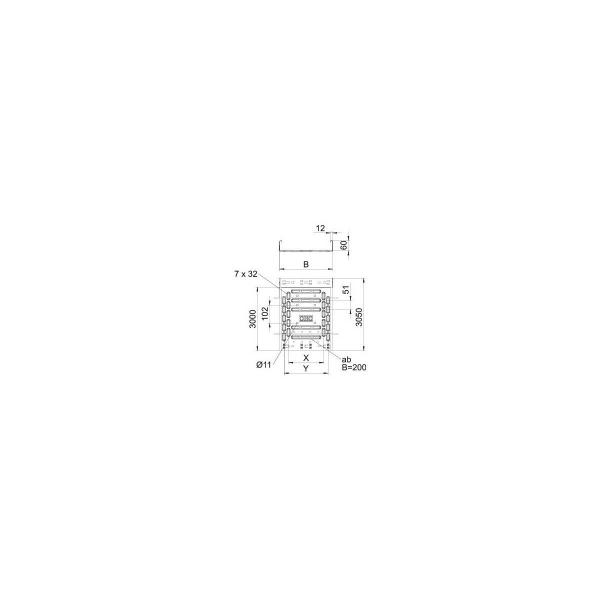

Das Rationelle Kabelrinnen-System Magic (RKSM) ist das weltweit erste komplett schraubenlose Rinnensystem. Das RKSM verfügt über eine gesickte Längsbodenlochung 7 x 20 mm zur Auslegermontage. Ab der Breite 200 mm verbessert eine Quersickung 7 x 32 mm die Kabelbelüftung und erleichtert die Montage. Die Mittenlochung 11 mm ermöglicht die direkte Gewindestangenabhängung und eine durchgängige Seitenlochung 7 x 20 mm dient als Verbinderlochung. Alle Systembauteile und Rinnentypen sind mit der innovativen Magic-Steckverbindung ausgerüstet, von der Rinne bis zum Formteil.
Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kombination beider Vorteile macht die Montage einfacher und zeitsparender. Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet. Das Längsverbinder-Set Magic (separat zu bestellen) ermöglicht die Kombination der Magic-Kabelrinnen mit herkömmlichen OBO Kabelrinnen gleicher Breite. Die magnetische Schirmdämpfung beträgt ohne Deckel 20 dB und mit Deckel 50 dB. Geprüft und zugelassen in Funktionserhalt-Systemen der Klassen E30 bis E90 nach DIN 4102 Teil 12. Entnehmen Sie Montagevarianten und Zulassungsdaten den Verwendbarkeitsnachweisen.
Technische Daten:
- Breite: 150 mm
- Ausführung: integrierter Verbinder
- Höhe: 60 mm
- Oberfläche: bandverzinkt
- Materialstärke: 0.75 mm
- Seitenlochung: ja
- Werkstoffgüte: sonstige
- Länge: 3050 mm
- Werkstoff: Stahl
- Montagelochung im Boden: ja
- Nutzbarer Querschnitt: 8800 mm²
- Geeignet für Funktionserhalt: ja
| Produkttyp | Kabelrinne |
| Höhe [mm] | 60 |
| Breite [mm] | 150 |
| Ausführung | - |
| Länge [mm] | 3050 |
