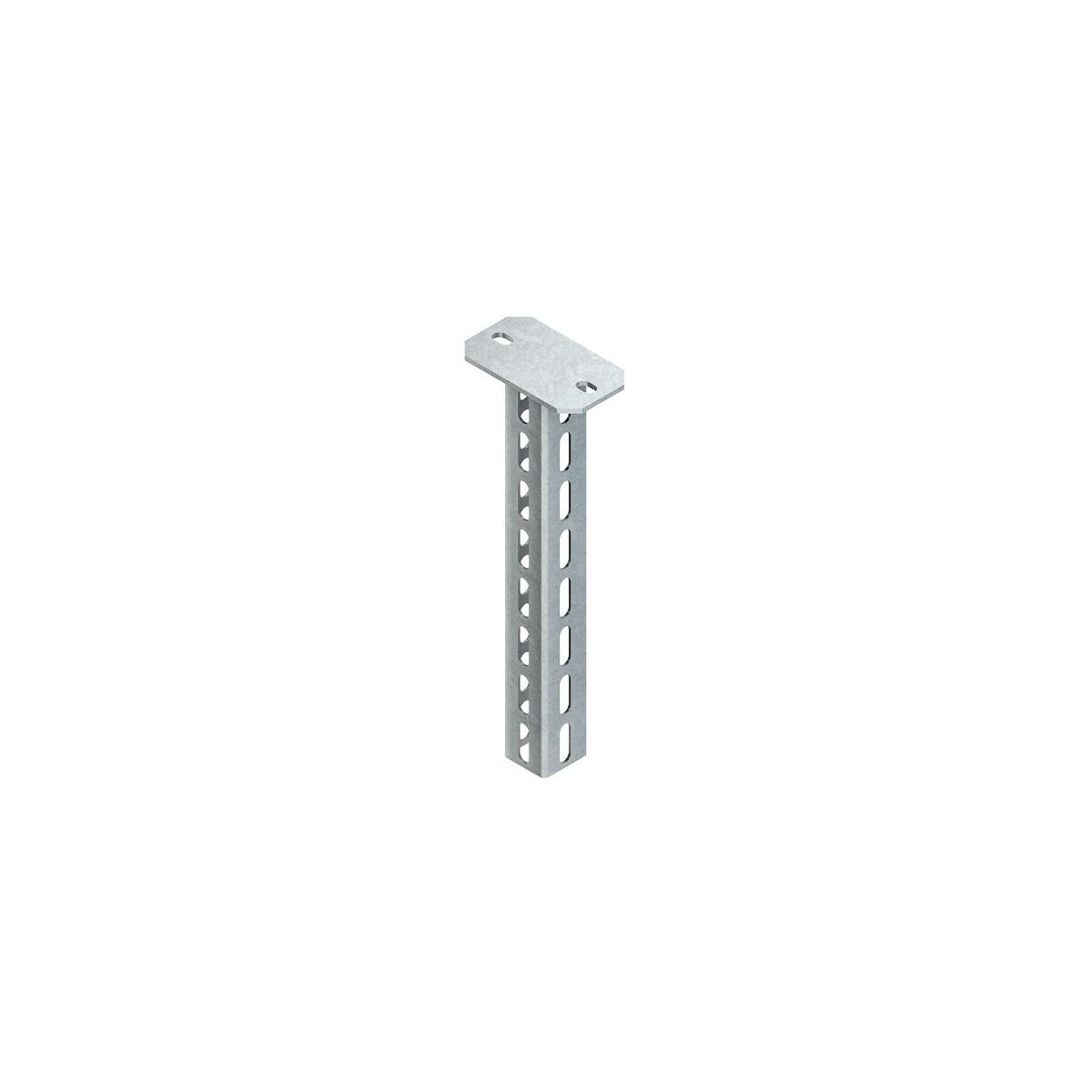

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen.
Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden.
Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten!
VDE zertifiziert!
Technische Daten:
- für Ausleger : KTAL..., KTAM..., KTA...
- für Ausleger : KTA 100 - 600 (Funktionserhalt/MLAR)

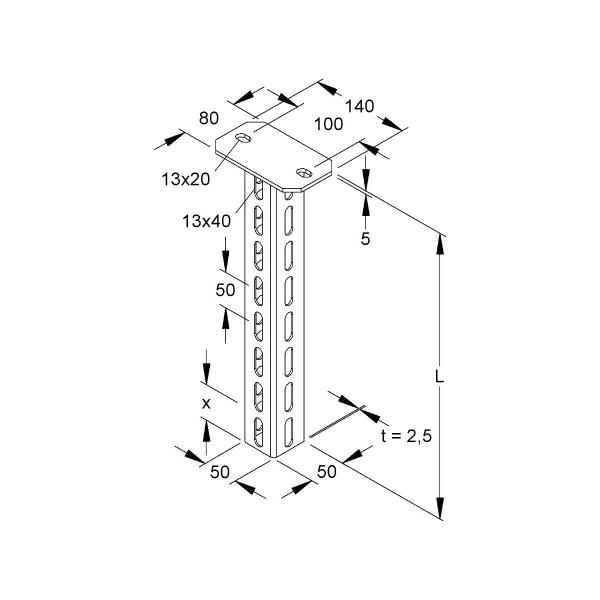

- Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm
- Befestigungslochung : 13 x 20 mm
- mittiger Abstand : 100 mm

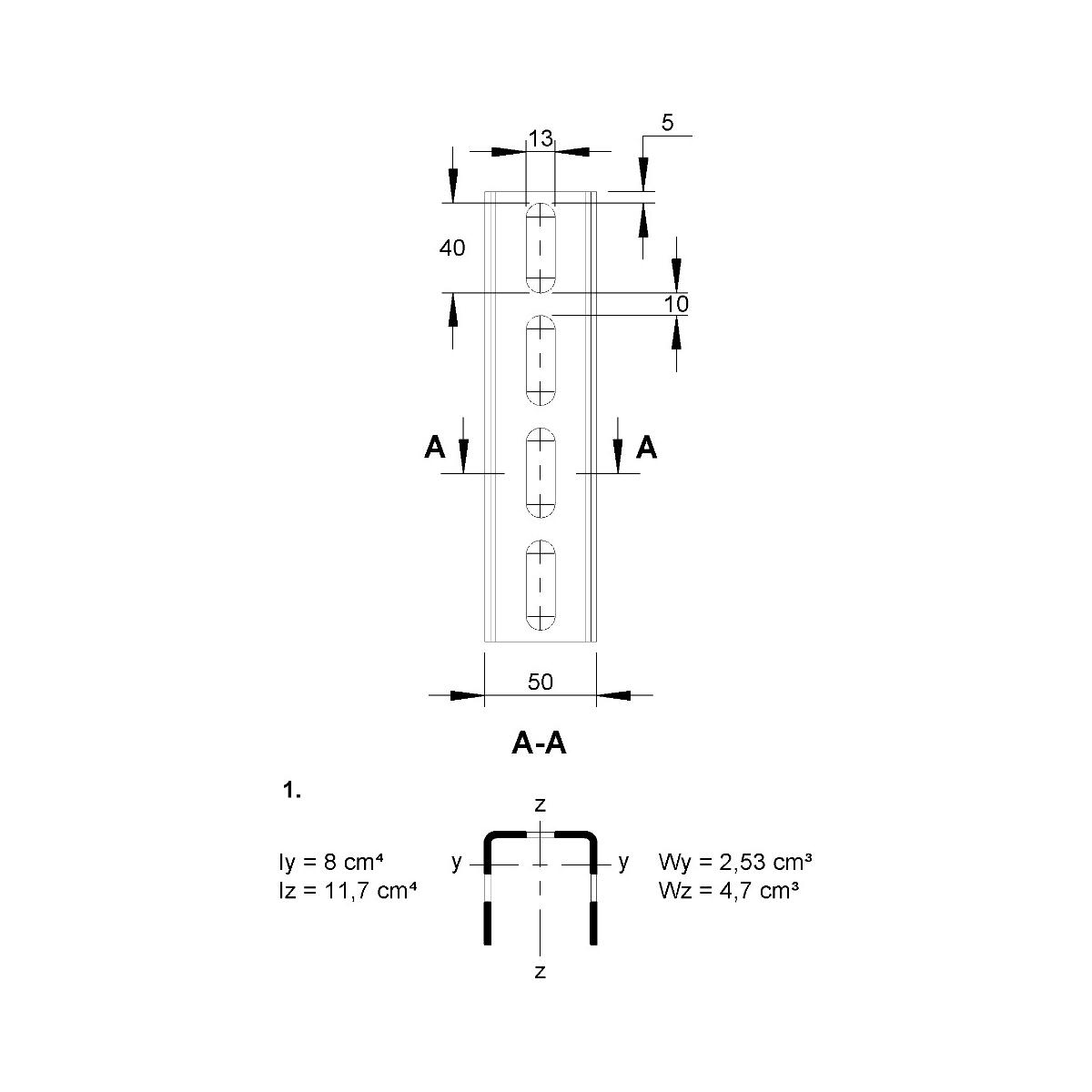

- U-Profil : 50 x 50 x 50 mm
- Materialstärke t : 2,5 mm
- dreiseitige Profillochung, einreihig : 12 x 30 mm
- mittiger Abstand : 50 mm
- Gesamtlänge L : 2005 mm
- Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Produkttyp | Distanzstück |
| Menge [Stck] | 1 |
