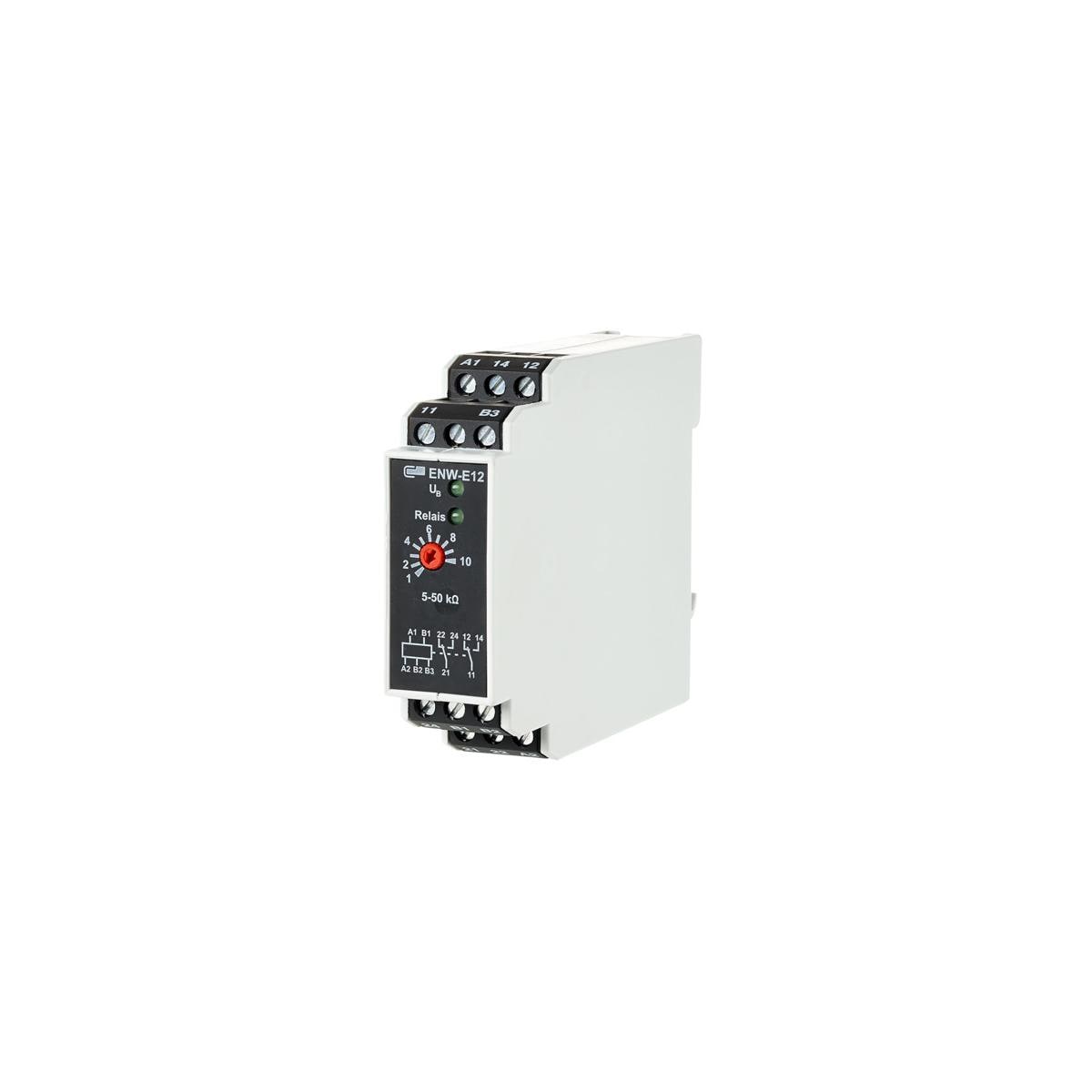

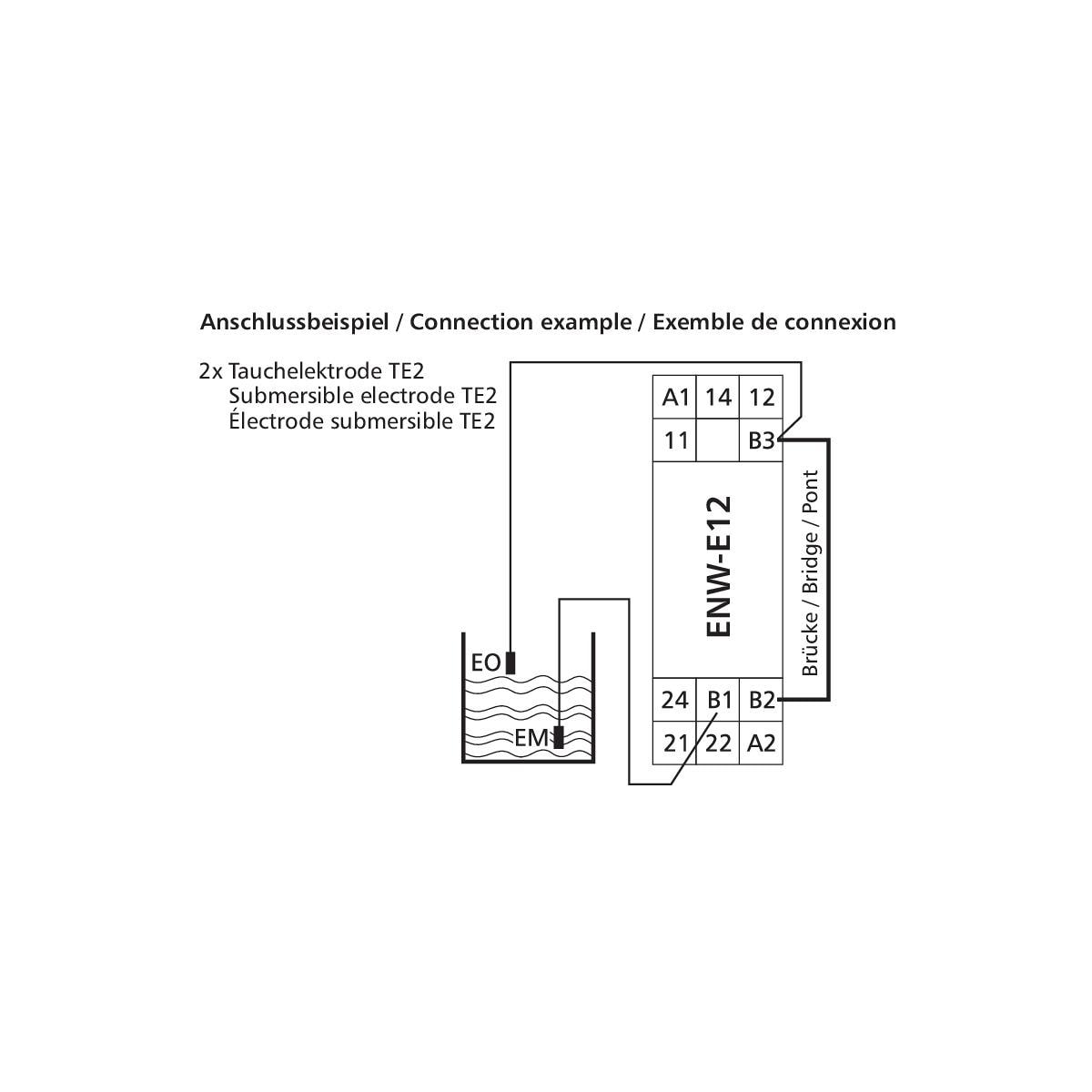

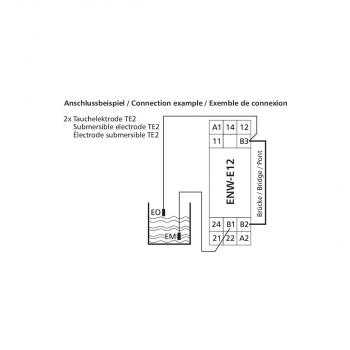

Der Niveauwächter dient zur Füllstands- oder Leckageüberwachung von allen leitenden nicht brennbaren Medien. Der Ansprechpunkt kann über ein proportionales Potentiometer eingestellt werden. Als Wächter arbeitet das Gerät mit einer Elektrode (EO) und dem Masseanschluss (EM), z. B. für Meldungen von Minimum oder Maximum, als Überlauf- oder Trockenlaufschutz für Tauchpumpen. Bei unruhiger Oberfläche des Niveaus empfiehlt sich eine weitere Elektrode (EU). Als Zweipunktregler steuert das Gerät mit den Elektroden EO, EU und Masseanschluss EM Pumpen oder Ventile zur automatischen Füllung oder Leerung von Behältern. Als Masseanschluss kann auch eine zum Medium leitende Behälterwand benutzt werden. Bei Anschluss von 2 Elektroden müssen die Anschlüsse B2 und B3 mit einer Brücke versehen werden! Variante: 230 V AC.
Technische Daten:
Allgemeine Daten
- Betriebsspannung: 230 V AC
- Ansprechempfindlichkeit: 5 bis 50 kOhm, einstellbar

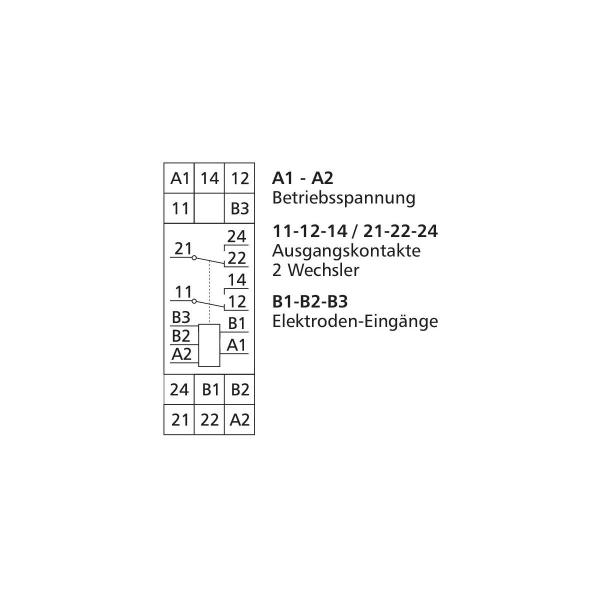

- Eingang: bis zu 3 Elektroden
- Eingang / Elektrodenspannung: 12 V
- Ausgang / Kontakt: 2 Wechsler
- Ausgang / Schaltspannung: 250 V
- Ausgang / Dauerstrom: 6 A
- Ausgang / Summenstrom: 8 A über alle Kontakte
- Mechanische Lebensdauer: 1 x 107
- Elektrische Lebensdauer: 1 x 105
- Schalthäufigkeit: 600 Schaltspiele/h
- Anzeige: LED grün

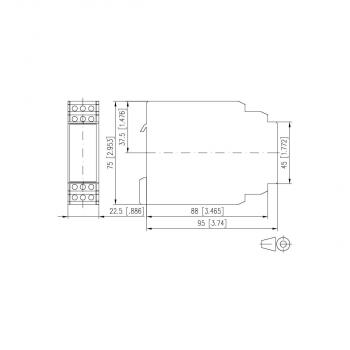

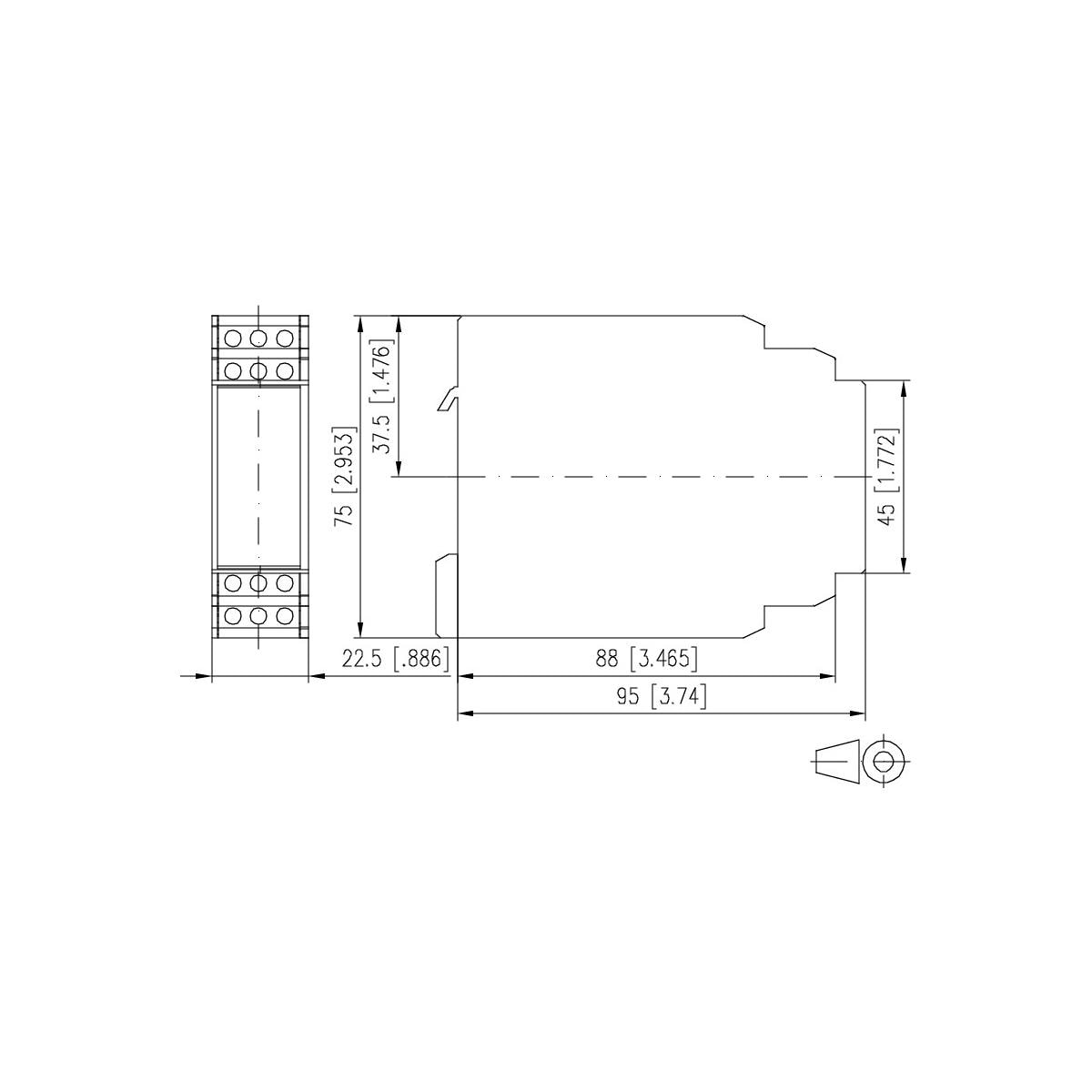

- Abmessungen (B x H x T): 22,5 x 75 x 95 mm
- Gewicht: 300 g
- Betriebstemperaturbereich: 0 °C bis 55 °C
- Lagertemperaturbereich: -20 °C bis 70 °C
- Schutzart Gehäuse / Klemmen: IP40 / IP20
