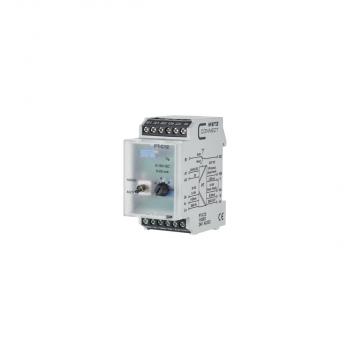

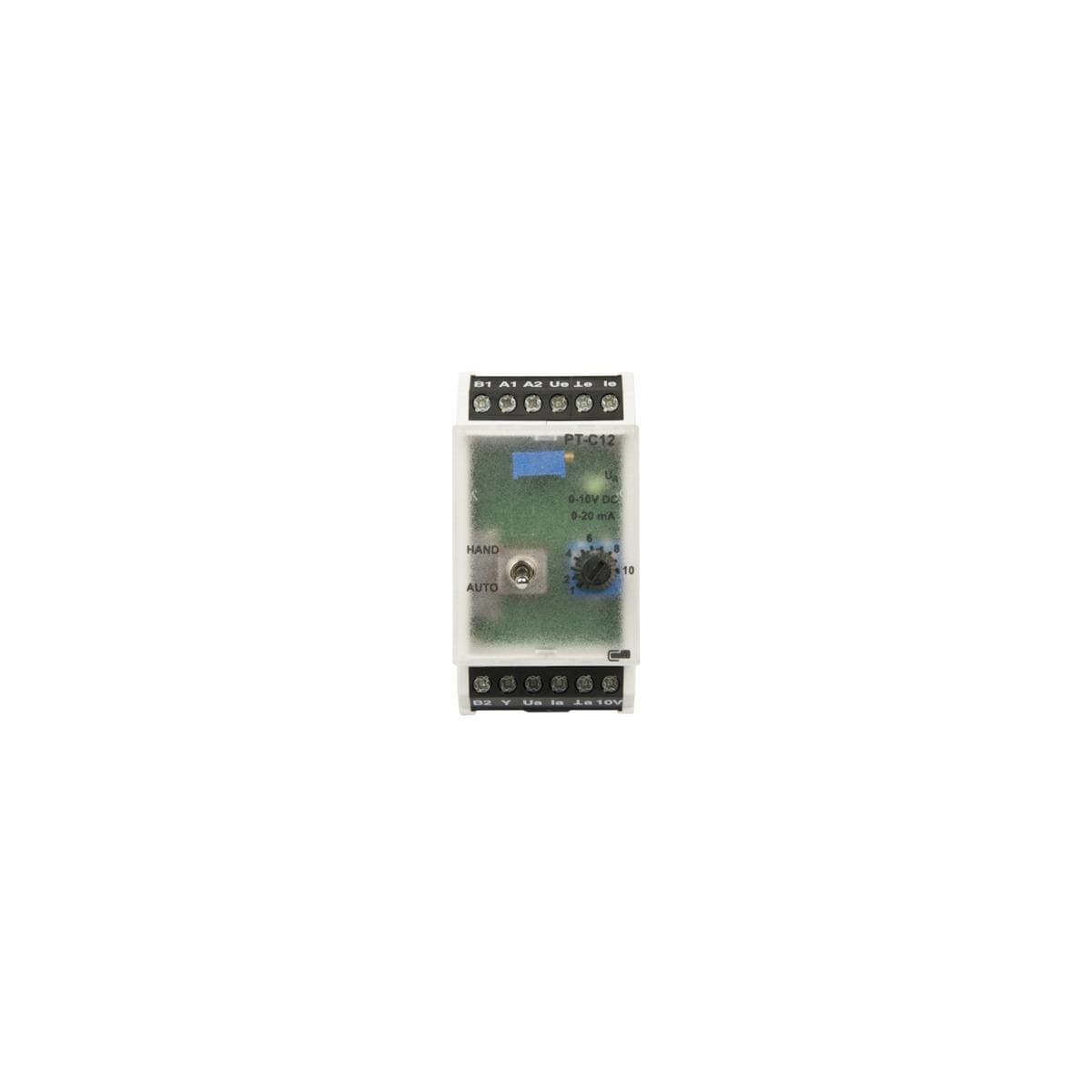

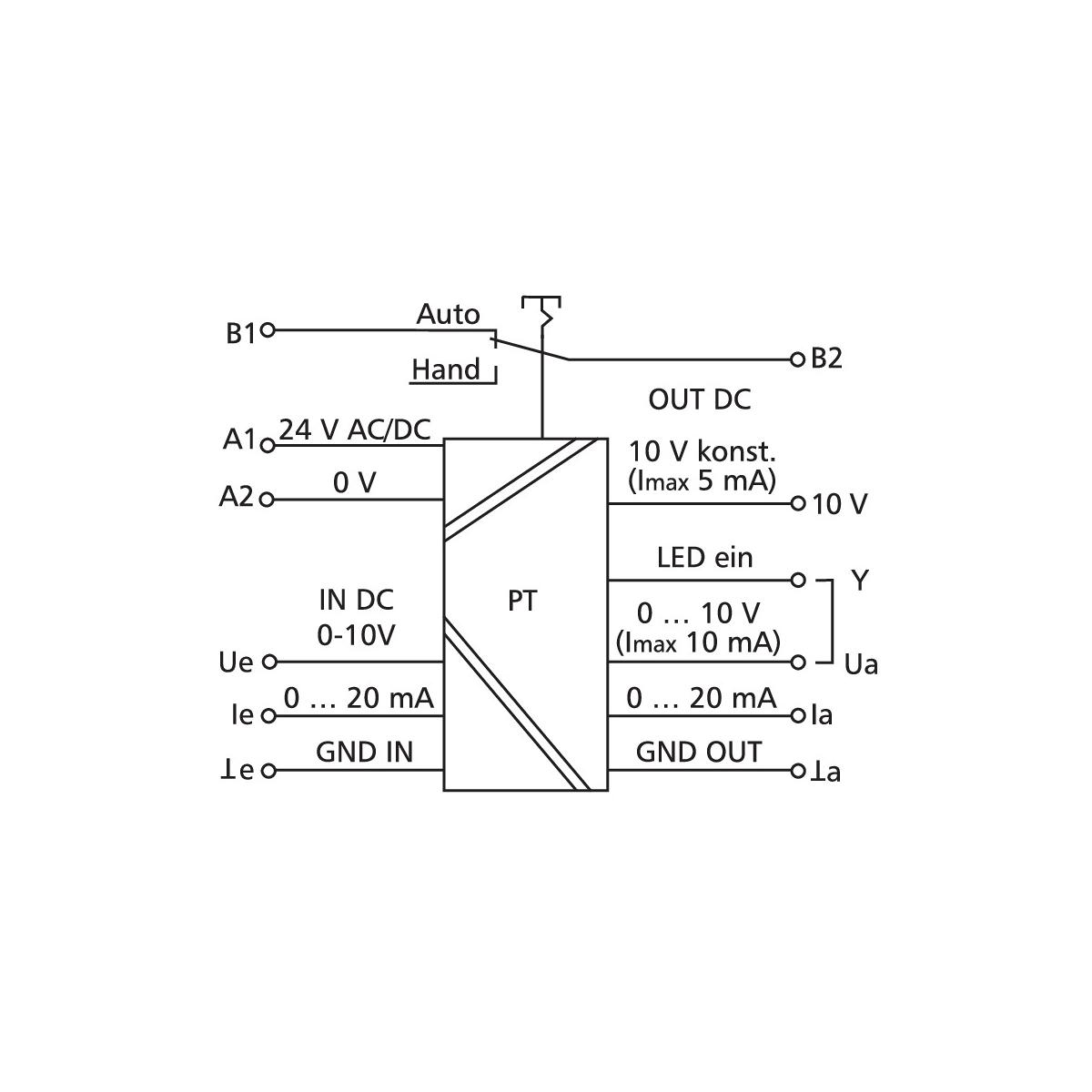

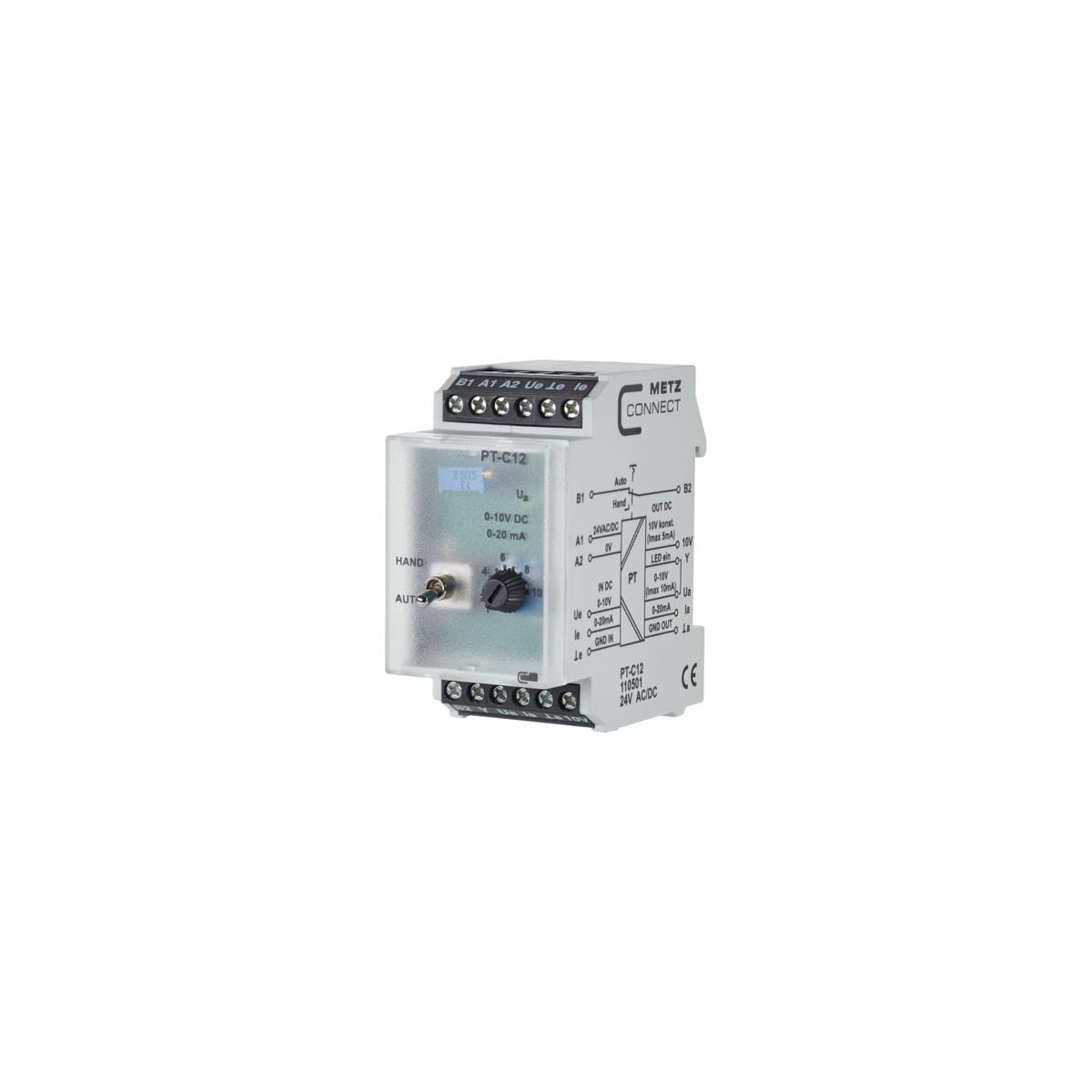

Der Potentialtrenner / Signalwandler dient zur Trennung von analogen Signalen im Bereich von 0 bis 10 V DC und 0 bis 20 mA DC oder zur Signalwandlung von 0 bis 10 V DC auf 0 bis 20 mA DC bzw. 0 bis 20 mA DC auf 0 bis 10 V DC. Die Eingangs-, bzw. Ausgangssignale sowie die Versorgungsspannung sind gegenseitig potentialgetrennt. Am Gerät kann wahlweise ein Eingangssignal 0 bis 10 V oder 0 bis 20 mA angeschlossen werden. Funktion Potentialtrennung: Beim PT-C12 wird das Eingangssignal 0 bis 10 V proportional auf das Ausgangssignal 0 bis 10 V abgeglichen. Der PTi-C12 gleicht das Eingangssignal 0 bis 20 mA proportional auf das Ausgangssignal 0 bis 20 mA ab. Funktion Signalwandlung mit Potentialtrennung: Bei einer Signalwandlung von 0 bis 10 V auf 0 bis 20 mA bzw. 0 bis 20 mA auf 0 bis 10 V kann das dabei umgewandelte Ausgangssignal mittels integrierten Spindeltrimmer nachjustiert werden. Zusätzlich ist eine Hand-Notbedienebene mit HAND-AUTO-Schalter mit Rückmeldekontakt integriert.

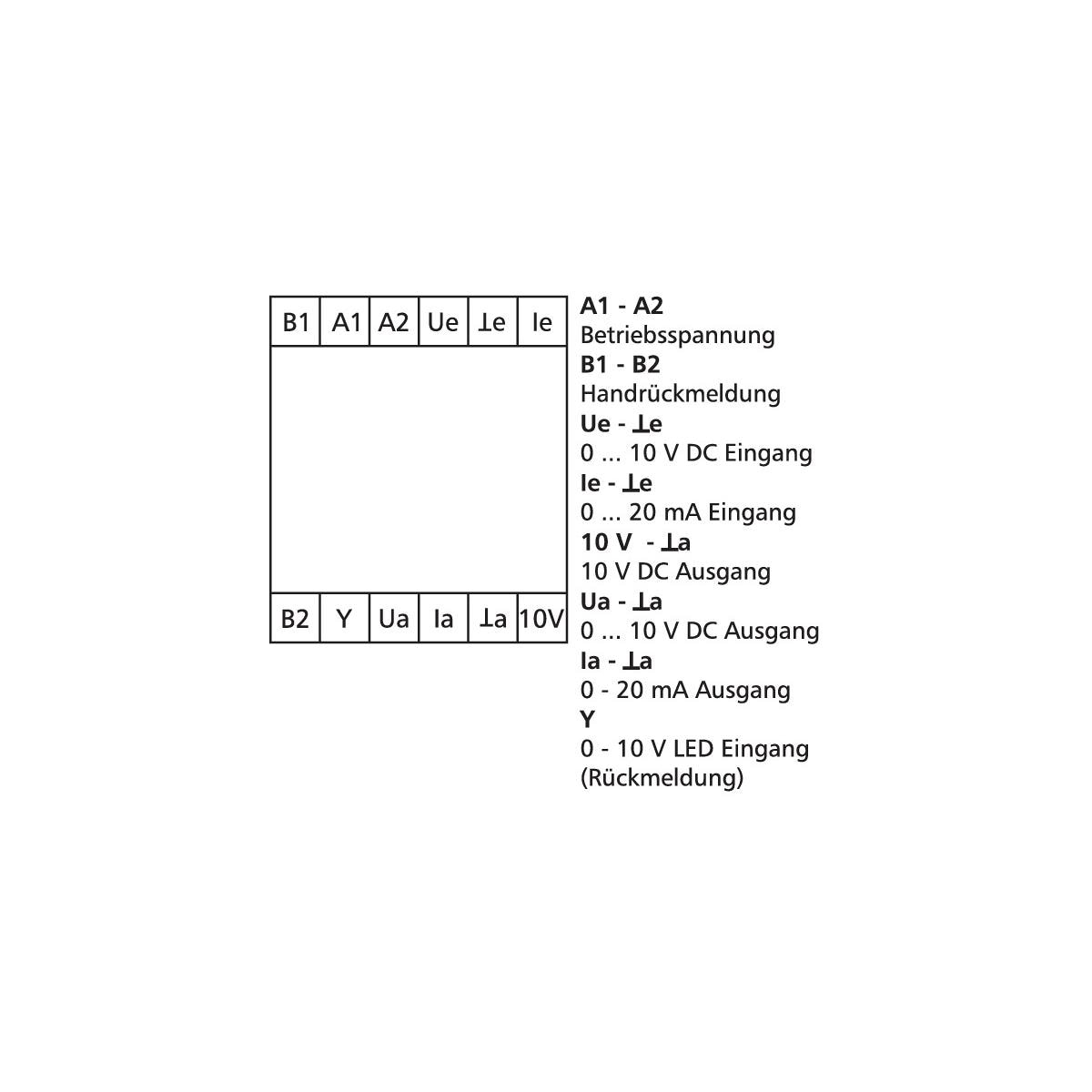

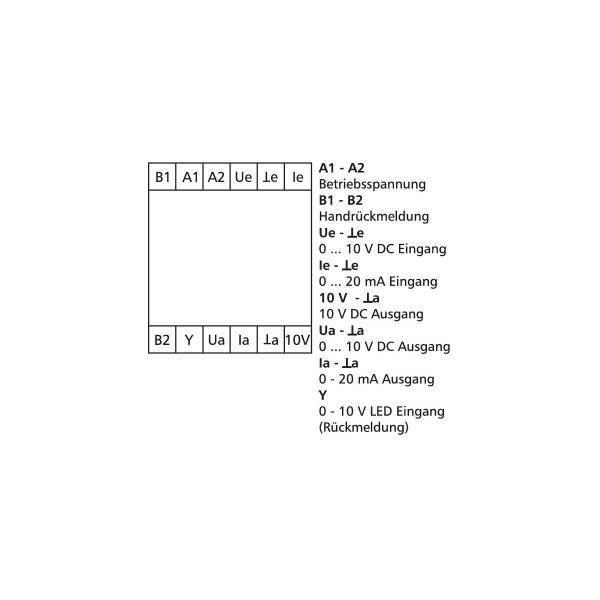

Über das frontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von max. 10 V DC, 5 mA zur Verfügung. Der Eingang Y dient zur LED-Anzeige der Ausgangsspannung Ua. Die Helligkeit der LED ist dabei abhängig von der Höhe des Ausgangssignals (Brücke zwischen Ua und Y). Alternativ kann ein externes Signal am Eingang Y zur LED-Anzeige von 0 bis 10 V DC aufgeschaltet werden.
Technische Daten:
Allgemeine Daten
- Betriebsspannung: 24 V AC/DC
- Prüfspannung / Trennung: 1000 V DC
- Eingang / Spannung: 0 V bis 10 V DC
- Eingang / Strom: 0 mA bis 20 mA
- Ausgang / Spannung fest: 10 V DC / 5 mA, fest
- Ausgang / Spannung prop.: 0 V bis 10 V DC / max. 10 mA
- Ausgang / Strom prop.: 0 mA bis 20 mA
- Ausgang / Strom Bürde: max. 500 Ohm
- Anzeige: LED grün

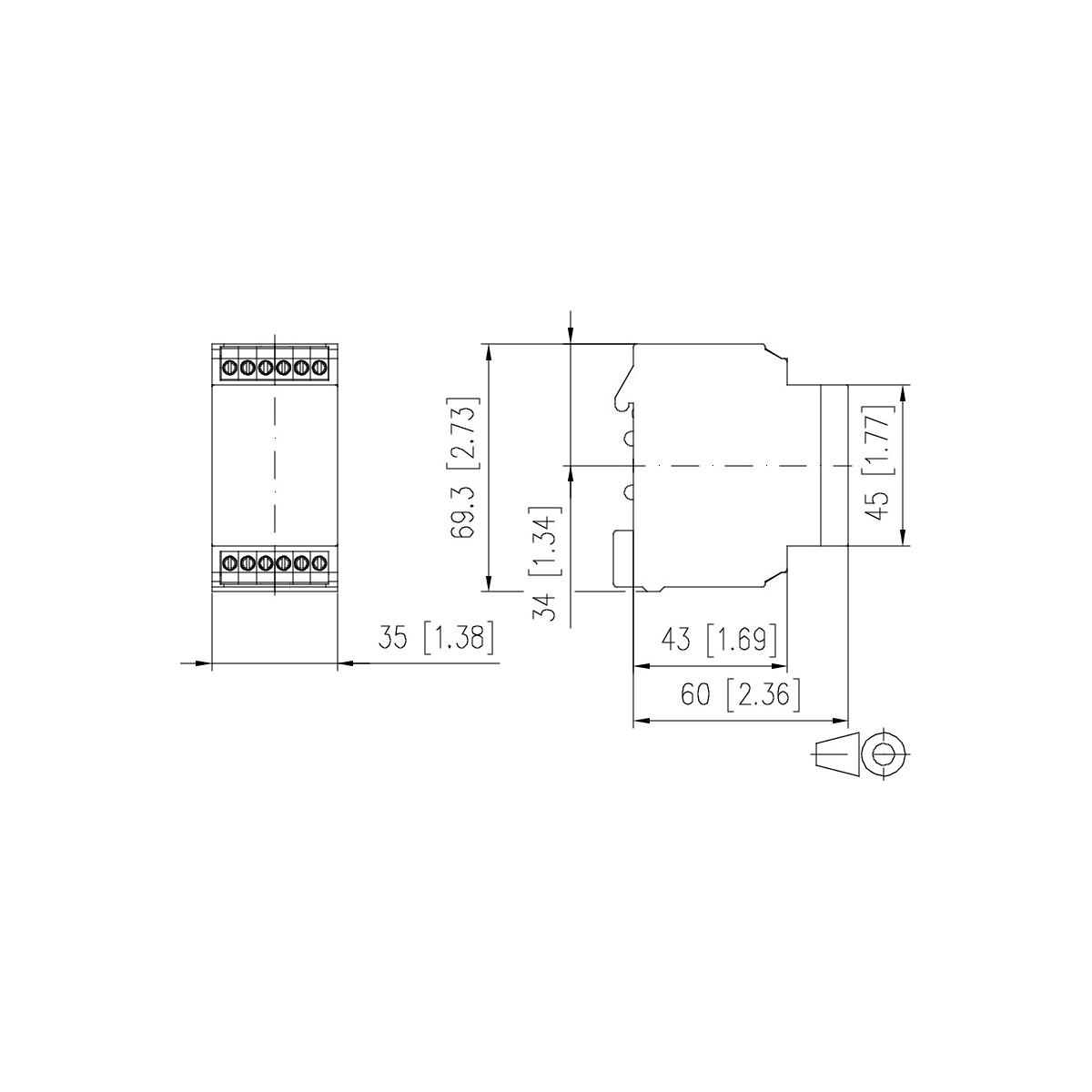

- Abmessungen (B x H x T): 35 x 69,3 x 60 mm
- Gewicht: 78 g
- Betriebstemperaturbereich: 0 °C bis 55 °C
- Lagertemperaturbereich: -20 °C bis 70 °C
- Schutzart Gehäuse / Klemmen: IP40 / IP20
