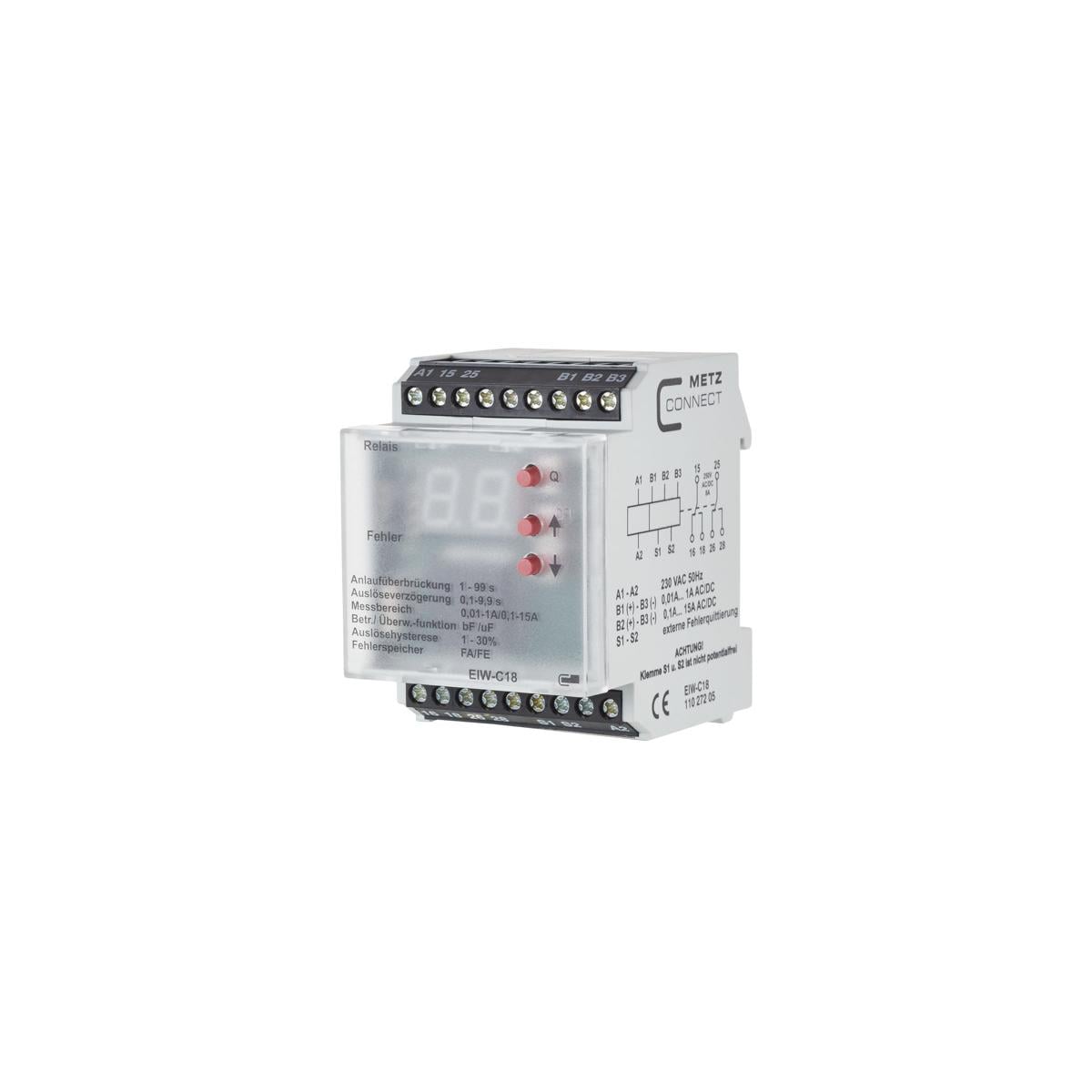

Überwachung von Gleich- oder Wechselströmen in spannungsführenden Anlagen. Es wird ein Über- oder Unterschreiten der eingestellten Werte angezeigt und ein Schaltvorgang ausgelöst. Die integrierte 7-Segment-Anzeige informiert über die Fehlerursachen. Über eine manuelle Eingabe am Gerät lassen sich die zu messende Stromart (AC oder DC), ein oberer und ein unterer Schwellwert, die Ansprechverzögerung sowie der Fehlerspeicher (ein oder aus) einstellen. Die zwei Strommessbereiche sind über die Anschlussklemmen wählbar. Eine Fehlerquittierung kann direkt am Gerät sowie über einen externen Kontakt erfolgen.
Produktmerkmale:
- Anschluss mit Schraubklemmen
Technische Daten:
Allgemeine Daten
- Betriebsspannung: 230 V AC, 50 Hz
- Stromaufnahme: max. 15 mA

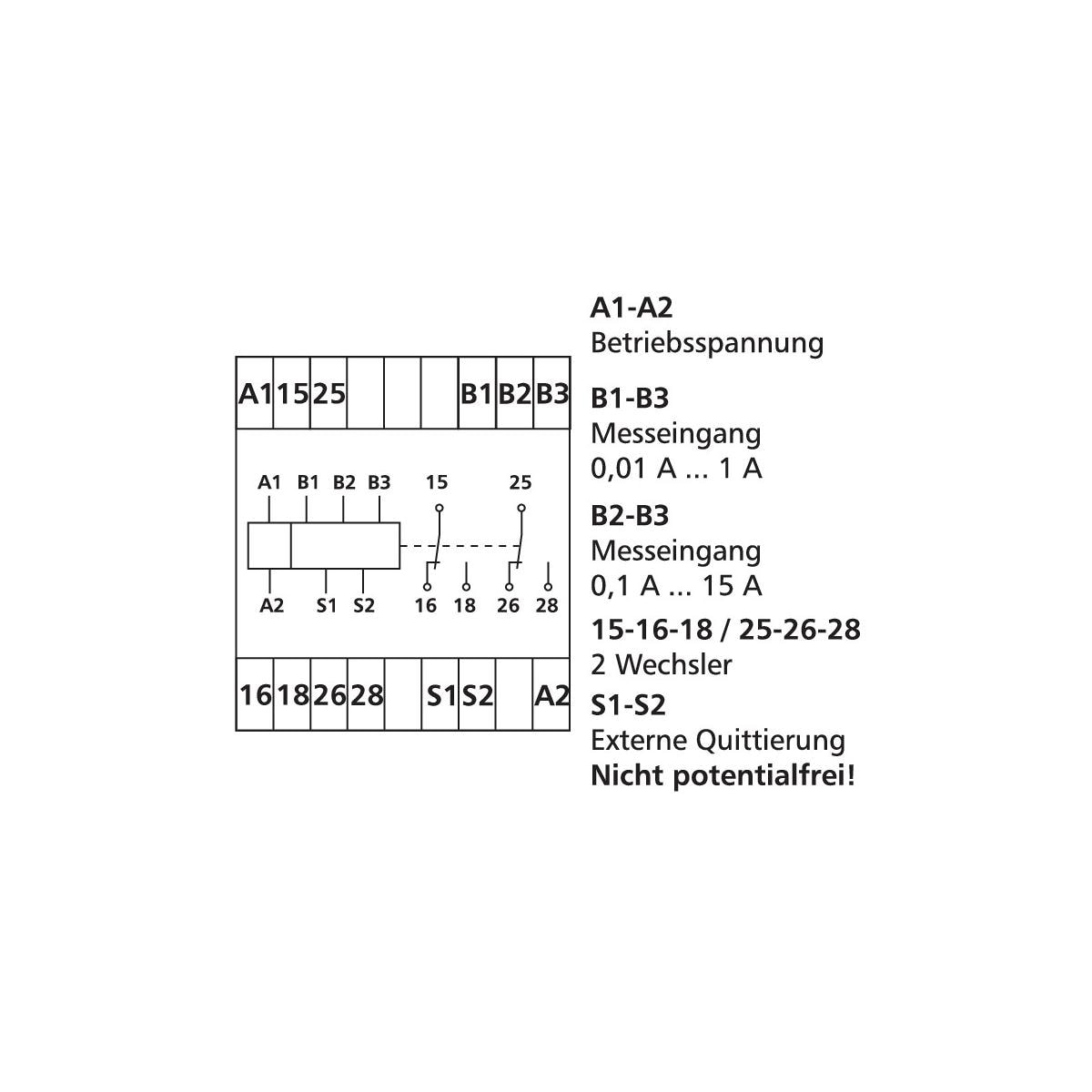

- Strommesseingang B1 - B3: 0,01 A bis 1 A
- Strommesseingang B2 - B3: 0,1 A bis 15 A
- Ansprechverzögerung: 0,1 s bis 9,9 s, einstellbar
- Ausgang: 2 x Wechsler
- Ausgang / Schaltspannung: max. 250 V AC
- Ausgang / Dauerstrom: max. 8 A
- Mechanische Lebensdauer: 3 x 107 Schaltspiele
- Elektrische Lebensdauer: 1 x 105 Schaltspiele
- Anzeige / Fehler: 2 x 7-Segment-Anzeige
- Anzeige: LED grün, rot

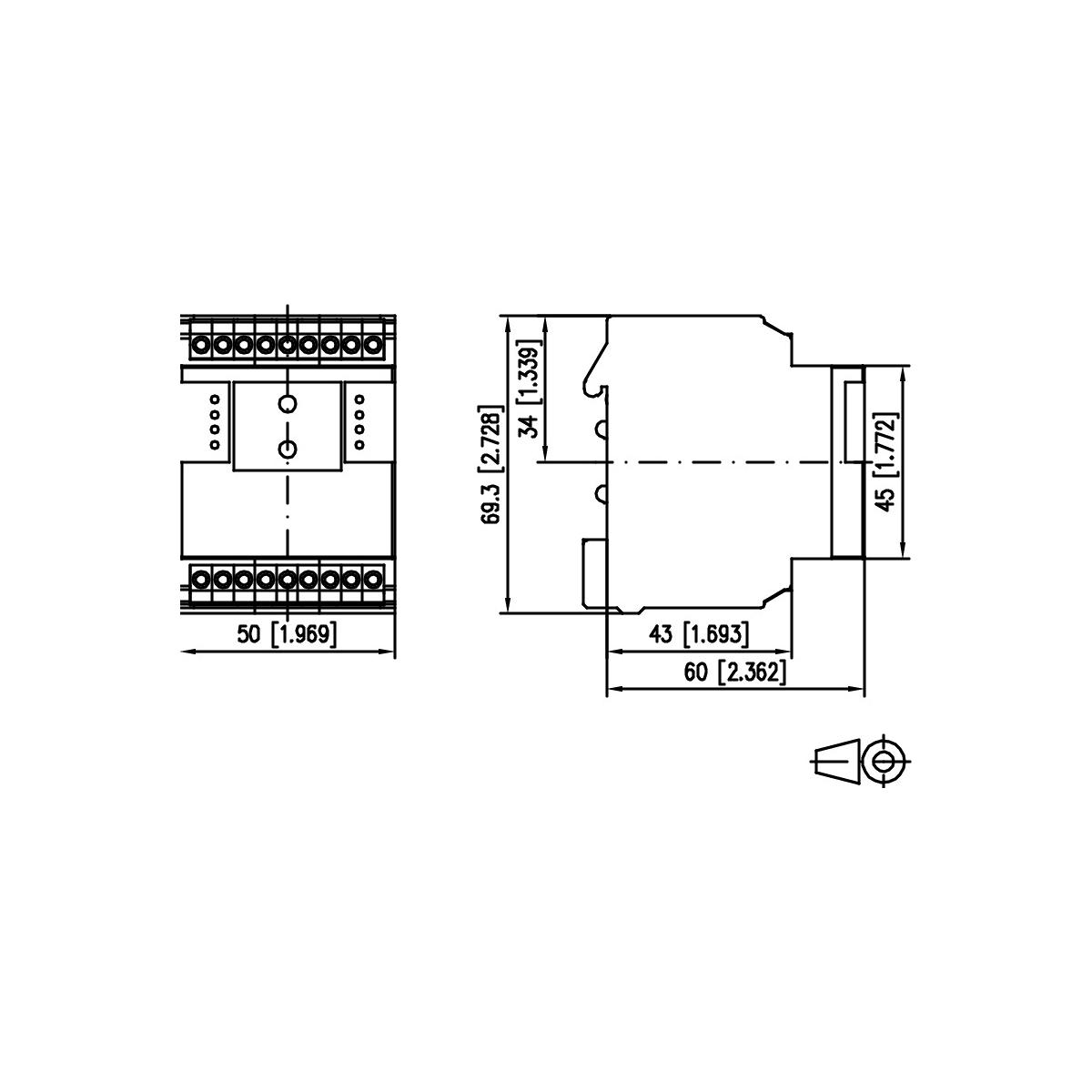

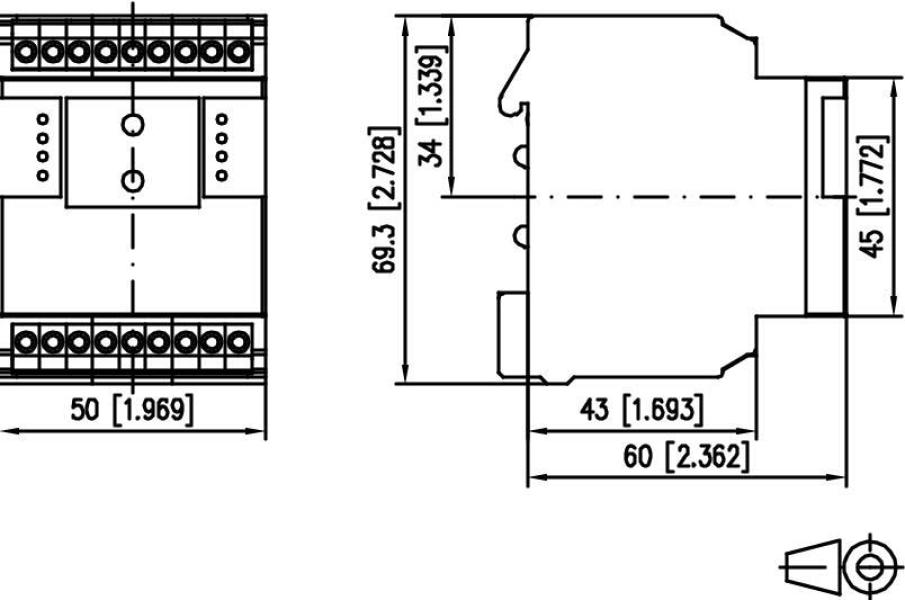

- Abmessungen (B x H x T): 50 x 69,3 x 60 mm
- Gewicht: 200 g
- Betriebstemperaturbereich: -5 °C bis 55 °C
- Lagertemperaturbereich: -20 °C bis 70 °C
- Schutzart Gehäuse / Klemmen: IP40 / IP20
