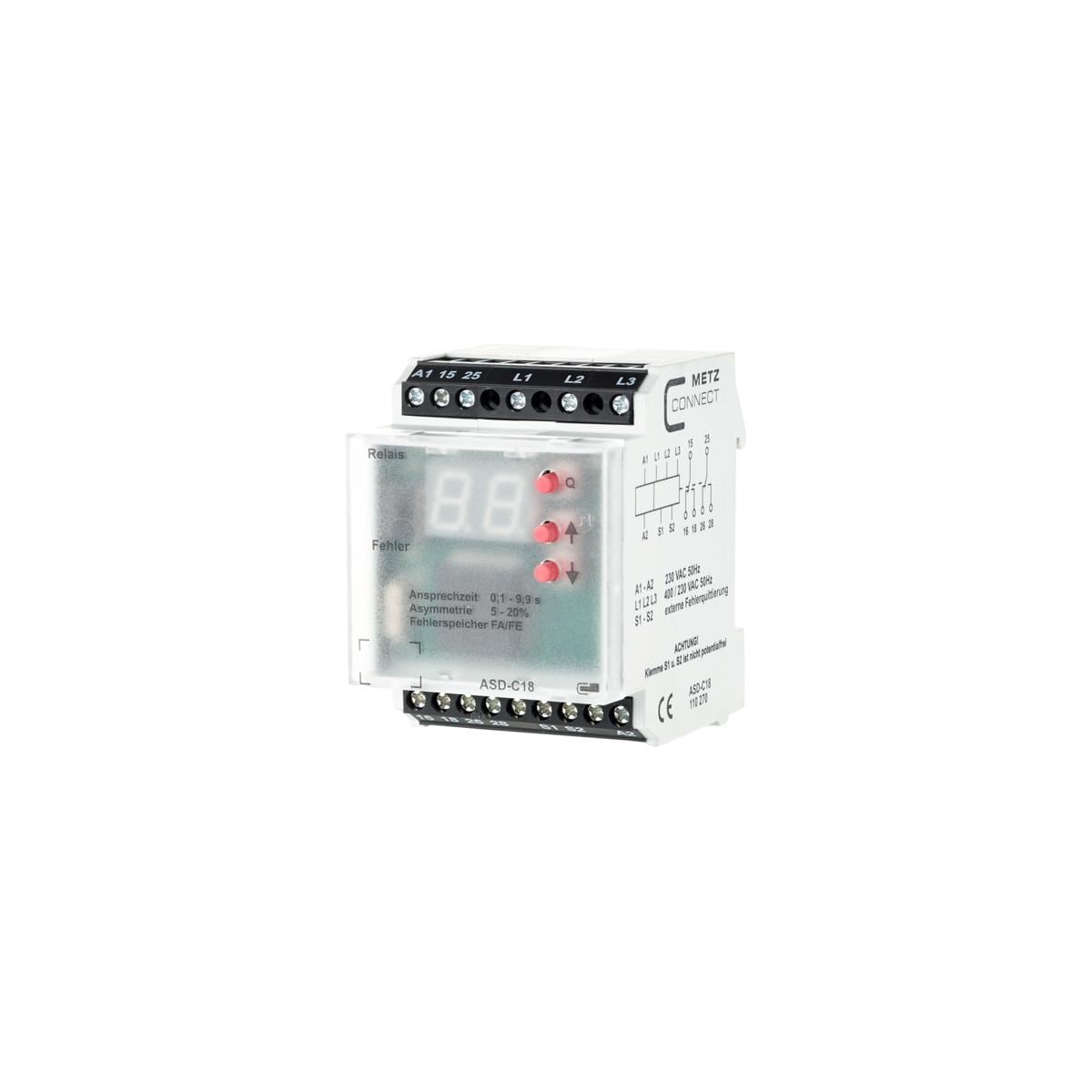

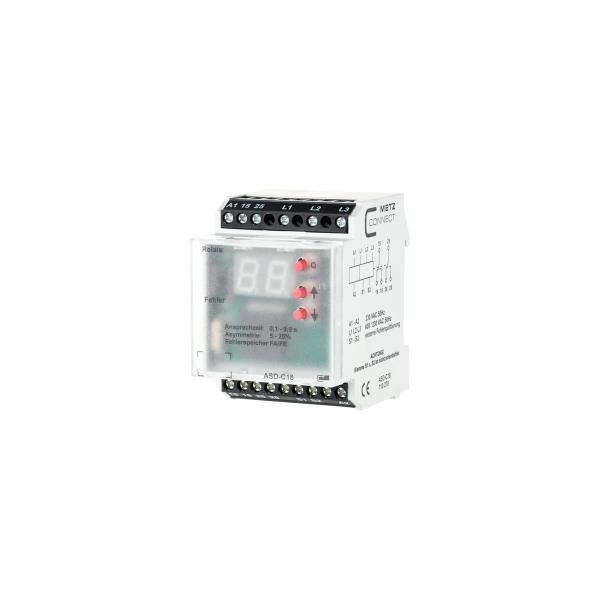

Überwachungsrelais zur Überwachung eines Drehstromanschlusses auf Asymmetrie, Phasenausfall, Phasenfolgefehler sowie Über- und Unterspannung. Mit externer Fehlerquittierung.
Produktmerkmale:
- Anschluss mit Schraubklemmen
- Ansprechverzögerung einstellbar
- Asymmetrie einstellbar
- Fehlerspeicher wählbar
- 7-Segment-Anzeigen
Technische Daten:
Allgemeine Daten
- Betriebsspannung: 230 V AC, 50 Hz
- Stromaufnahme: kleiner 15 mA
- Ansprechverzögerung: 0,1 s bis 9,9 s, einstellbar
- Asymmetrie: 5 % bis 20 %, einstellbar
- Schalthysterese: 20 %
- Überwachungsspannung: 3 x 230/400 V AC, 50 Hz
- Ausgangskontakt: 2 x Wechsler
- Schaltspannung max.: max. 250 V AC
- Dauerstrom max.: 8 A
- Mechanische Lebensdauer: 3 x 107 Schaltspiele
- Elektrische Lebensdauer: 1 x 105 Schaltspiele

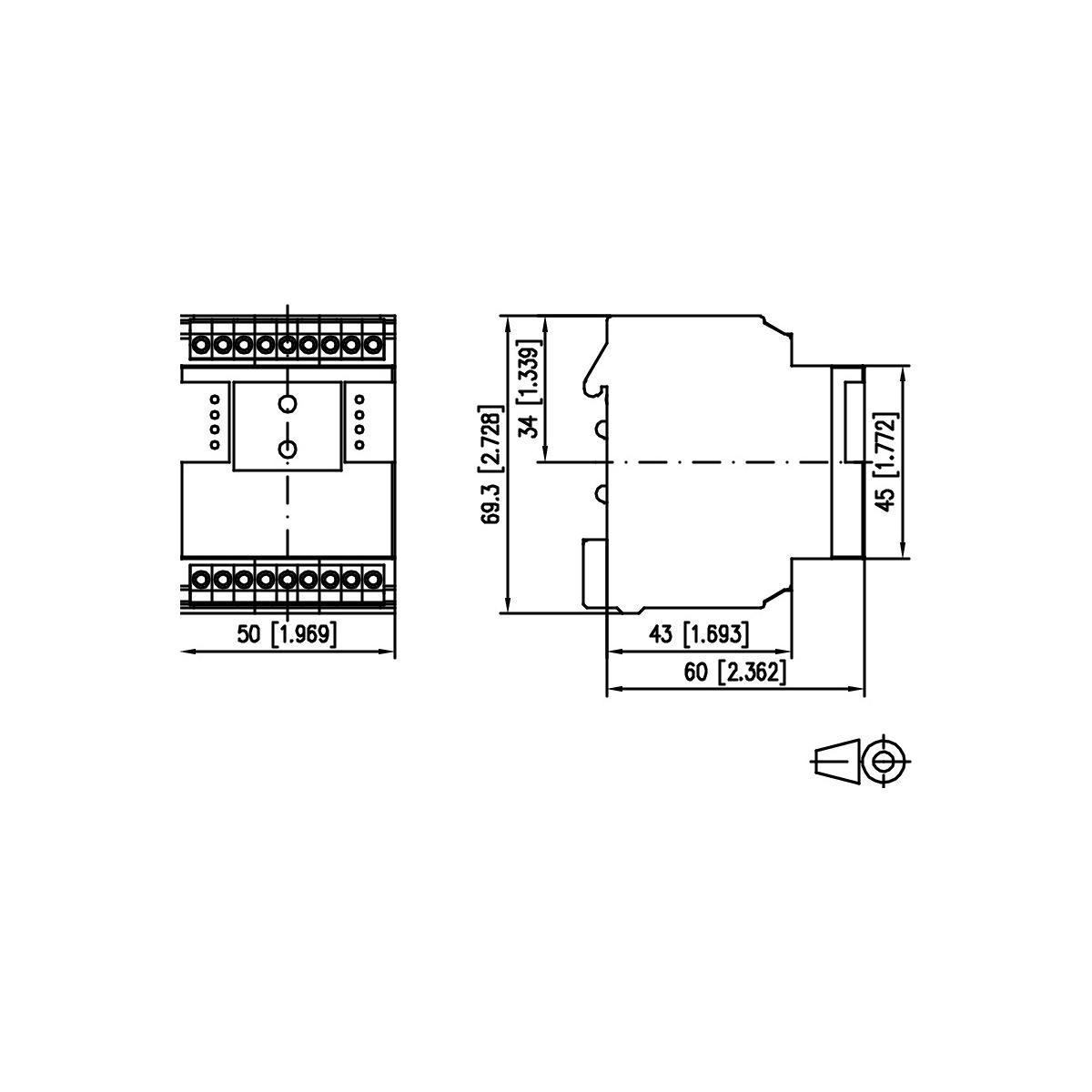

- Abmessungen (B x H x T): 50 x 69,3 x 60 mm
- Gewicht: 200 g
- Betriebstemperaturbereich: -5 °C bis 55 °C
- Lagertemperaturbereich: -20 °C bis 70 °C
- Schutzart Gehäuse / Klemmen: IP40 / IP20
