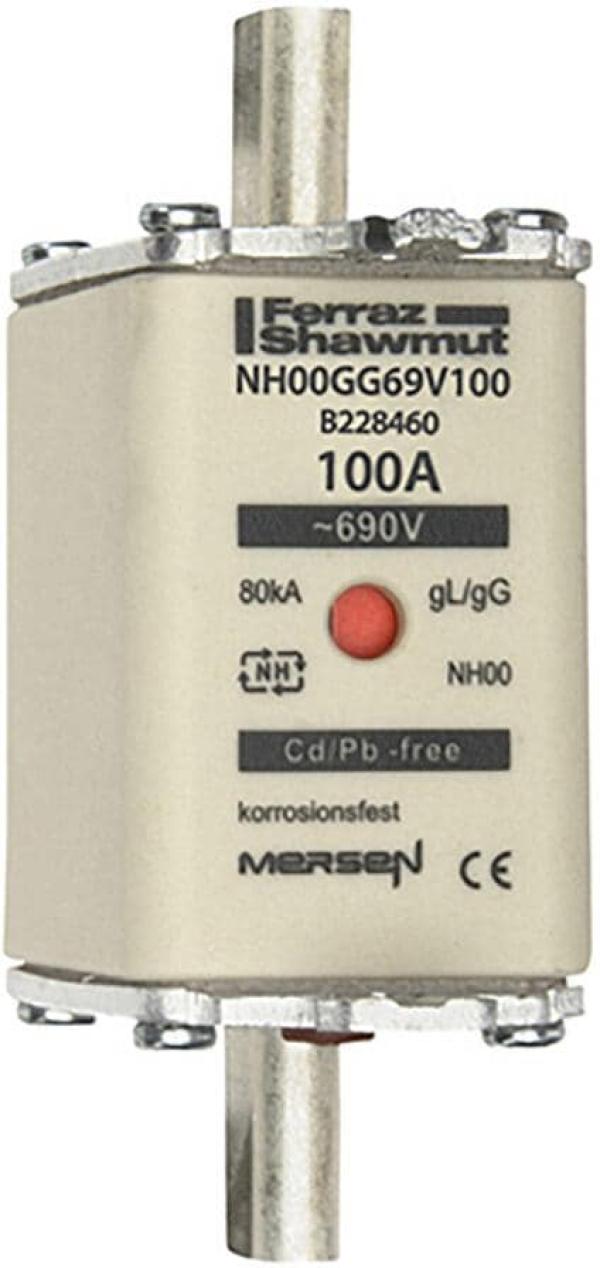

Mersen NH00GG69V100 Sicherungseinsatz gG NH00, 690VAC, 100A, Doppelkennmelder, spannungsführende Grifflaschen
NH-Sicherungs-Einsätze der Betriebsklasse "gG" werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsausschaltstrom sicher ab. Sicherungs-Einsätze "gG" schützen elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.
Produktmerkmale:
- Spannungsführende Grifflaschen
- Doppelkennmelder
- 0% Kadmium
- Abmessungen nach DIN 43620 Teil 1 bis 4
Technische Daten:
- Baugröße: NH00
- Bemessungsstrom: 100 A
- Bemessungsleistungsabgabe bei In: 7.5 W
- Bemessungsspannung AC (IEC): 690 VAC
- Bemessungsspannung DC (IEC): 250 V
- Betriebsklasse: gG
- Material des (Sicherungs-) Körpers: Keramik
- Material der Kontakte: Kupfer, versilbert
Technische Normen:
- VDE 0636 Teil 201
- IEC 60269-1 und -2
Anwendungsbereich:
- Ganzbereichs-Sicherungseinsätze für Kabel- und Leitungsschutz
Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen:
- Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung)
- Sicherungs-Einsätze mit Kontaktmessern
- Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff)
Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen.
| Produkttyp | Sicherungseinsatz |
| Produktart | NH00 |
| Nennspannung [V] | 690 |
