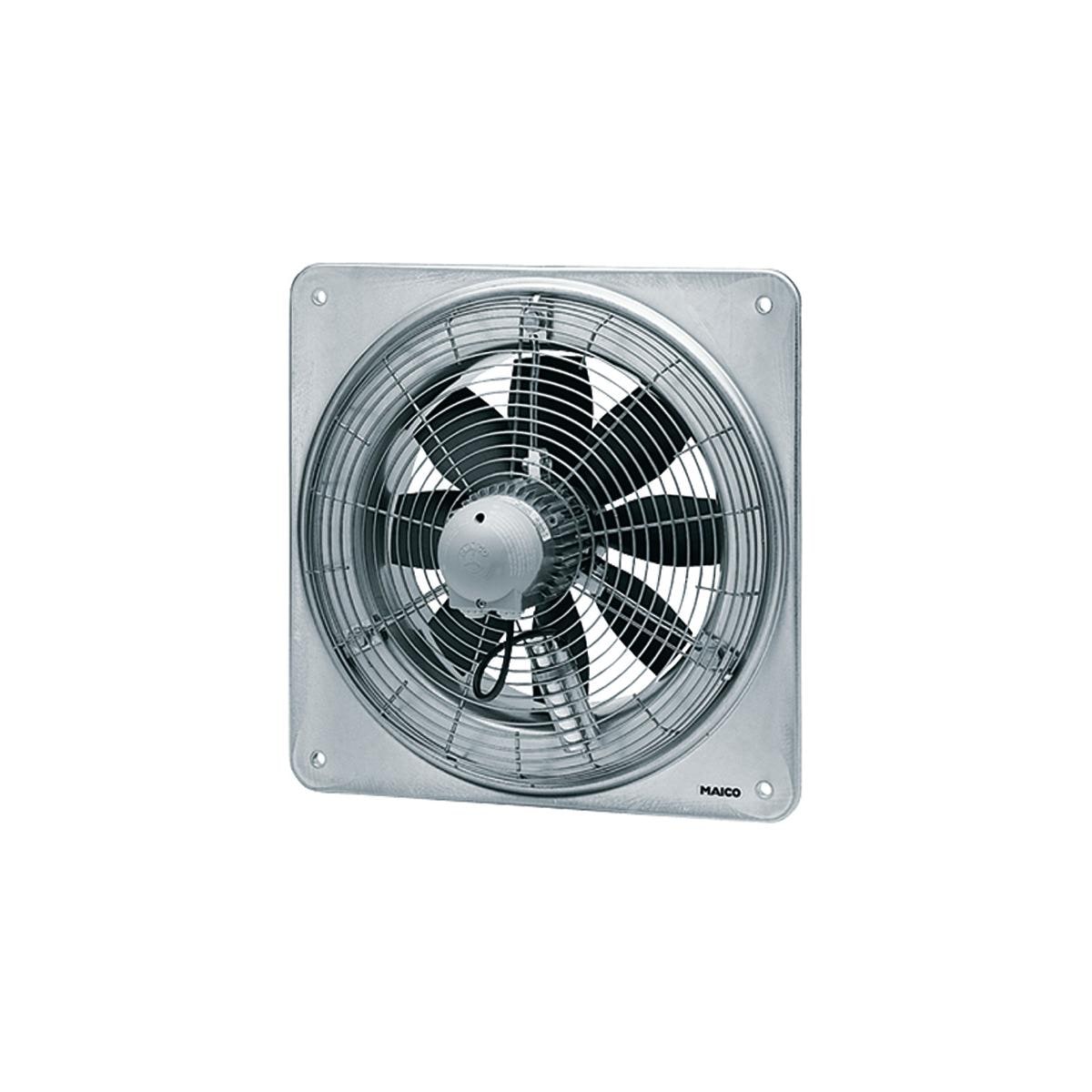

Axial-Wandventilator mit quadratischer Wandplatte, DN200, Wechselstrom
Merkmale
- Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857.
- 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
- Einbau in jeder Lage möglich.
Förderrichtung
- Förderrichtung A: Über den Motor saugend, Standard.
- Förderrichtung B: Über den Motor blasend, auf Anfrage.
Drehrichtung
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
Motor
- Asynchronmotor.
- Drehzahlsteuerbar. Ausnahme: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B und DZS 40/2 B.
- Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E).
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
Wechselstrommotor
- Typreihen EZQ und EZS.
- Bemessungsspannung 230 V, 50 Hz.
- Thermischer Überlastungsschutz serienmäßig.
- Ventilatoren "../B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
- Ventilatoren "../D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
- Ventilatoren "../E": Spaltpolmotoren, nicht reversierbar, Schutzart IP 54.
Elektrischer Anschluss
- An Klemmleiste im Abschlussdeckel des Motors.
Sicherheitshinweise
- Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.
Technische Daten
- Ausführung Quadratische Wandplatte
- Fördervolumen 475 m³/h
- Drehzahl 1.380 1/min
- Laufradtyp axial
- Drehzahlsteuerbar ja
- Reversierbarkeit ?
- Spannungsart Wechselstrom
- Bemessungsspannung 230 V
- Netzfrequenz 50 Hz
- Nennleistung 35 W
- INenn 0,25 A
- IMax 0,25 A
- Schutzart IP 54
- Wärmeklasse B
- Einbauort Wand / Decke
- Einbauart Aufputz
- Einbaulage waagerecht / senkrecht
- Material Stahlblech, verzinkt
- Gewicht 3,6 kg

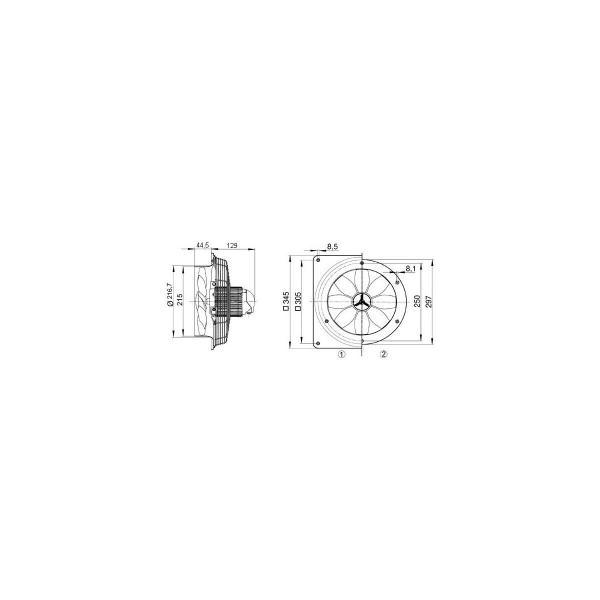

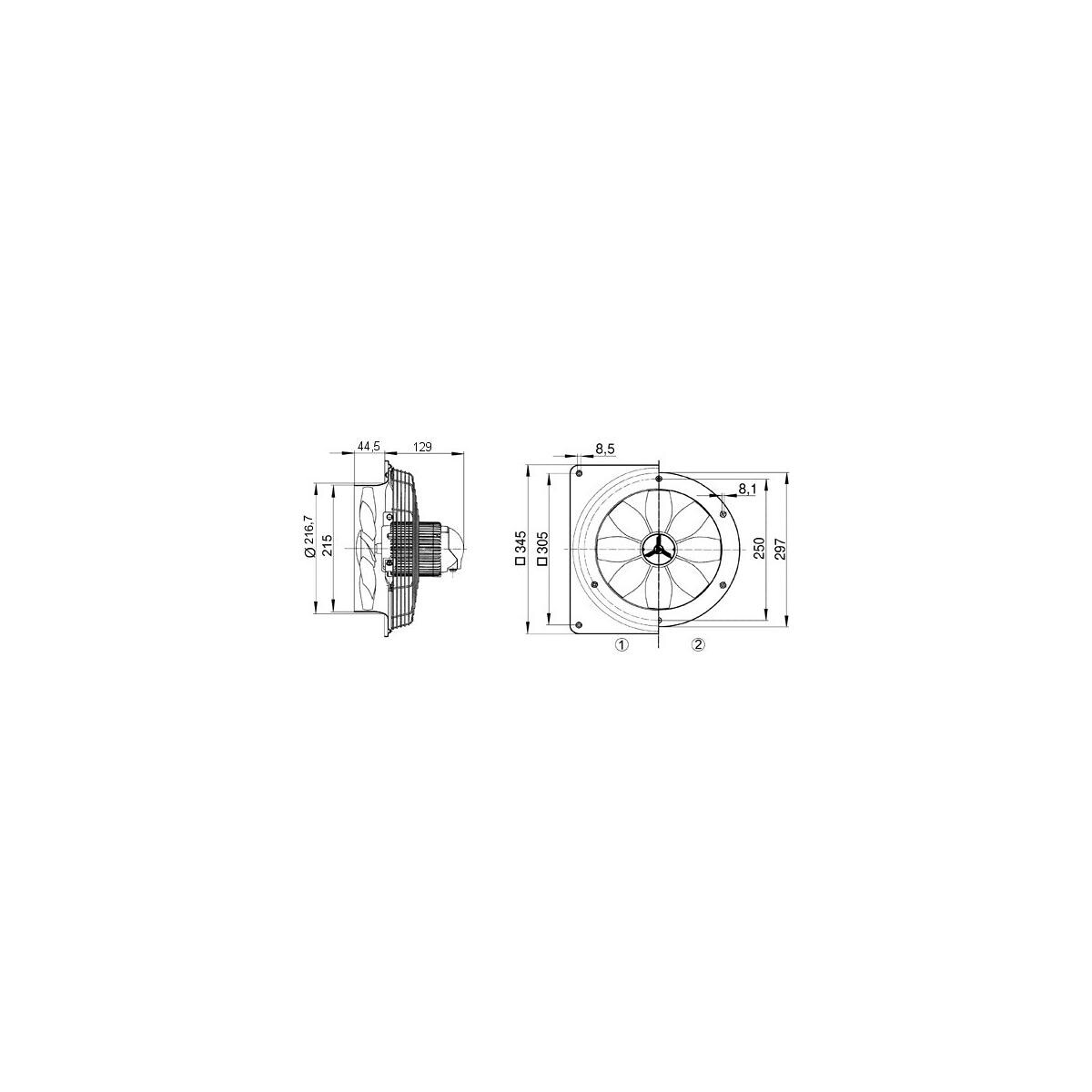

- Nennweite 200 mm
- Breite 345 mm
- Höhe 345 mm
- Tiefe 174 mm
- A 216,7 mm
- B 215 mm
- Fördermitteltemperatur bei Nennstrom 60 °C
- Fördermitteltemperatur bei IMax -20 °C bis 60 °C
