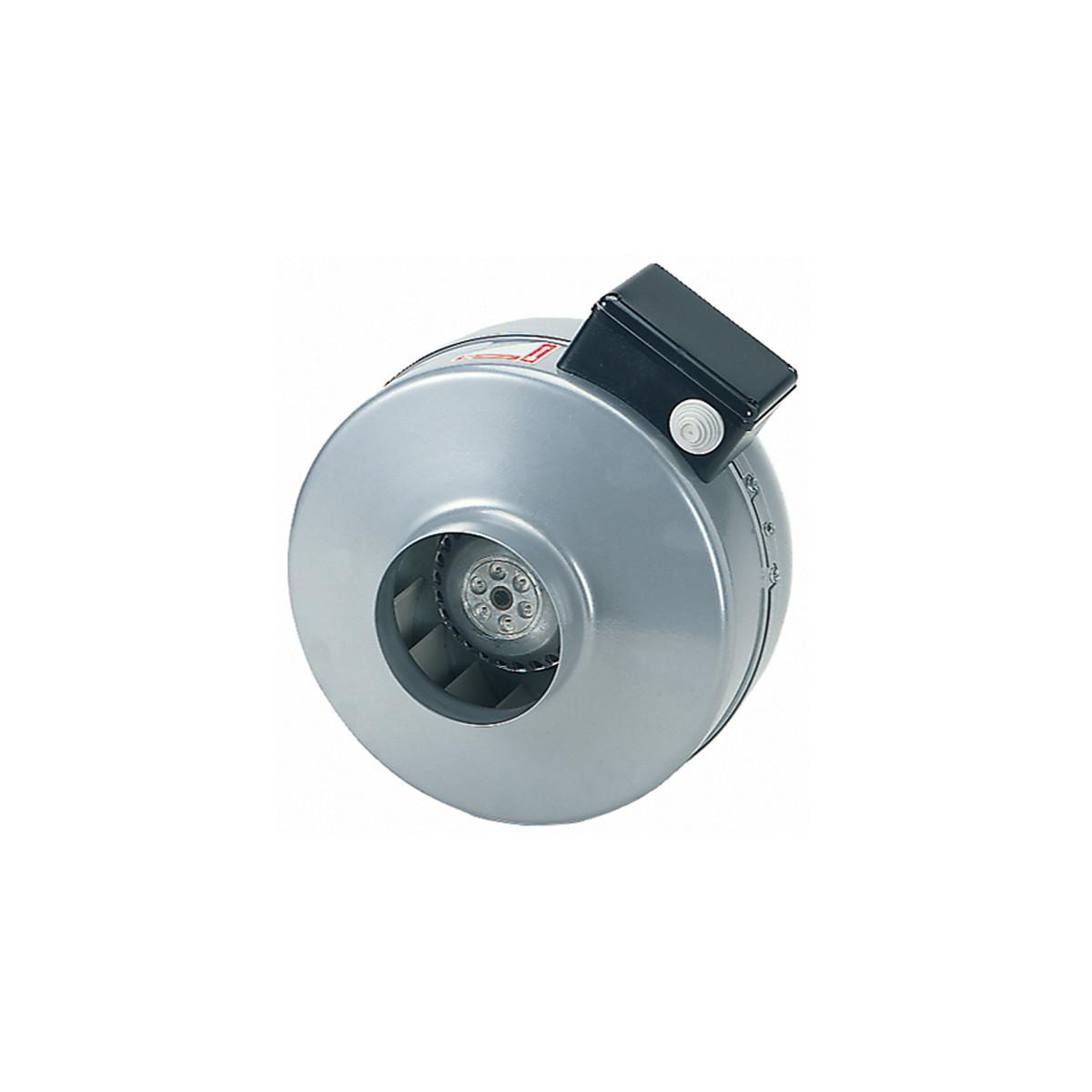

Radial-Rohrventilator, DN 160, Wechselstrom
Merkmale
- Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
- Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
- Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
- Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor
- Außenläufer-Kondensatormotor.
- Betriebskondensator anschlussfertig im Klemmenkasten.
Drehzahlsteuerbar.
- Thermischer Überlastungsschutz serienmäßig.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise
- Einbau in jeder Lage möglich.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.
Elektrischer Anschluss
- Außenliegender Klemmenkasten mit Kabeleinführungstülle.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.
Technische Daten
- Fördervolumen 720 m³/h
- Drehzahl 2.625 1/min
- Laufradtyp radial
- Drehzahlsteuerbar ja
- Energieeffizienzklasse F
- Spannungsart Wechselstrom
- Bemessungsspannung 230 / 220 V
- Netzfrequenz 50 Hz / 60 Hz
- Nennleistung 112 W
- IMax 0,5 A
- Schutzart IP X4
- Wärmeklasse F
- Einbaulage senkrecht / waagerecht
- Material Gehäuse Stahlblech, pulverbeschichtet
- Gewicht 4,3 kg
- Nennweite 160 mm
- Breite 250 mm
- Höhe 237 mm
- Tiefe 210 mm
- A 158 mm
- B 331 mm
- Fördermitteltemperatur bei Nennstrom -20 °C bis 60 °C
- Fördermitteltemperatur bei IMax -20 °C bis 60 °C
