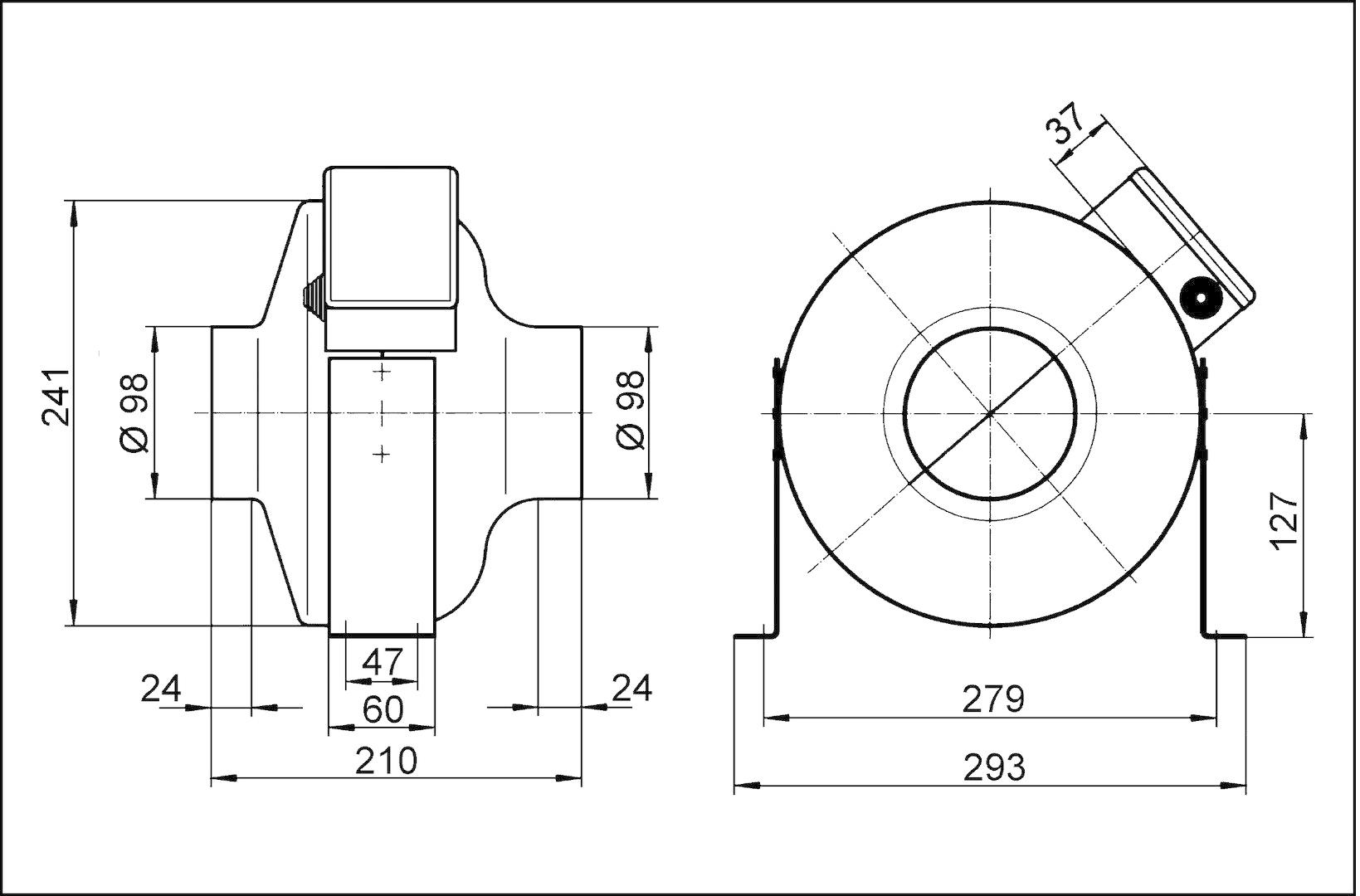

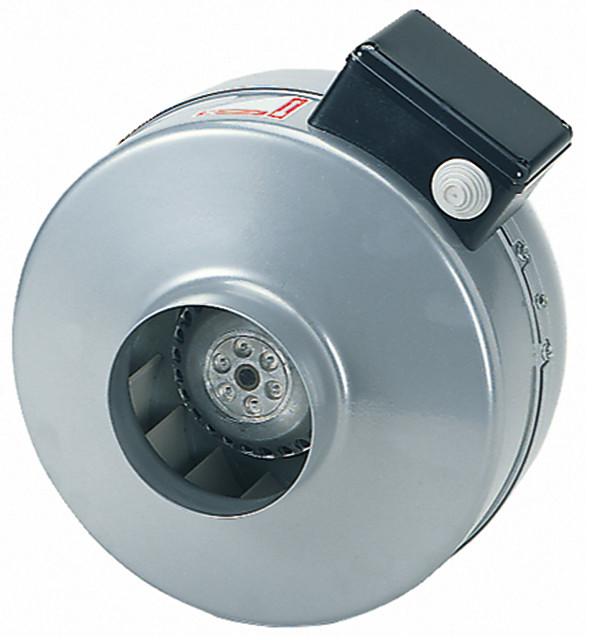

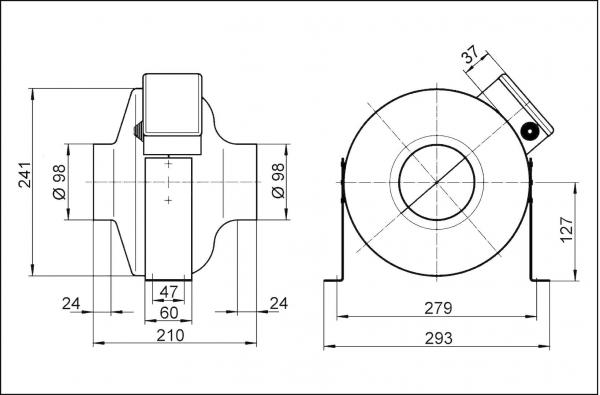

Radial-Rohrventilator, DN 100, Wechselstrom
Merkmale
- Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
- Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
- Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
- Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor
- Außenläufer-Kondensatormotor.
- Betriebskondensator anschlussfertig im Klemmenkasten.
- Drehzahlsteuerbar.
- Thermischer Überlastungsschutz serienmäßig.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise
- Einbau in jeder Lage möglich.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.
Elektrischer Anschluss
- Außenliegender Klemmenkasten mit Kabeleinführungstülle.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.
| Produkttyp | Ventilator |
| Leistung [Watt] | 51 |
