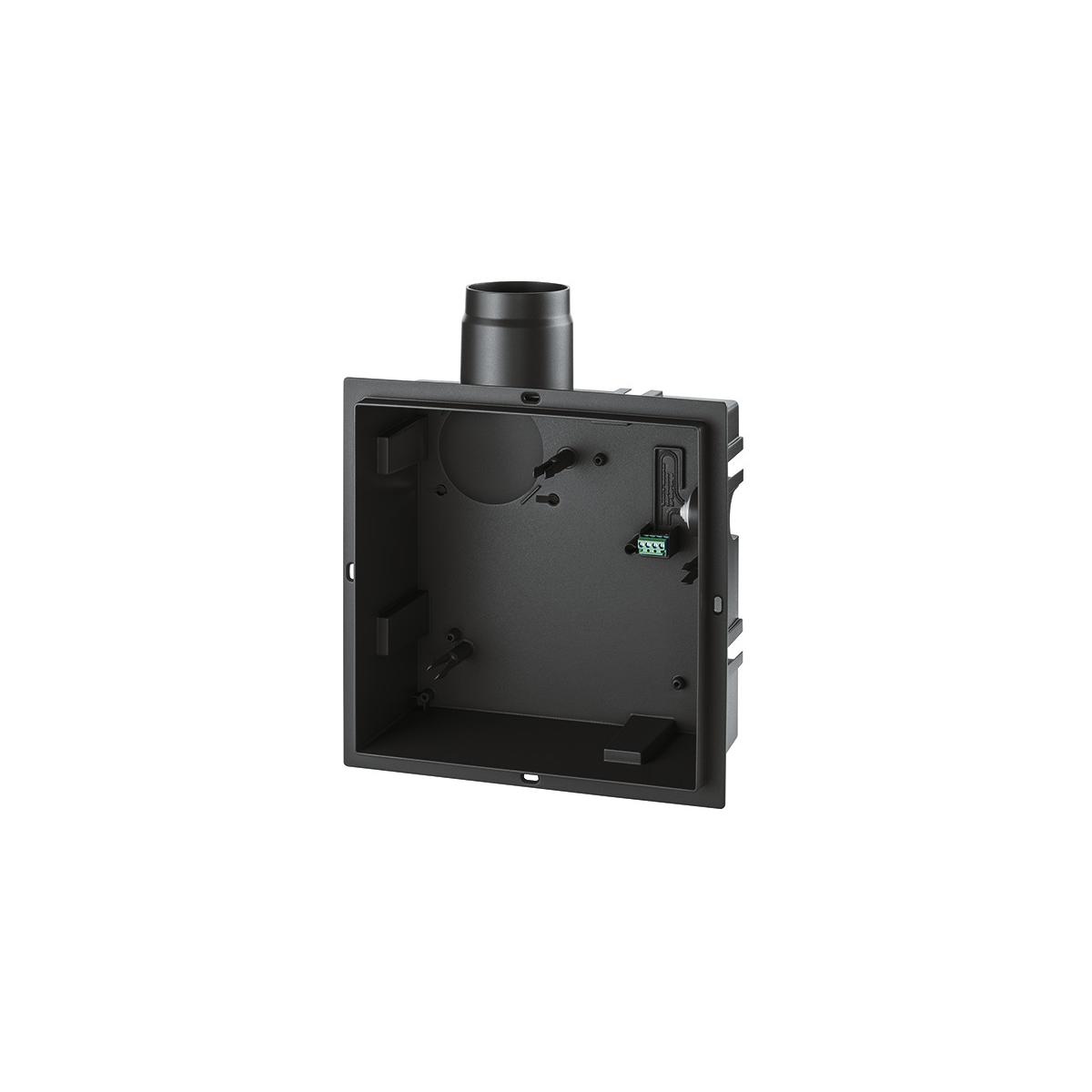

Unterputzgehäuse mit umbaubarem Kunststoffstutzen zur Aufnahme des Ventilatoreinsatz ER EC, Zweitanschluss für WC-Sitzentlüftung möglich
Besondere Eigenschaften
- Ausblasstutzen werkzeuglos umbaubar von ?seitlich? nach ?hinten?.
- Seitliche Montagenuten zur Montage mit Montagewinkeln oder in Vorwandinstallationen.
- Selbsttätige Kunststoffrückschlagklappe mit der gleichzeitigen Funktion als Kaltrauchsperre.
- Für Anwendungen nach DIN 18017-3.
Einraumentlüftung
- Einbau in Bäder, WC?s und Wohnungsküchen.
- Für ER GH:
- Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich.
- Geringe Bautiefe des Unterputzgehäuses und der Abdeckung.
- Für ER GH-VWR:
- Für die Verwendung im Vorwandregisterbau mit einem 40 mm Verlängerungsrahmen.
- 6 seitlich angebrachte Montagenuten ermöglichen eine einfache Montage.
- Umlaufender Rahmen ermöglicht weitere Befestigungsoption.
- Flexible Kabeleinführung ermöglicht den elektrischen Anschluss seitlich oder von hinten.
- Einfache elektrische Verdrahtung an praktischer Stiftleisten-Klemme.
- Mit Putzschutzdeckel zum Verschließen des Gehäuses während der Rohbauphase.
- Werkzeuglos umbaubarer Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe für Ausblasrichtung seitlich (oben, links, rechts) und hinten.
- Anschlussdurchmesser DN 75/80.
- Sollbruchstelle für Zweitraumanschluss oder WC-Anschlussstutzen serienmäßig im ER GH-Gehäuse vorhanden.
- Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.
- Kunststoffteile normal entflammbar nach DIN 4102-1 Klasse B 2 (nach EN 13501-1).
Technische Daten
- Ausführung Kunststoff-Ausblasstutzen umbaubar seitlich/hinten mit selbsttätiger Kunststoff-Rückschlagklappe, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich
- Luftrichtung Entlüftung
- Einbauort Wand / Decke
- Einbauart Unterputz
- Material Gehäuse Kunststoff
- Farbe schwarz
- Gewicht 0,6 kg
- Brandschutz nein
- Ausblasrichtung seitlich / hinten
- Anschlussdurchmesser 75 mm / 80 mm

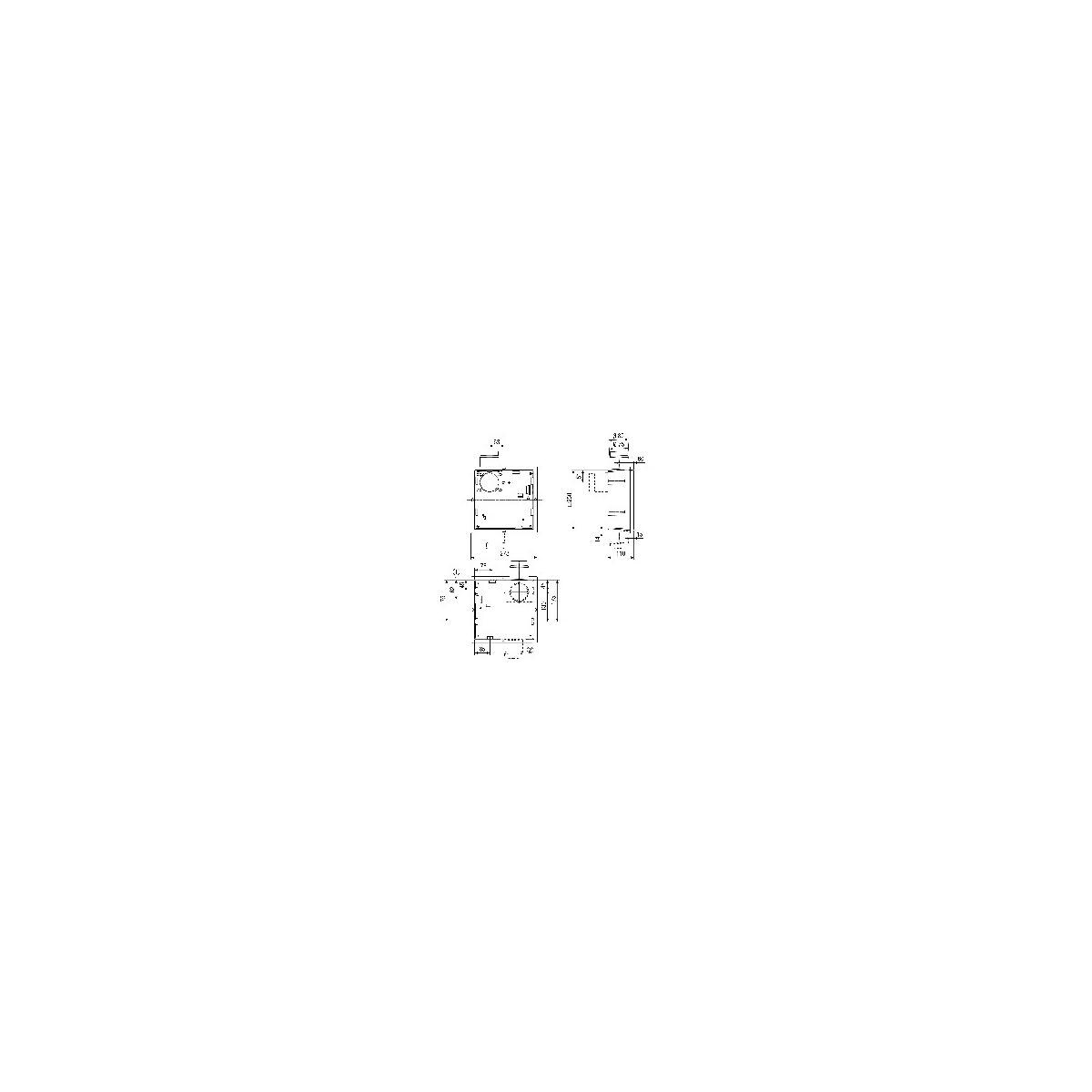

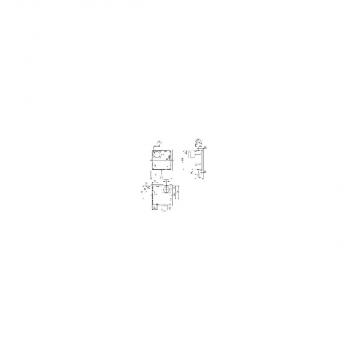

- Breite 250 mm
- Höhe 250 mm
- Tiefe 110 mm
