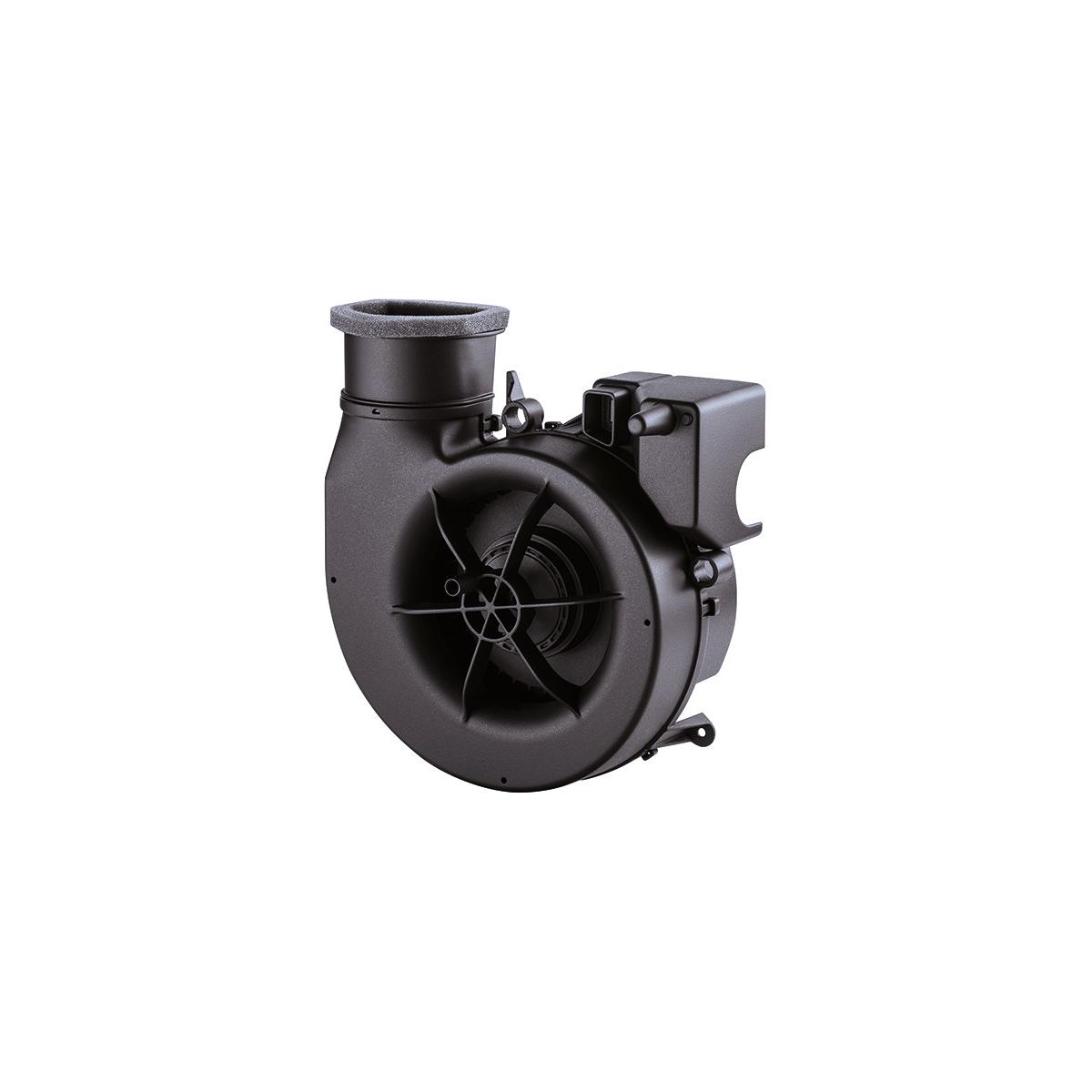

Ventilatoreinsatz ER EC für Unterputzgehäuse ER GH, Fördervolumen 30 m³/h / 60 m³/h
Besondere Eigenschaften
- Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor.
- Geringste Leistungsaufnahme.
- Für Unterputz und Aufputz einsetzbar.
- Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung).
- DIBt-Zulassung beantragt.
- Schutzart IPX 5, Einbau in Schutzzone 1 möglich.
- Der Ventilatoreinsatz ER EC kann mit den vier vorhandenen Abdeckungen ER-A, ER-AK, ER-AH, ER-AB kombiniert und an die Einsatzsituation angepasst werden.
- Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER Gehäuse (UPG, UPB, UPD) eingesetzt werden.
Merkmale
- 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP/APB.
- Fördervolumen 30 m³/h, 60 m³/h in Verbindung mit der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen (ER-AK; ER-AH; ER-AB) auch 20 / 30/ 40 / 60 / 100 m³/h möglich.
- Einschaltverzögerung 60 s.
- Nachlaufzeit 15 min.
- Für Ein- oder Zweiraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR.
- Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang.
- Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC-Ventilators.
- Robuster energiesparender EC-Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
Technische Daten
- Fördervolumen 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m³/h, Stufe 2 = 60 m³/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m³/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m³/h, Stufe 2 = 60/100 m³/h einstellbar.
- Drehzahl 500 1/min / 800 1/min / 1.050 1/min / 1.250 1/min / 1.800 1/min / kombiniert mit ER GH, ER GH AP/APB
- Luftrichtung Entlüftung
- Drehzahlsteuerbar ?
- Reversierbarkeit ?
- Spannungsart Wechselstrom
- Bemessungsspannung 230 V
- Netzfrequenz 50 Hz
- Leistungsaufnahme 2 W / 2,5 W / 3 W / 5 W / 17 W / kombiniert mit ER GH; 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APB
- Schutzart IP X5
- Netzzuleitung 4 x 1,5 mm²
- Einbauort Wand / Decke
- Einbauart Unterputz
- Systemart dezentral
- Material Gehäuse Kunststoff
- Farbe schwarz
- Gewicht 0,72 kg
- Filterklasse G2 (IsoCoarse 30 %)
- Ausblasrichtung seitlich / hinten
- Breite 250 mm
- Höhe 250 mm
- Tiefe 150 mm
- Fördermitteltemperatur bei IMax 40 °C
- Schalldruckpegel 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m²
