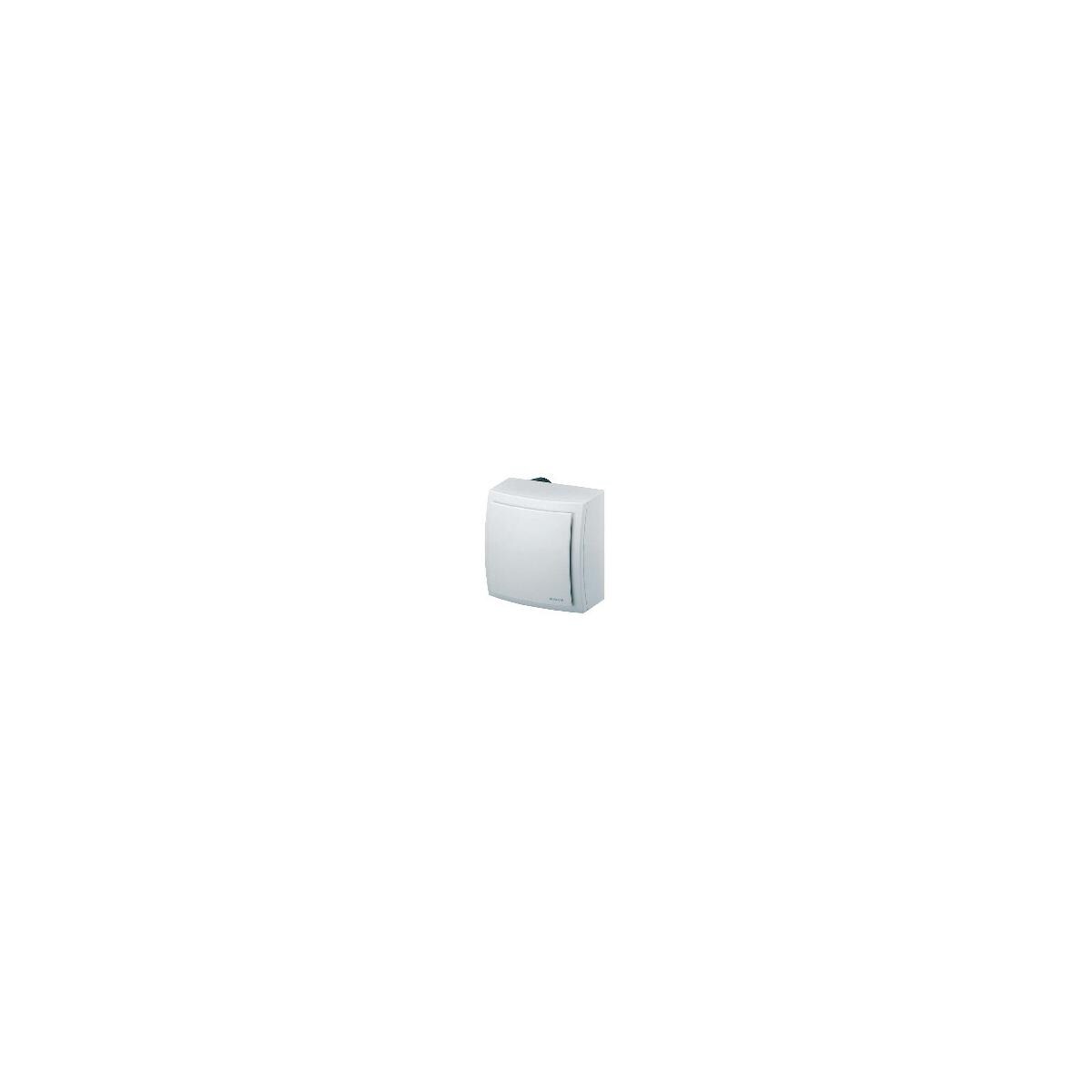

Aufputzventilator zur Entlüftung, Fördervolumen 100 m³/h, Standardausführung
Standardausführung
- ER 100: Drehzahlsteuerbar.
- ER 60: Nicht drehzahlsteuerbar.
- Merkmale
- Aufputzventilator mit G2-Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.
- Problemloser Filterwechsel ohne Werkzeug.
- Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe.
- Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Robuster energiesparender Kondensatormotor.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
- Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.
- Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42.
- Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.
- Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.
Technische Daten
- Ausführung Standardausführung
- Fördervolumen 100 m³/h
- Drehzahl 1.850 1/min
- Luftrichtung Entlüftung
- Drehzahlsteuerbar ja
- SEC average -6,54 kWh/(m²*a)
- Bemessungsspannung 230 V
- Netzfrequenz 50 Hz
- Leistungsaufnahme 28,5 W
- IMax 0,15 A
- Schutzart IP X5
- Netzzuleitung 3 x 1,5 mm²
- Einbauort Wand / Decke
- Einbauart Aufputz
- Systemart dezentral
- Material Kunststoff
- Farbe verkehrsweiß, ähnlich RAL 9016
- Gewicht 1,9 kg
- Filterklasse G2
- Brandschutz nein

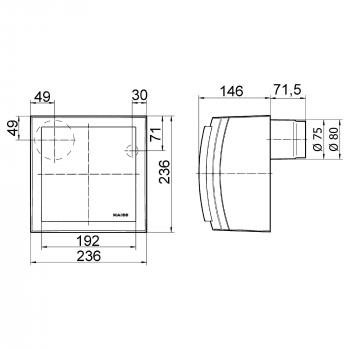

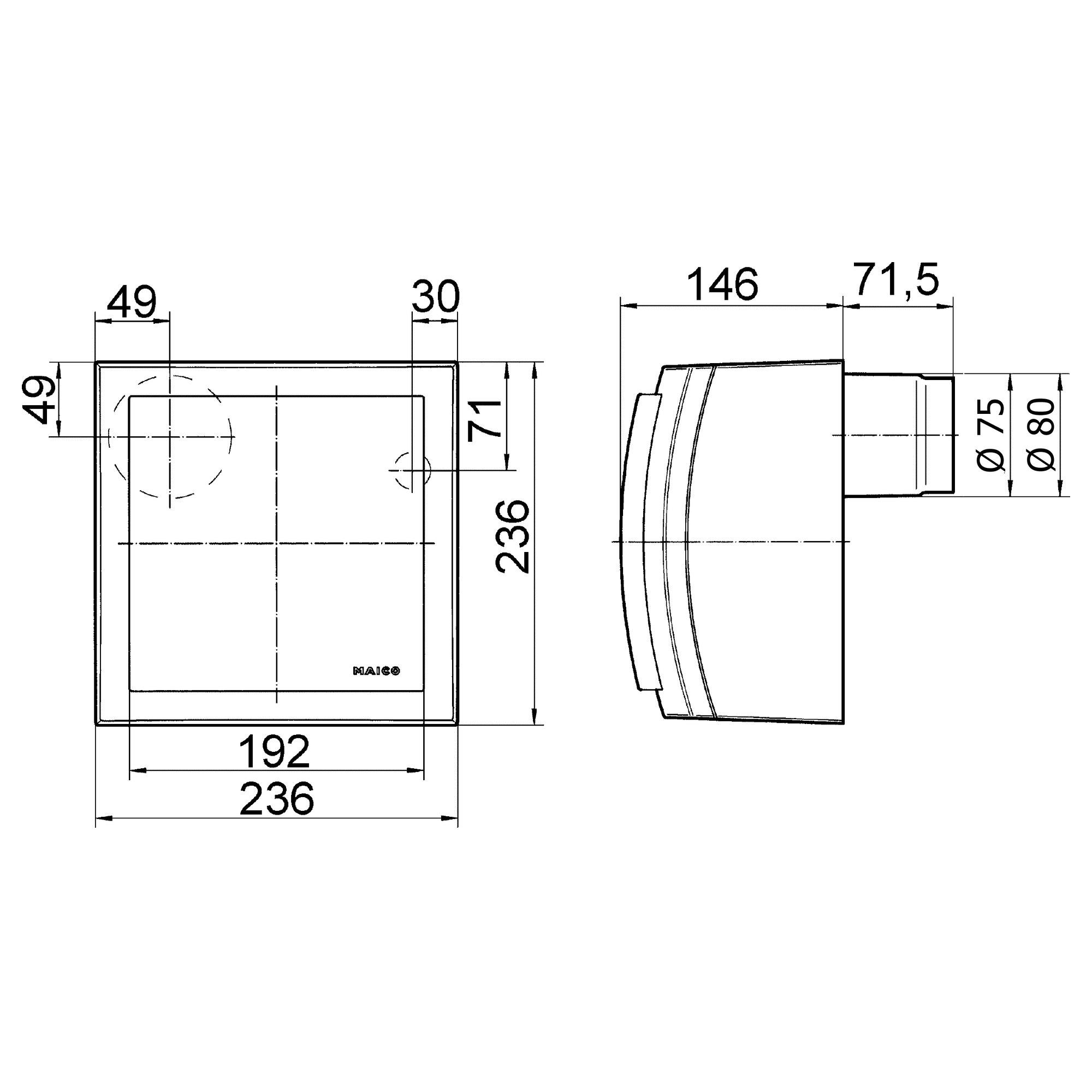

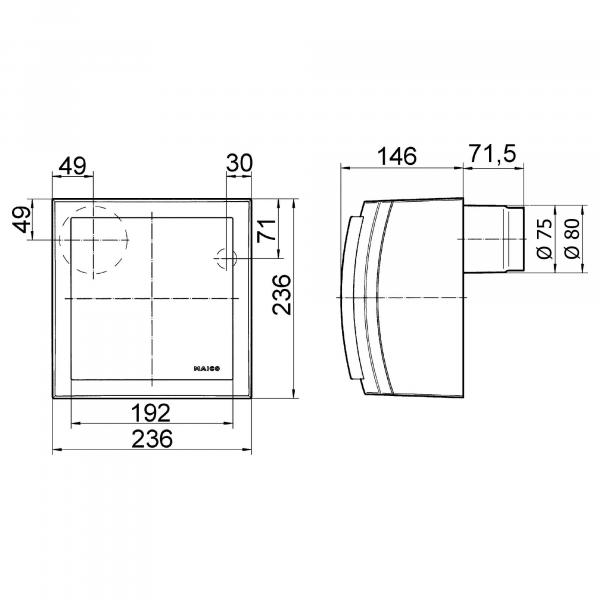

- Anschlussdurchmesser 75 mm / 80 mm
- Breite 236 mm
- Höhe 236 mm
- Tiefe 217,5 mm
- Fördermitteltemperatur bei IMax 40 °C
- Schalldruckpegel 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
| Produkttyp | Ventilator |
| Leistung [Watt] | 28,5 |
