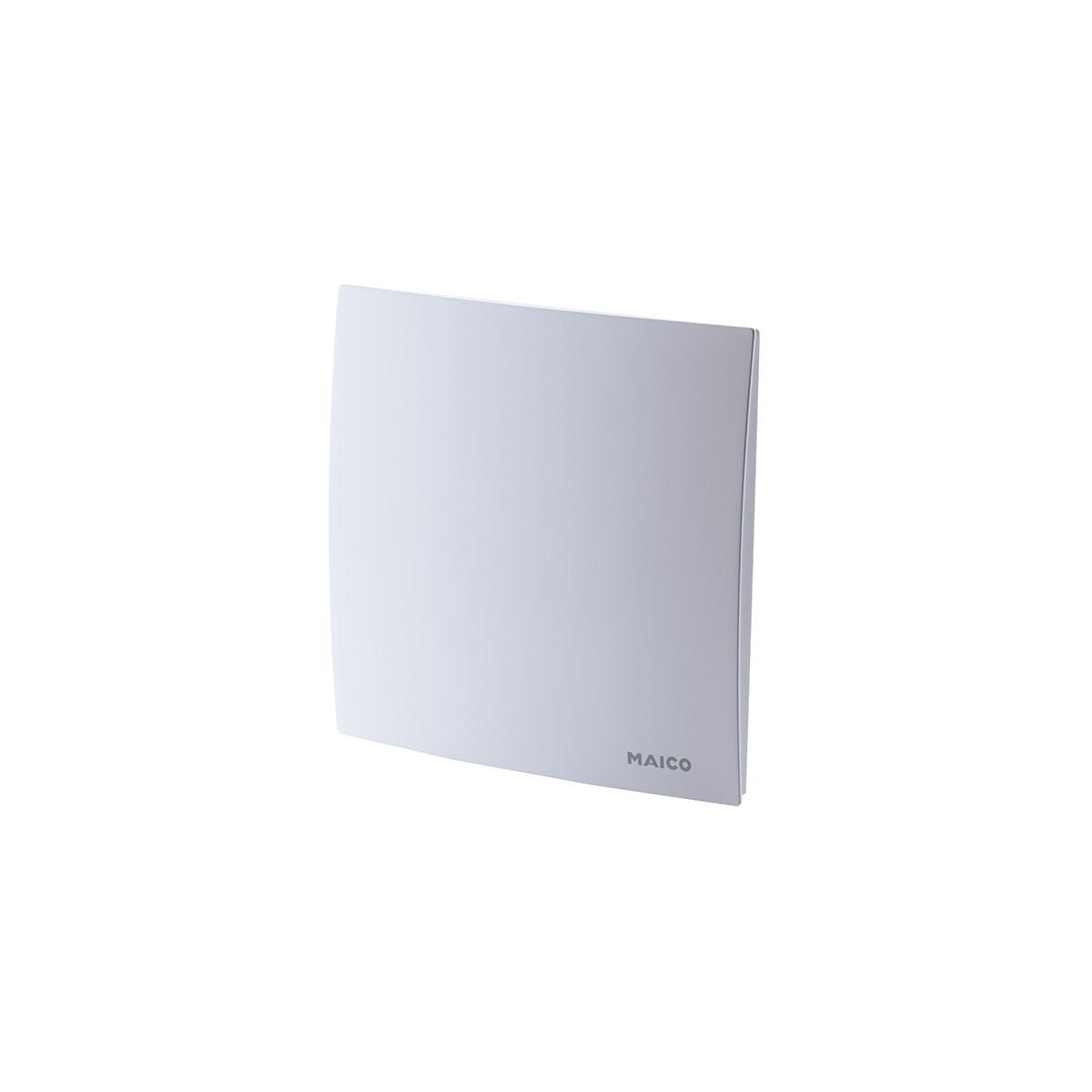

Abdeckung für Ventilatoreinsatz ER EC, Komfort-Ausführung mit Zeitmodul
ER-AK ? Komfort-Ausführung mit intelligentem Zeitmodul
- Abdeckung mit intelligentem Zeit-Modul und LED-Filterwechselanzeige.
- Nicht drehzahlsteuerbar.
- Weitere Fördervolumen 20 m³/h, 40 m³/h, 100 m³/h einstellbar.
- Kapazitive Bedienebene.
- Elektrische Steckverbindung für schnelle werkzeuglose Verbindung der Abdeckung mit dem Ventilator.
- Das Gerät kann im Dauerbetrieb in der Grundlaststufe bei 30 m³/h betrieben werden.
- Ein/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek).
- Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min).
- Einstellbare Intervallsteuerung (Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume.
- Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
*Werkseinstellung
Besondere Eigenschaften
- Strömungsoptimiertes, formschönes Design.
- Werkzeuglos wechselbarer Filter.
- Filterwechselanzeige (LED).
- Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m³/h) möglich.
- Einschaltverzögerung und Nachlaufzeit einstellbar.
- Einstellbare Tastensperre (Mieterschutz).
- Intervallbetrieb (1*/2/4/6/12).
- Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230V-Komponenten.
Merkmale
- Zeitgemäßes Design.
- Für Dauerbetrieb geeignet.
- Schutzart IP X5 für Sicherheit im Bad.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Für Einraumentlüftung mit einem einzelnen Ventilator.
- Für ER-A:
- Optische Filterwechselanzeige über Timestrip.
- Für ER-AK/-AH/-AB:
- Mit Filterwechselanzeige.
- Filter G2 (IsoCoarse 30 %), Filterwechsel ohne Werkzeug.
- Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Schutzklasse II.
- Energiesparender EC- Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
Technische Daten
- Ausführung Komfort mit intelligentem Zeitmodul
- Fördervolumen 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / gemäß Werkseinstellung Stufe 1: 30 m³/h und Stufe 2: 60 m³/h
- Luftrichtung Entlüftung
- Schutzart IP X5
- Einbauort Wand / Decke
- Systemart dezentral
- Material Gehäuse Kunststoff
- Farbe verkehrsweiß, ähnlich RAL 9016
- Gewicht 0,6 kg
- Filterklasse G2 (IsoCoarse 30 %)
- Breite 281 mm
- Höhe 281 mm
- Tiefe 33 mm
- Fördermitteltemperatur bei IMax 40 °C
- Schalldruckpegel 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m²
