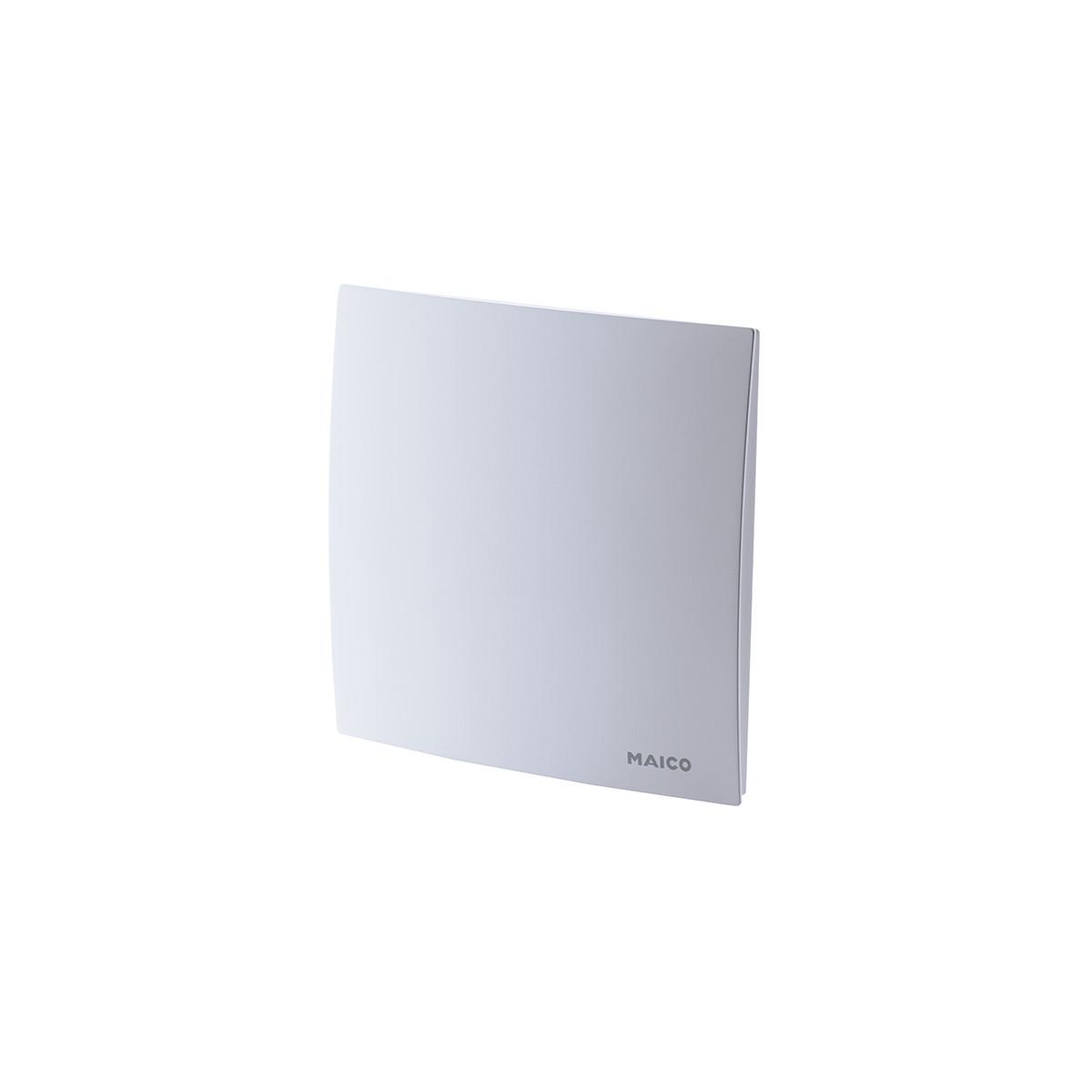

Abdeckung für Ventilatoreinsatz ER EC, Standardausführung
ER-A ? Standardausführung
- Standard Abdeckung für ER EC mit Filterwechselanzeige.
- Grundlast 30m³/h / Volllast 60m³/h.
- Das Gerät kann im Dauerbetrieb in der Grundlaststufe bei 30 m³/h betrieben werden.
- Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter.
- Umschaltung auf Volllaststufe (60 m³/h) mit Einschaltverzögerung von ca. 60 sek.
- Nachlaufzeit der Volllast ca. 15 min.
- Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
Besondere Eigenschaften
- Strömungsoptimiertes, formschönes Design.
- Werkzeuglos wechselbarer Filter.
- Filterwechselanzeige (Timestrip).
Merkmale
- Zeitgemäßes Design.
- Für Dauerbetrieb geeignet.
- Schutzart IP X5 für Sicherheit im Bad.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Für Einraumentlüftung mit einem einzelnen Ventilator.
- Für ER-A:
- Optische Filterwechselanzeige über Timestrip.
- Für ER-AK/-AH/-AB:
- Mit Filterwechselanzeige.
- Filter G2 (IsoCoarse 30 %), Filterwechsel ohne Werkzeug.
- Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Schutzklasse II.
- Energiesparender EC- Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
Technische Daten
- Ausführung Standard
- Fördervolumen 30 m³/h / 60 m³/h / (Stufe 1/Stufe 2)
- Luftrichtung Entlüftung
- Schutzart IP X5
- Einbauort Wand / Decke
- Systemart dezentral
- Material Gehäuse Kunststoff
- Farbe verkehrsweiß, ähnlich RAL 9016
- Gewicht 0,6 kg
- Filterklasse G2 (IsoCoarse 30 %)
- Breite 281 mm
- Höhe 281 mm
- Tiefe 33 mm
- Fördermitteltemperatur bei IMax 40 °C
- Schalldruckpegel 15 dB(A) / 35 dB(A) / kombiniert mit ER GH; 31 dB(A) / 41 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m²
