Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 62 m³/h, mit Feuchtesteuerung und Grundlastschaltung
Ausführung mit Feuchtesteuerung und Grundlastschaltung
- Barrierefreies Produkt, da automatisches Ein- / Ausschalten.
- Einschaltpunkt: 60 %, 70 %, 80 % oder 90 % relative Feuchte mit Steckbrücke (Jumper) einstellbar.
- Ausschaltpunkt: ca. 10 % unter dem Einschaltpunkt (immer fest eingestellter Wert).
- Nicht drehzahlsteuerbar.
- Nicht für Zweitraumlüftung geeignet.
- Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
- Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.
- Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb; manuelle Zuschaltung der Volllast; Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
- Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 6 min) des Ventilators.
- Der Ventilator läuft immer so lange nach bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.
Merkmale

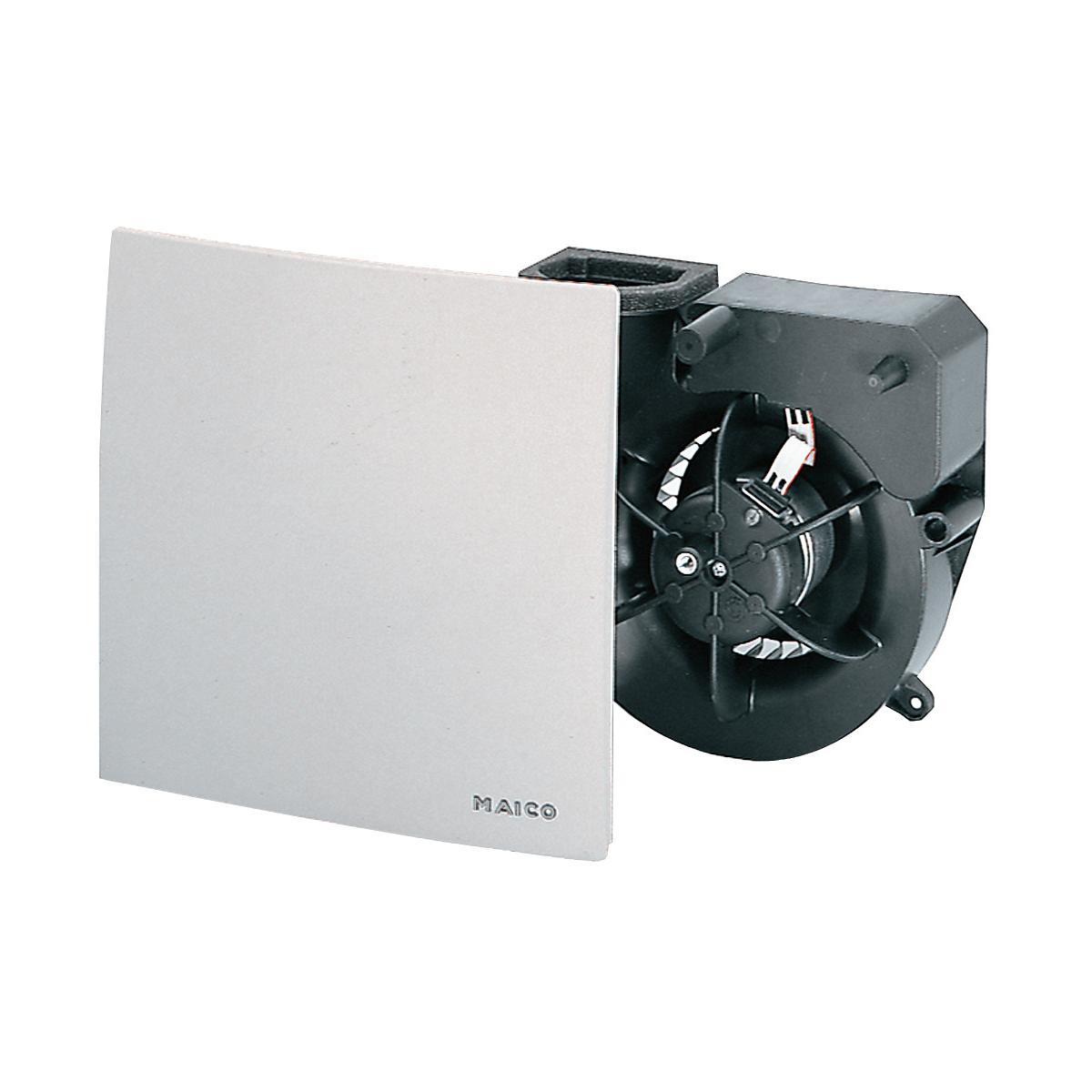

- Ventilator mit Abdeckung und G2-Filter zum Einbau in Unterputzgehäuse.
- Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H und GVZC EC).
- Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.
- Problemloser Filterwechsel ohne Werkzeug.
- Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Montagefreundliche Schnappbefestigung des Ventilators im Gehäuse.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender Kondensatormotor.
- ER 60 GVZC EC: mit energiesparendem EC-Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.
Technische Daten
- Ausführung Feuchtesteuerung
- Fördervolumen 35 m³/h / 62 m³/h
- Drehzahl 850 1/min / 1.250 1/min
- Luftrichtung Entlüftung
- Drehzahlsteuerbar ?
- SEC average -20,12 kWh/(m²*a)
- Spannungsart Wechselstrom
- Bemessungsspannung 230 V
- Netzfrequenz 50 Hz
- Leistungsaufnahme 10 W / 21 W
- IMax 0,12 A / 0,16 A
- Schutzart IP X5
- Netzzuleitung 5 x 1,5 mm²
- Einbauort Wand / Decke
- Einbauart Unterputz
- Systemart dezentral
- Material Kunststoff
- Farbe verkehrsweiß, ähnlich RAL 9016
- Gewicht 1,5 kg
- Filterklasse G2
- Ausblasrichtung seitlich

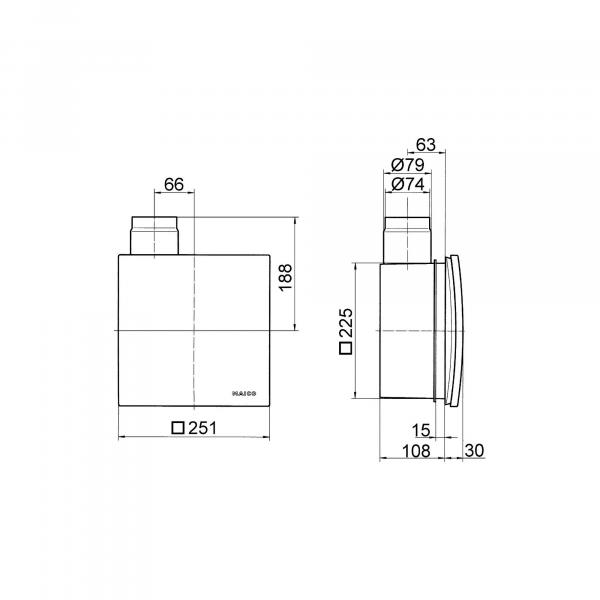

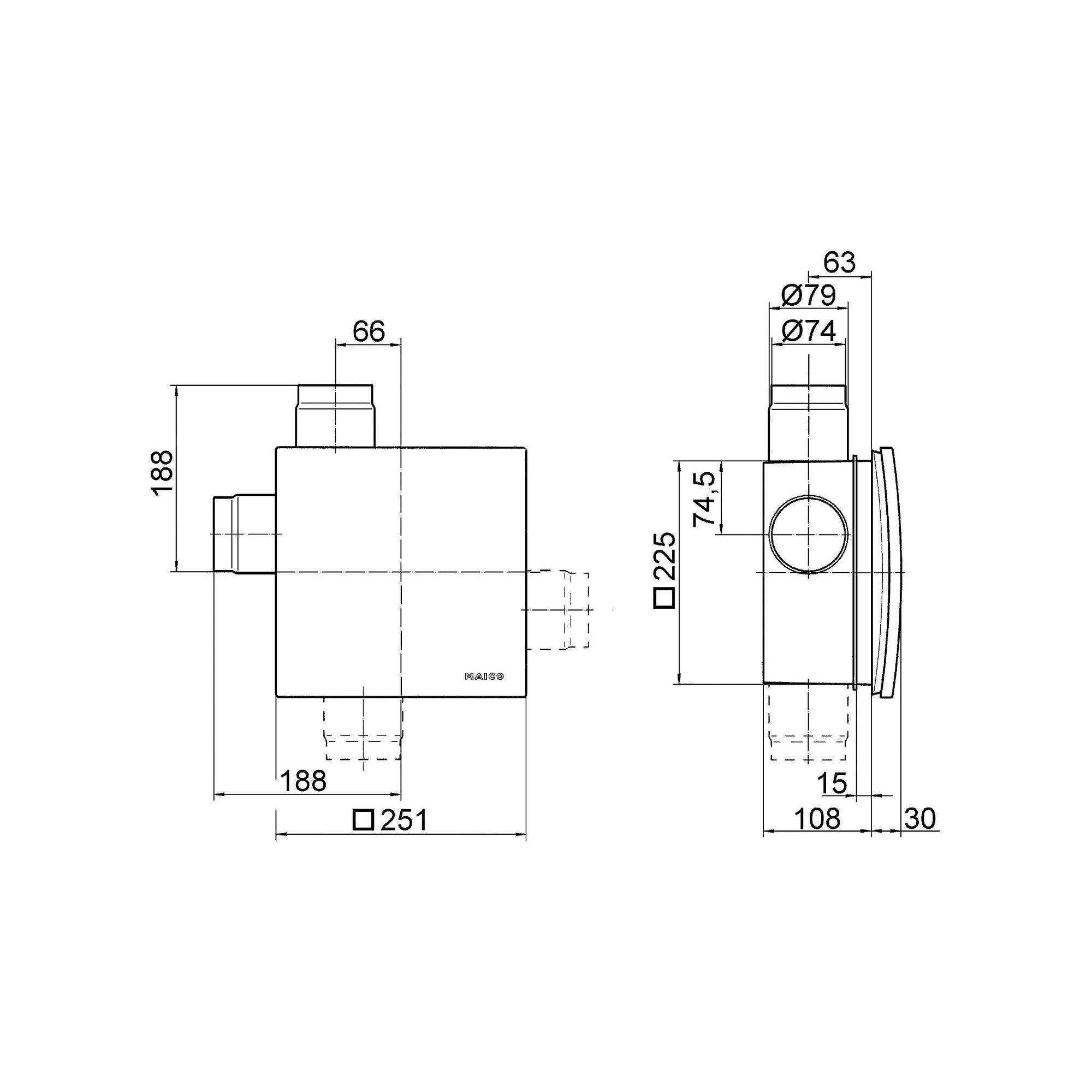

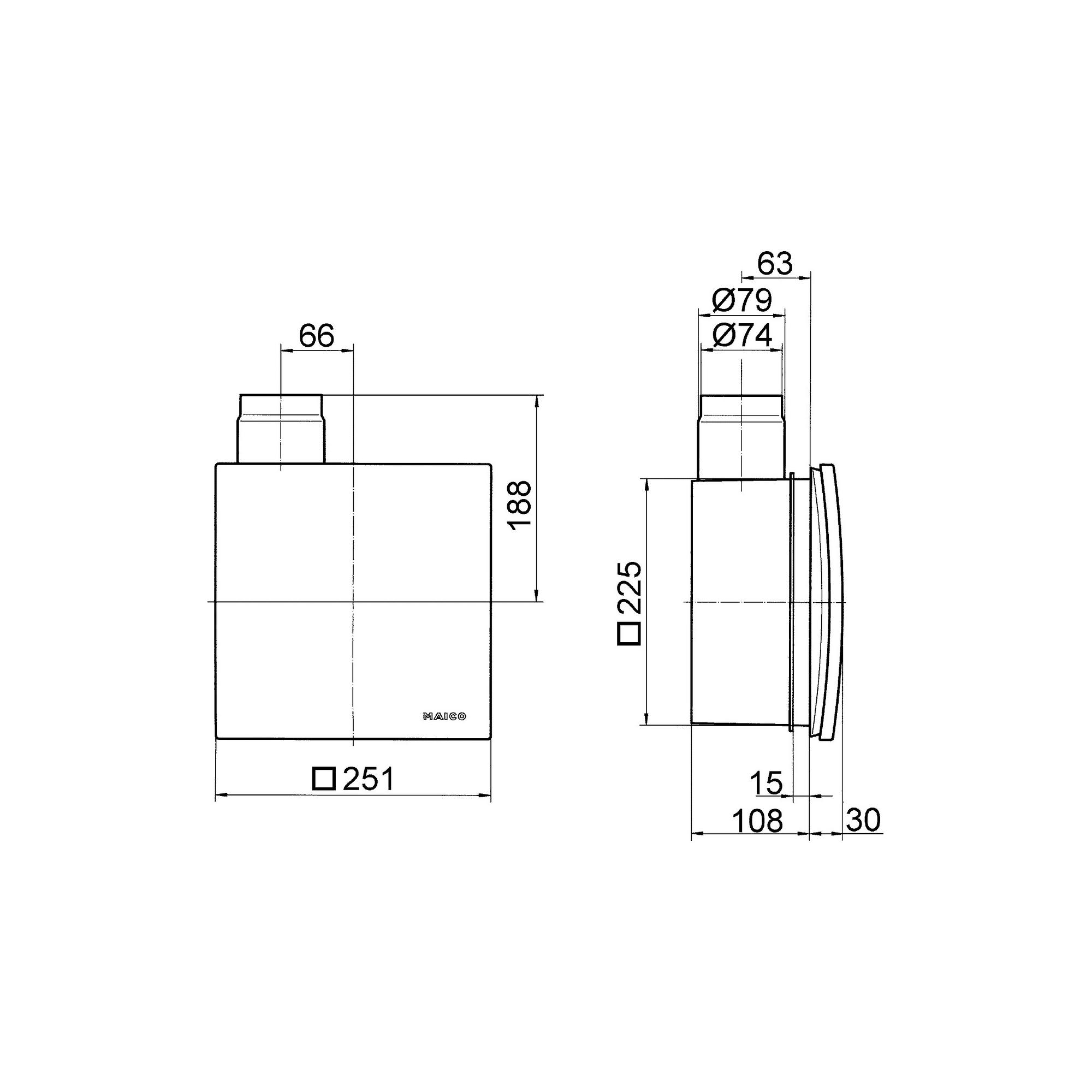

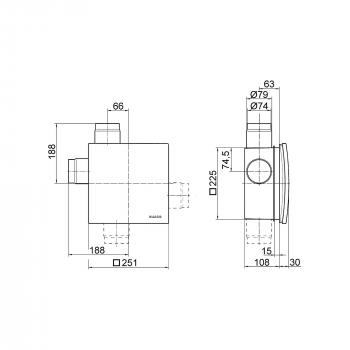

- Breite 250 mm
- Höhe 250 mm
- Tiefe 150 mm
- Fördermitteltemperatur bei IMax 40 °C
- Nachlaufzeit 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar
- Schalldruckpegel 26 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
| Produkttyp | Ventilator |
| Leistung [Watt] | 21 |
