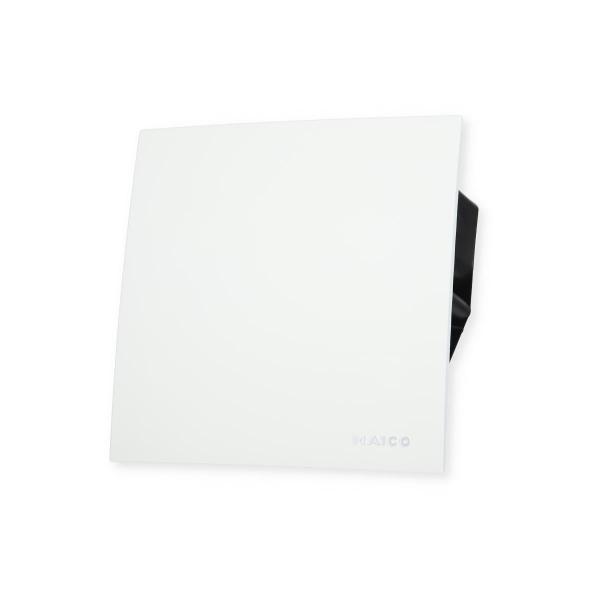

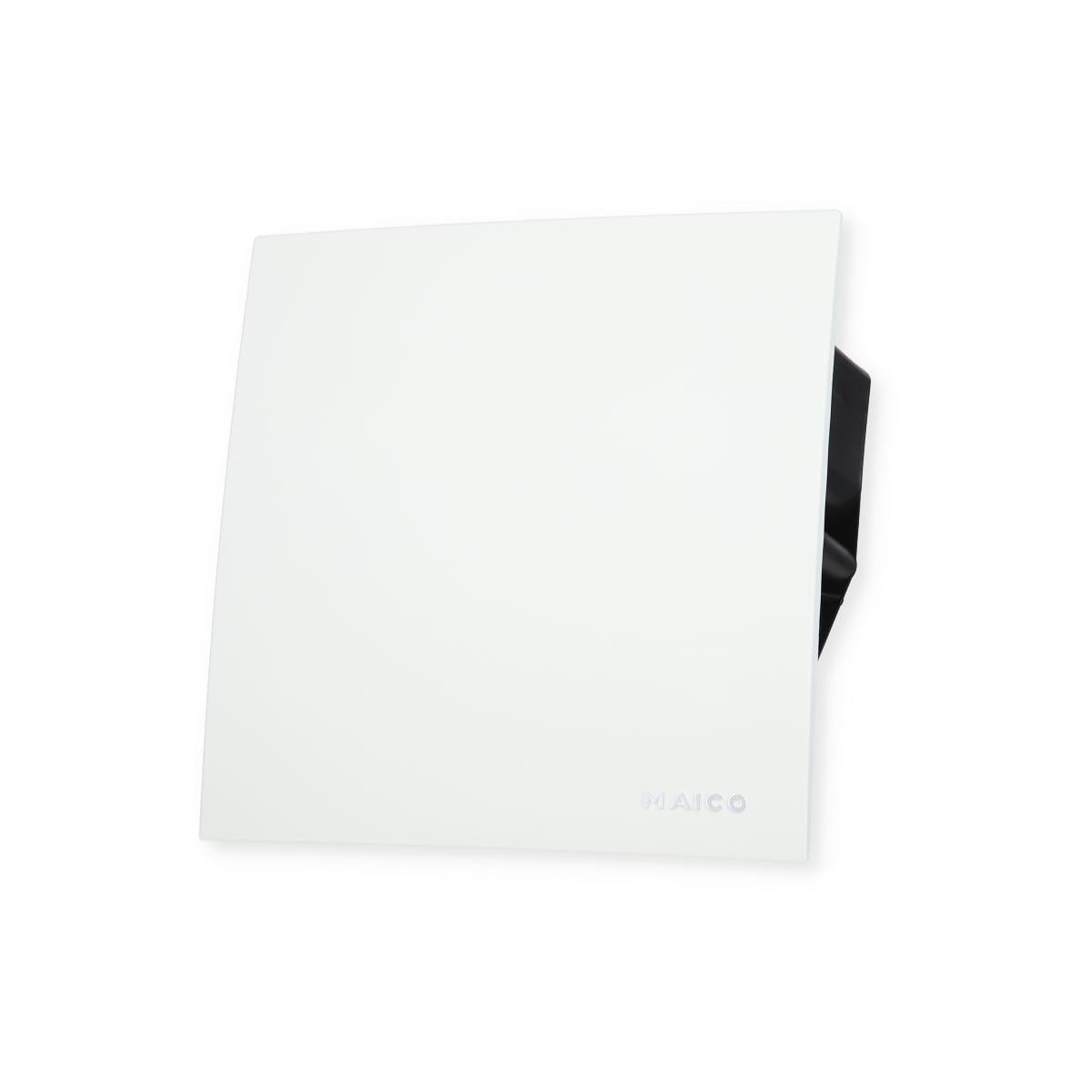

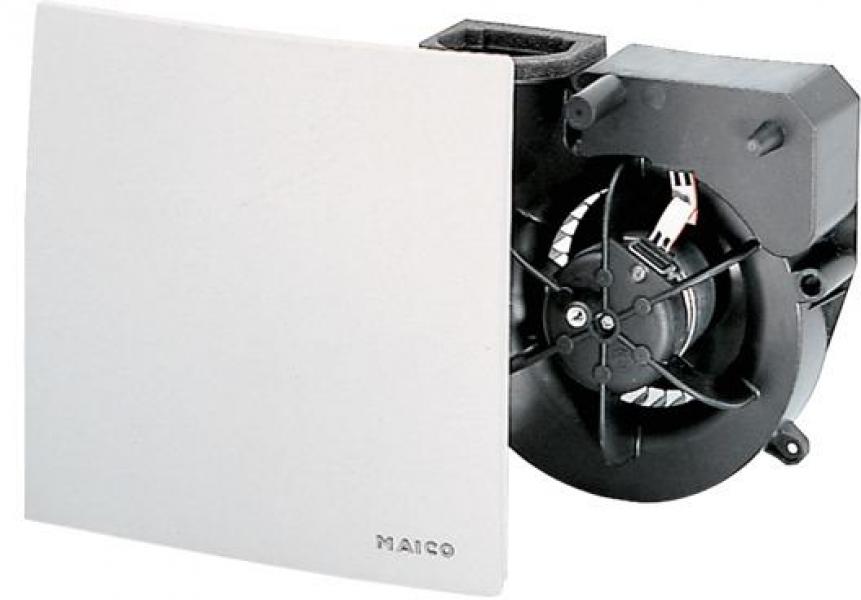

Maico ER 100 VZ Ventilatoreneinsatz (0084.0131)

Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 101 m³/h, mit Verzögerungszeitschalter

Ausführung mit Verzögerungszeitschalter:

• Einschaltverzögerung ca. 50 sek.
• Nachlaufzeit ca. 6 min.
• Nicht drehzahlsteuerbar.

Merkmale:

• Ventilator mit Abdeckung und G2-Filter zum Einbau in Unterputzgehäuse.

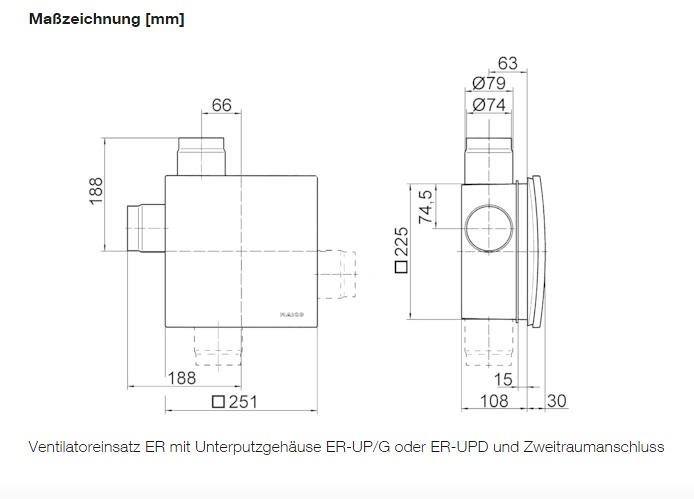

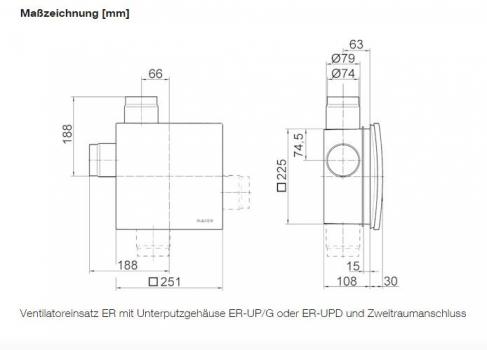

• Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H und GVZC EC).
• Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.
• Problemloser Filterwechsel ohne Werkzeug.
• Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
• Montagefreundliche Schnappbefestigung des Ventilators im Gehäuse.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• ER 60 GVZC EC: mit energiesparendem EC-Motor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
• Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
• Mit VDE-Zeichen.

Technische Daten:

• Fördervolumen: 101 m³/h
• Drehzahl: 1.900 1/min
• Luftrichtung: Entlüftung
• Spannungsart: Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Leistungsaufnahme: 29,5 W
• IMax: 0,14 A
• Schutzart: IP X5
• Netzzuleitung: 5 / 1,5 mm²
• Einbauort: Wand / Decke
• Einbauart: Unterputz
• Systemart: dezentral
• Material: Kunststoff
• Farbe: verkehrsweiß, ähnlich RAL 9016
• Gewicht: 1,5 kg
• Filterklasse: G2
• Fördermitteltemperatur bei IMax: 40 °C
• Nachlaufzeit: 6 min
• Einschaltverzögerung: 50 s
• Schalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
• Artikelnummer: 0084.0131
