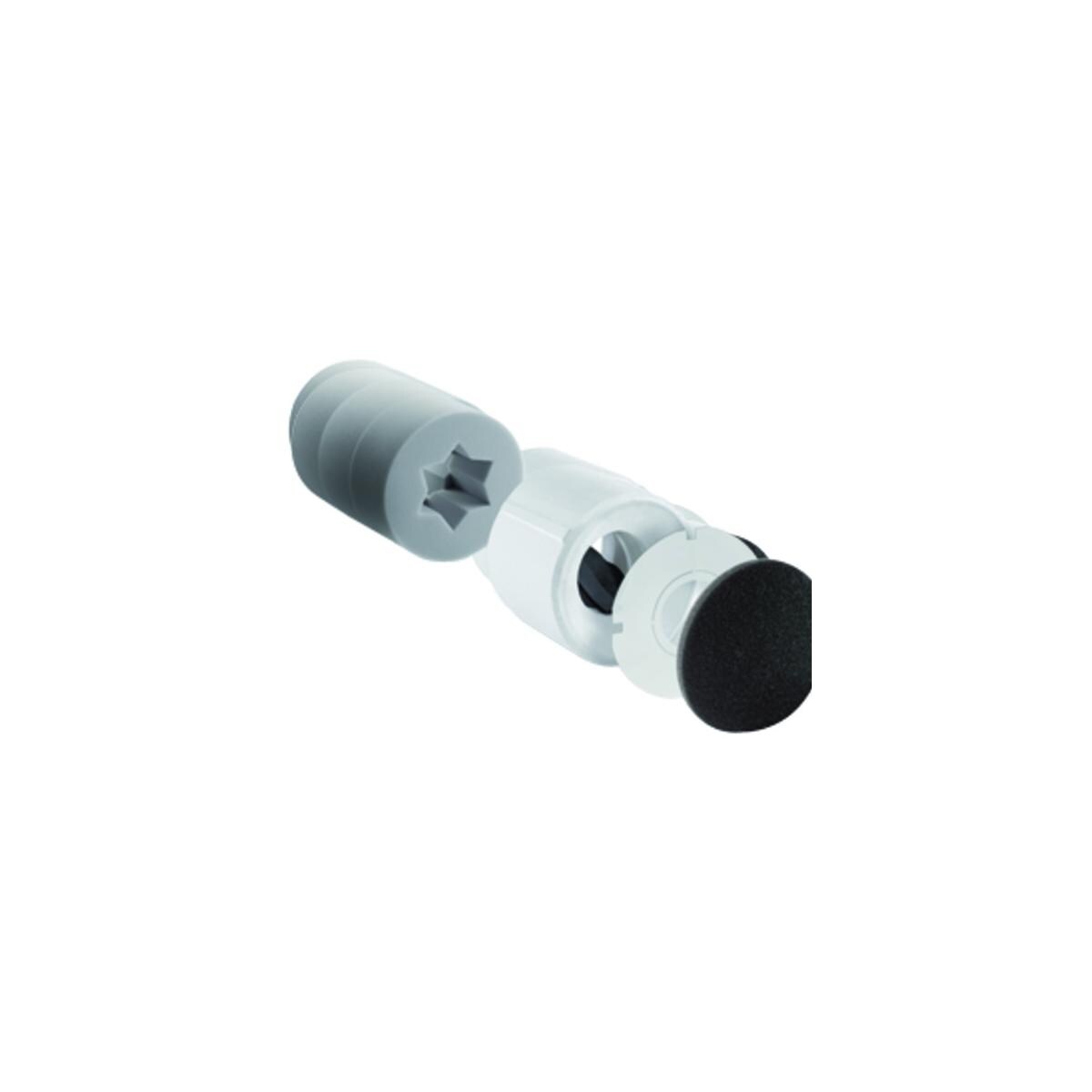

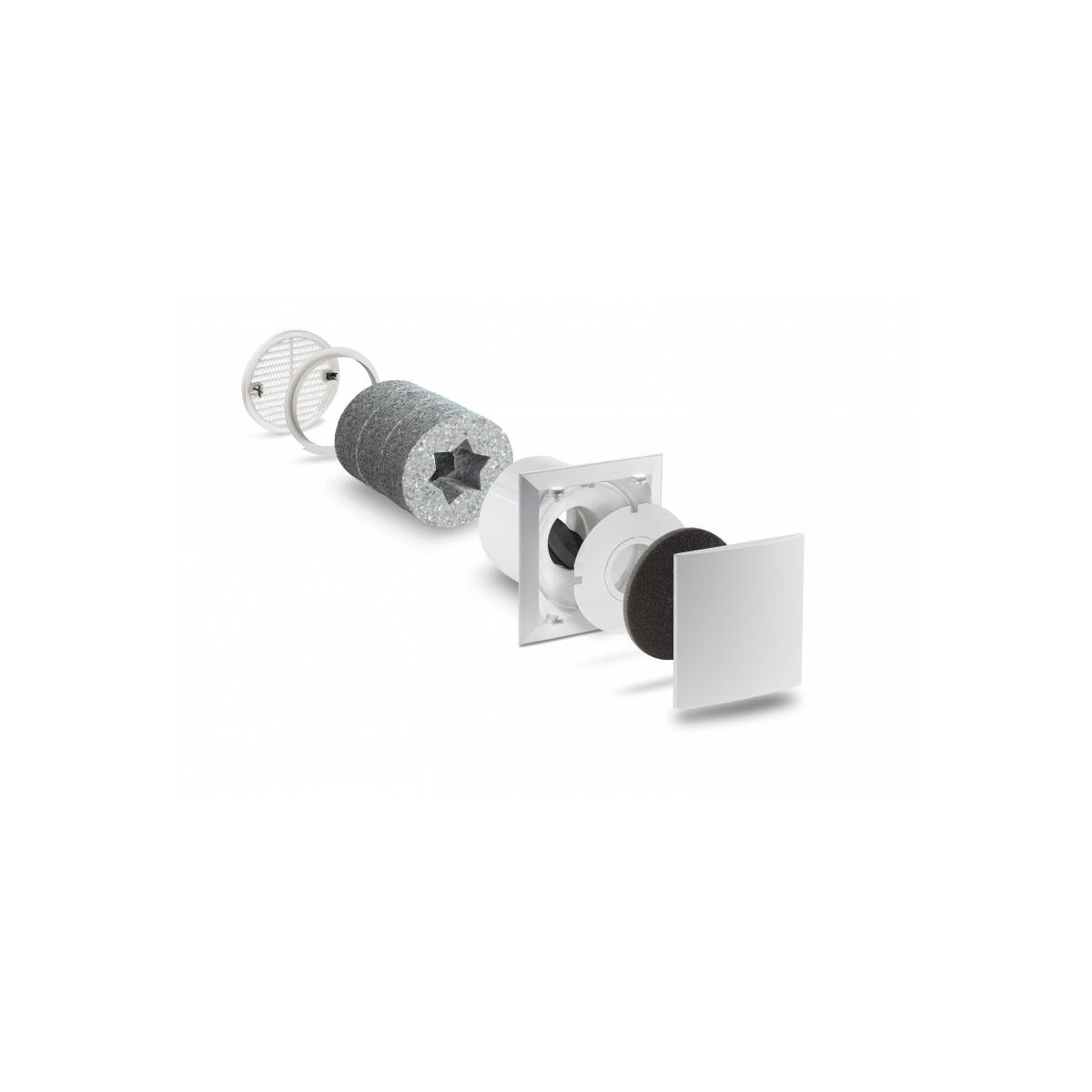

LUNOS ALD Einschub für Außenwand- Luftdurchlass, Ø 160 mm (39997)

Serie Zuluftelemente:

• Das ALD ist ein Außenwand-Luftdurchlass. Außenwand-Luftdurchlässe dienen als passive Nachströmung für Wohn- und Schlafräume. Sie werden vor allem in Kombination mit den Abluftgeräten der Silvento-Reihe genutzt. Durch diese Ablüfter wird ein stetiger Unterdruck gebildet, der über die Außenwand-Luftdurchlässe Frischluft in das Haus transportiert.

Besonderheiten:

• Das ALD ist das Außenwand-Luftdurchlass für alle Anwendungen. Besonders hat es sich für den Einsatz in Wohn- und Schlafräumen bewährt.

Einbau:

• Der Einschub wird in den Rundkanal 9/R 160 (ø 160 mm) eingesetzt. Der elektrische Anschluss entfällt, da das ALD ein passives Zuluft Element ist.
• Die Behaglichkeit in den Wohnräumen hängt in hohem Maße von der Positionierung und Beschaffenheit der Außenwand-Luftdurchlässe ab. Das ALD ist deshalb mit Winddrucksicherung und strömungsgünstiger Blende ausgestattet, um eine zugfreie, diffuse Lufteinströmung zu ermöglichen. Dennoch muss eine sorgfältige Planung der Einbauposition erfolgen. Wird die einströmende Luft möglichst rasch und außerhalb der Aufenthaltszone erwärmt, ist ein Risiko von Zugluft ausgeschlossen. Daher ist eine optimale Anordnung der ALD im Verhältnis zu den Heizflächen notwendig.

Extra:

• Diese Außenwand-Luftdurchlässe stellen bei normgerechter Planung eine nutzerunabhängige Lüftung nach DIN 1946-6 sicher.

Technische Daten:

• Volumenstrom 1: 2 Pa bei 12,5 m³/h
• Volumenstrom 2: 4 Pa bei 18 m³/h
• Volumenstrom 3: 8 Pa bei 25 m³/h
• Normschallpegeldifferenz Dn,W,offen: 63 dB bei 500 mm Wandstärke, 9/IBE, LUNOtherm-S
• Normschallpegeldifferenz Dn,W,offen: 57 dB bei 500 mm Wandstärke, 9/IBE, 1/HWE
• Normschallpegeldifferenz Dn,W,offen: 50 dB bei 360 mm Wandstärke, 9/IBE, 1/WE180
• Mindesteinbaulänge: 180 mm
